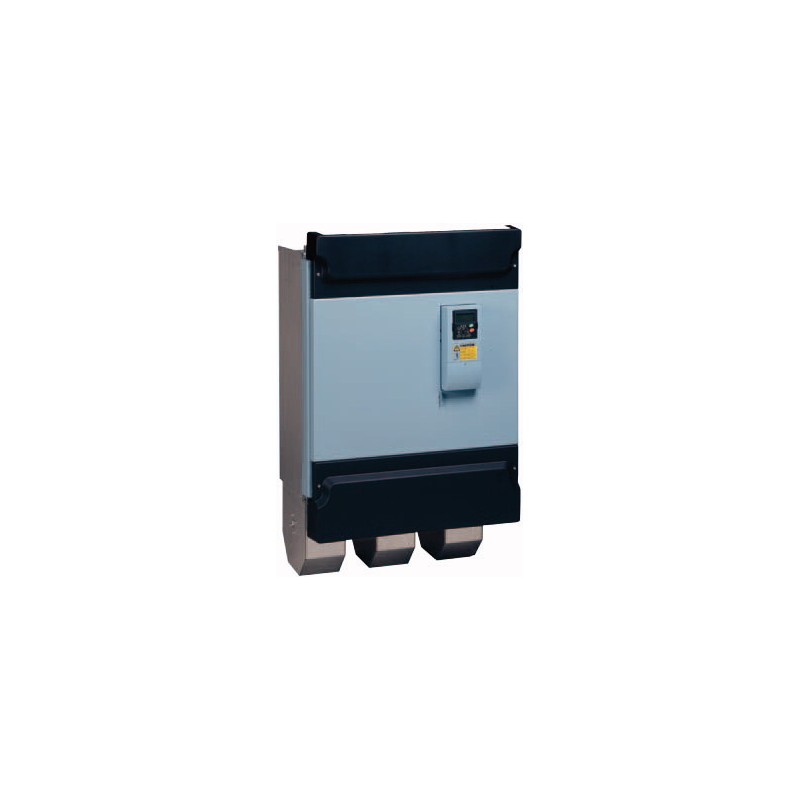

SPX400A0-4A2B1 138618 EATON ELECTRIC Frequenzumrichter SPX 3/3 480 V 250 kW, Vector Control, Dynamische IP00..
SPX400A0-4A2B1
138618
EATON-MOELLER
Frequenzumrichter SPX 3/3; 480 V 250 kW, Vector Control, Dynamische; IP00; EMV-Filter; bremstransistor
Frequenzumrichter; Hochleistung; 590 A; 315 kW; Schutzart IP00; 400 V Wechselstrom; Bremstransistor
Frequenzumrichter, 400 V AC, 3-phasig, 250 kW, IP00, Brems-Chopper, OLED-Anzeige, FR11
Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV
Eaton Frequenzumrichter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Frequenzumrichter, 400 V AC, 3-phasig, 250 kW, IP00, Brems-Chopper, OLED-Anzeige, FR11
Frequenzumrichter, Typkenner: SPX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 520 A, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 590 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 250 kW, 110 % Überlast: P = 315 kW, 150 % Überlast: IM = 437 A, 110 % Überlast: IM = 544 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 400 HP, 110 % Überlast: P = 500 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 477 A, 110 % Überlast: IM = 590 A, Schutzart: IP00, Feldbusanschaltung (optional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Ausstattung: Brems-Chopper, OLED-Anzeige, Baugröße: FR11, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
Lieferprogramm
Sortiment
Frequenzumrichter
Typkenner
SPX
Bemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
Ausgangsspannung bei Ue[U2]
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
Netzspannung (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
Bemessungsbetriebsstrom [Ie]
bei 150 % Überlast [Ie]
520 A
bei 110 % Überlast [Ie]
590 A
Zugeordnete Motorleistung
Hinweis
für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz
Hinweis
Überlastzyklus für 60 s alle 600 s
Hinweis
bei 400 V, 50 Hz
150 % Überlast [P]
250 kW
110 % Überlast [P]
315 kW
150 % Überlast [IM]
437 A
110 % Überlast [IM]
544 A
Hinweis
bei 440 - 480 V, 60 Hz
150 % Überlast [P]
400 HP
110 % Überlast [P]
500 HP
150 % Überlast [IM]
477 A
110 % Überlast [IM]
590 A
Schutzart
IP00
Feldbusanschaltung (optional)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Ausstattung
Brems-Chopper
OLED-Anzeige
OLED-Anzeige
Baugröße
FR11
Anbindung an SmartWire-DT
nein
Technische Daten
Allgemeines
Normen und Bestimmungen
Allgemeine Anforderungen: IEC/EN 61800-2
EMV-Anforderungen: IEC/EN 61800-3
Anforderungen an die Sicherheit: IEC/EN 61800-5-1
EMV-Anforderungen: IEC/EN 61800-3
Anforderungen an die Sicherheit: IEC/EN 61800-5-1
Zertifizierungen
CE, UL, cUL, RCM
Approbationen
DNV
Fertigungsqualität
RoHS, ISO 9001
Klimafestigkeit [ρw]
< 95 % relative Feuchtigkeit, keine Kondensation, keine Korrosion, kein Tropfwasser %
UmgebungstemperaturMin. Betriebsumgebungstemperatur
-10 °C
UmgebungstemperaturMax. Betriebsumgebungstemperatur
+40 °C
UmgebungstemperaturLagerung [ϑ]
-40 - +70 °C
FunkstörgradFunkstörklasse (EMV)
C2, C3; abhängig von der Motorleitungslänge, der Anschlussleistung und der Umgebung. Gegebenenfalls sind externe Funkentstörfilter (Option) erforderlich.
FunkstörgradUmgebung (EMV)
1. und 2. Umgebung nach EN 61800-3
Einbaulage
Vertikal
Aufstellungshöhe
0 - 1000 m über NN
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 3000 m m
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 3000 m m
Schutzart
IP00
Berührungsschutz
BGV A3 (VBG4, finger- und handrückensicher)
Hauptstromkreis
EinspeisungBemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
EinspeisungNetzspannung (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
EinspeisungNetzform
Wechselstromnetze mit geerdetem Mittelpunkt
EinspeisungNetzfrequenz [fLN]
50/60 Hz
EinspeisungFrequenzbereich [fLN]
45 - 66 (± 0 %) Hz
LeistungsteilFunktion
Frequenzumrichter mit Gleichspannungszwischenkreis und IGBT-Wechselrichter
LeistungsteilAusgangsspannung bei Ue[U2]
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
LeistungsteilAusgangsfrequenz [f2]
0 - 50/60 (max. 320) Hz
LeistungsteilSchaltfrequenz [fPWM]
3,6
einstellbar 1 - 6 kHz
einstellbar 1 - 6 kHz
LeistungsteilBetriebsmodus
U/f-Steuerung
sensorlose Vektorregelung (SLV)
optional: Vektorregelung mit Rückführung (CLV)
sensorlose Vektorregelung (SLV)
optional: Vektorregelung mit Rückführung (CLV)
LeistungsteilFrequenzauflösung (Sollwert) [Δf]
0.01 Hz
LeistungsteilBemessungsbetriebsstrombei 150 % Überlast [Ie]
520 A
LeistungsteilBemessungsbetriebsstrombei 110 % Überlast [Ie]
590 A
LeistungsteilAusstattung
Brems-Chopper
OLED-Anzeige
OLED-Anzeige
LeistungsteilBaugröße
FR11
MotorabgangHinweis
für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz
MotorabgangHinweis
Überlastzyklus für 60 s alle 600 s
MotorabgangHinweis
bei 400 V, 50 Hz
Motorabgang150 % Überlast [P]
250 kW
Motorabgang110 % Überlast [P]
315 kW
MotorabgangHinweis
bei 440 - 480 V, 60 Hz
Motorabgang150 % Überlast [P]
400 HP
Motorabgang110 % Überlast [P]
500 HP
Steuerteil
externe Steuerspannung [Uc]
24 V DC (max. 250 mA) V
Sollwertspannung [Us]
10 V DC (max. 10 mA) V
Analogeingänge
2, parametrierbar, 0 - 10 V DC, 0/4 - 20 mA
Analogausgänge
1, parametrierbar, 0/4 - 20 mA
Digitaleingänge
6, parametrierbar, max. 30 V DC
Digitalausgänge
1, parametrierbar, 48 V DC/50 mA
Relaisausgänge
2, parametrierbar, Schließer, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Zugeordnete Schalt- und Schutzorgane
MotorabgangMotordrossel150 % Überlast (CT/IH, bei 50 °C)
DUT-0590-6-0-S
MotorabgangMotordrossel110 % Überlast (VT/IL, bei 40 °C)
DUT-0590-6-0-S
MotorabgangSinusfilter150 % Überlast (CT/IH, bei 50 °C)
SIN-0600-5-0-P
MotorabgangSinusfilter110 % Überlast (VT/IL, bei 40 °C)
SIN-0600-5-0-P
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
520 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
6250 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-10 °C
Max. Betriebsumgebungstemperatur
+40 °C
Betrieb (mit 150 % Überlast)
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Frequenzumrichter =< 1 kV (EC001857)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektrischer Antrieb / Frequenzumrichter / Frequenzumrichter =< 1 kV ([email protected] [AKE177014])
Netzspannung
323 - 550 V
Netzfrequenz
50/60 Hz
Eingangsphasenzahl
3
Ausgangsphasenzahl
3
Max. Ausgangsfrequenz
320 Hz
Max. Ausgangsspannung
500 V
Nennausgangsstrom I2N
590 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
315 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
250 kW
Relative symmetrische Netzfrequenztoleranz
10 %
Relative symmetrische Netzspannungstoleranz
10 %
Anzahl der analogen Ausgänge
1
Anzahl der analogen Eingänge
2
Anzahl der digitalen Ausgänge
1
Anzahl der digitalen Eingänge
6
Mit Bedienelement
ja
Einsatz im Industriebereich zulässig
ja
Einsatz im Wohn- und Gewerbebereich zulässig
ja
Unterstützt Protokoll für TCP/IP
ja
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für CAN
ja
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
ja
Unterstützt Protokoll für Data-Highway
ja
Unterstützt Protokoll für DeviceNet
ja
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
ja
Unterstützt Protokoll für PROFINET IO
ja
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
ja
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für BACnet
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
1
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen sonstige
0
Mit optischer Schnittstelle
nein
Mit PC-Anschluss
ja
Bremschopper integriert
ja
4-Quadrantenbetrieb möglich
ja
Art des Umrichters
U-Umrichter
Schutzart (IP)
IP00
Schutzart (NEMA)
sonstige
Höhe
1155 mm
Breite
709 mm
Tiefe
468 mm
Approbationen
Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E134360
UL Category Control No.
NMMS, NMMS2, NMMS7. NMMS8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
3211-06
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP00
Abmessungen
2 x Netzdrossel CHK0400
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| SPX400A0-4A2B1 SPX400A0-4A2B1 138618 DE_138618.pdf | 247 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
