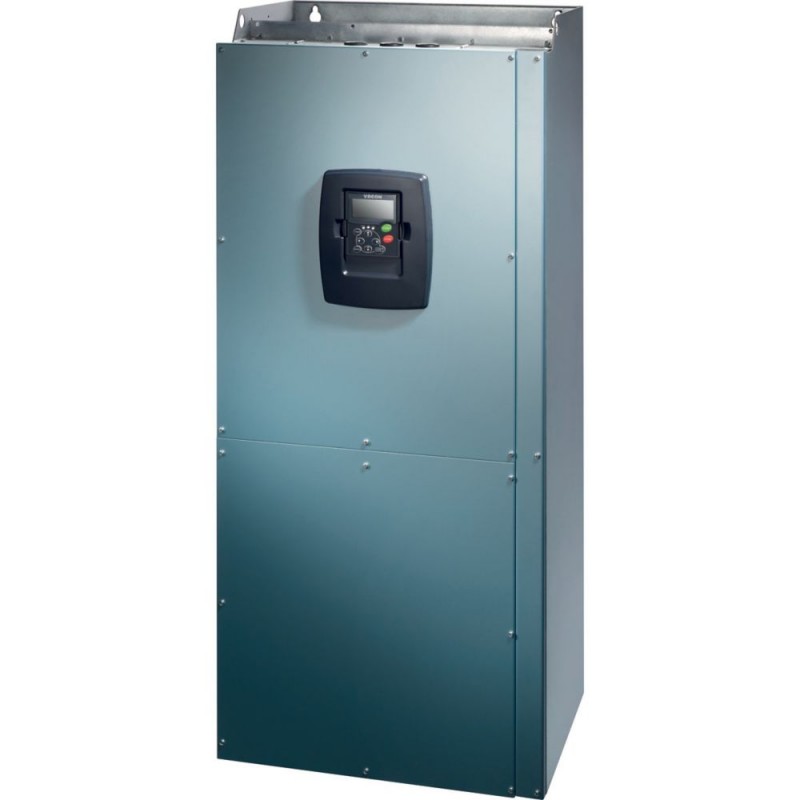

SPX200A1-4A1B1 134845 Y7-134845 EATON ELECTRIC Variable frequency drive SPX 3-/3-phase 480 V 132 kW, dynamic..

SPX200A1-4A1B1

134845

Y7-134845

EATON-MOELLER

Variable frequency drive SPX 3-/3-phase 480 V 132 kW, dynamic vector control; degree of protection IP21; integrated EMC filter and braking transistor

SPX200A1-4A1B1

Frequenzumrichter, 400 V AC, 3-phasig, 132 kW, IP21, Funkentstörfilter, Brems-Chopper, OLED-Anzeige, FR9

Frequenzumrichter, Teilegruppenreferenz (z.B. DIL): SPX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung mit Ve: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom Bei 150 % Überlast: Ie = 245 A, Bemessungsbetriebsstrom Bei 110 % Überlast: Ie = 300 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: Für AC-Motoren mit Innen- und Außenlüftung mit 50 Hz / 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz , Zugeordnete Motorleistung 150 % Überlast: P = 132 kW, 110 % Überlast: P = 160 kW, 150 % Überlast: IM = 231 A, 110 % Überlast: IM = 279 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 200 PS, 110 % Überlast: P = 250 PS, Zugeordnete Motorleistung 150 % Überlast: IM = 240 A, 110 % Überlast: IM = 302 A, Schutzart: IP21, Feldbusanschluss (optional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Ausgestattet mit: Funkentstörfilter, Bremschopper, OLED-Display, Zwischenkreisdrossel, Baugröße: FR9, Normen: Spezifikation für allgemeine Anforderungen: IEC/EN 61800-2 , EMV-Anforderungen: IEC/EN 61800-3, Sicherheitsanforderungen: IEC/EN 61800-5-1

Mehr Infos


Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV

Eaton Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $24,969.17
Stückpreis: $24,969.17
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton SPX Frequenzumrichter
Katalognummer
134845
Produkt Länge/Tiefe
1150 mm
Produkthöhe
362 mm
Produktbreite
480 mm
Produktgewicht
146 kg
Zertifikat(e)
IEC/EN 61800-3
RoHS, ISO 9001
CE
DNV
IEC/EN61800-3
Specification for general requirements: IEC/EN 61800-2
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
IEC/EN61800-5
UL 508C
Certified by UL for use in Canada
UL
CUL
UL File No.: E134360
CSA-C22.2 No. 14
Safety: EN 61800-5-1: 2003
UL report applies to both US and Canada
RCM
CSA Class No.: 3211-06
EAN
4015081316908
Modellcode
SPX200A1-4A1B1

Allgemein

Schutzart
IP21
NEMA sonsitge
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Ausstattung:
Interner Gleichspannungszwischenkreis
Funkentstörfilter
IGBT-Wechselrichter
Brems-Chopper
Zwischenkreisdrossel
OLED-Anzeige
Rahmengröße
FR9
Einbaulage
Vertikal
Produktkategorie
Frequenzumrichter
Schutz
Finger- und handrückensicher, Berührungsschutz (BGV A3, VBG4)
Funkstörklasse
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
Geeignet für
Nebenstromkreise, (UL/CSA)

Klimatische Umweltbedingungen

Höhe
Max. 1000 m
Max. 3000 m
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
40 °C
Umgebungsbetriebstemperatur bei 150 % Überlast - min
-10 °C
Umgebungsbetriebstemperatur bei 150% Überlast - max
50 °C
Umgebungstemperatur Lagerung - min
-40 °C
Klimafestigkeit
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Hauptkreis

Netzspannung - min
380 V
Netzspannung - max
500 V
Betriebsart
Sensorlose Vektorregelung (SLV)
U/f-Steuerung
optional: Vektorregelung mit Feedback (CLV)
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
320 Hz
Ausgsspann. (U2)
480 V AC, 3-phasig
500 V AC, 3-phasig
400 V AC, 3-phasig
Bemessungssteuerspeisespannung
10 V DC (Us, max. 10 mA)
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemess.betriebsstrom (le) bei 110% Überlast
300 A
Bem.betriebsstrom (le) bei 150% Überlast
245 A
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz
132 kW
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz, 110% Überlast
160 kW
Bemessungsbetriebsspannung
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
Auflösung
0.01 Hz (Frequenzauflösung, Sollwert)
Netzfrequenz
50/60 Hz
Schaltfrequenz
3.6 kHz, 1 - 10 kHz regelbar, fPWM, Leistungsteil, Hauptstromkreis
Netzformtyp
Wechselstromsysteme mit geerdetem Mittelpunkt
Nennspannung - max.
480 VAC

Bemessungsbetriebsleistung

Zugeordn. Motrleistg IM bei 400V, 50Hz, 110% Überlast
279 A
Zugeordn. Motorstrom IM bei 400V, 50Hz, 150% Überlast
231 A
Zugeordn. Motorstrom IM bei 440-480 V, 60Hz, 150% Überlast
240 A
Zugeordn. Motorstrom IM bei 440/480V 60Hz 110% Überlast
302 A
Zugeordn. Motrleistg b. 460/480V 60Hz
200 HP
Zugeordn. Motorleistg b. 460/480V 60Hz 110% Überlast
250 HP

Steuerkreis

Anzahl Eingänge (analog)
2 (parametrierbar, 0 - 10 V DC, 0/4 - 20 mA)
Anzahl Eingänge (digital)
6 (parametrierbar, max. 30 V DC)
Anzahl Ausgänge (analog)
1
Anzahl Ausgänge (digital)
1 (parametrierbar, 48 V DC/50 mA)
Anzahl der Relaisausgänge
2 (parametrierbar, S, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Bemessungssteuerspannung (Uc)
24 V DC (extern, max. 250 mA)

Kommunikation

Kommunikationsschnittstelle
PROFIBUS-DP
BACnet/IP, optional
LonWorks, optional
DeviceNet, optional
CANopen®, optional
Modbus-TCP, optional
BACnet MS/TP, optional
EtherCAT, optional
Ethernet IP, optional
Modbus RTU, optional
PROFINET, optional
Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
3300 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
245 A
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 134845 Niederspannungsschaltgeräte (EC001857)
Merkmal Wert
Netzspannung (EF006780) 380 V
Netzfrequenz (EF006783) 50/60 Hz
Max. Ausgangsfrequenz (EF007350) 320 Hz
Anzahl der analogen Ausgänge (EF001995) 1
Mit Bedienelement (EF001538) Nein
Einsatz im Industriebereich zulässig (EF007294) Nein
Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für BACnet (EF011944) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Nein
Mit optischer Schnittstelle (EF003028) Nein
Mit PC-Anschluss (EF006107) Nein
Bremschopper integriert (EF007293) Nein
4-Quadrantenbetrieb möglich (EF006803) Nein
Art des Umrichters (EF006978) sonstige
Schutzart (IP) (EF005474) IP21
Schutzart (NEMA) (EF011959) sonstige
Höhe (EF000040) 362 mm
Breite (EF000008) 480 mm
Tiefe (EF000049) 1150 mm
