> EATON - MOELLER>Eaton Frequenzumrichter>SPX020A1-5A4B1 138645 ELECTRIC Variable frequency drive SPX 3-/3-phase 690 V 18,5 kW dynamic vector co..
Vorheriges Produkt Nächstes Produkt

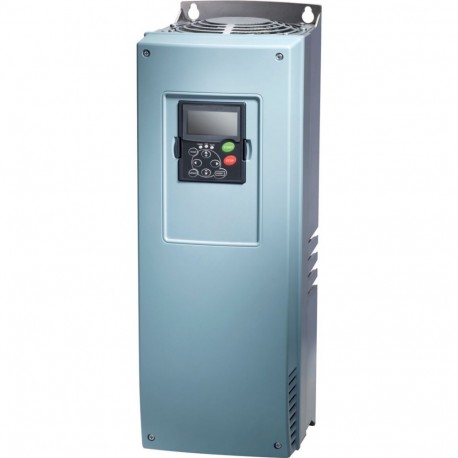

SPX020A1-5A4B1 138645 EATON ELECTRIC Variable frequency drive SPX 3-/3-phase 690 V 18,5 kW dynamic vector co.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPX020A1-5A4B1 138645 EATON ELECTRIC Variable frequency drive SPX 3-/3-phase 690 V 18,5 kW dynamic vector co..

SPX020A1-5A4B1

138645

EATON-MOELLER

Variable frequency drive SPX 3-/3-phase 690 V 18,5 kW; dynamic vector control; degree of protection IP21; integrated EMC filter and braking transistor

SPX020A1-5A4B1

Eaton SPX Frequenzumrichter, 600 V AC, 3-phasig, 18,5 kW, IP21, Funkentstörfilter, Brems-Chopper, OLED-Anzeige, FR6

Mehr Infos


Eaton Frequenzumrichter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $6,246.92
Stückpreis: $6,246.92

Menge Preis
1+$6,246.92
2+$6,246.92
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton SPX Frequenzumrichter
Katalognummer
138645
Produkt Länge/Tiefe
558 mm
Produkthöhe
237 mm
Produktbreite
195 mm
Produktgewicht
18.5 kg
Zertifikat(e)
RoHS, ISO 9001
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
CSA-C22.2 No. 14
RCM
UL File No.: E134360
CE
CUL
UL 508C
Certified by UL for use in Canada
DNV
IEC/EN61800-5
UL
UL report applies to both US and Canada
IEC/EN 61800-3
CSA Class No.: 3211-06
IEC/EN61800-3
Specification for general requirements: IEC/EN 61800-2
Safety: EN 61800-5-1: 2003
EAN
4015081354252
Modellcode
SPX020A1-5A4B1

Allgemein

Schutzart
IP21
NEMA sonstige
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Ausstattung:
IGBT-Wechselrichter
OLED-Anzeige
Bremschopper
Funkentstörfilter
Zwischenkreisdrossel
Interner Gleichspannungszwischenkreis
Rahmengröße
FR6
Einbaulage
Vertikal
Produktkategorie
Frequenzumrichter
Schutz
Finger- und handrückensicher, Berührungsschutz (BGV A3, VBG4)
Funkstörklasse
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
Geeignet für
Nebenstromkreise, (UL/CSA)

Klimatische Umweltbedingungen

Höhe
Max. 3000 m
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Max. 1000 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur bei 150 % Überlast - min
-10 °C
Umgebungsbetriebstemperatur bei 150% Überlast - max
50 °C
Umgebungstemperatur Lagerung - min
-40 °C
Klimafestigkeit
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Hauptkreis

Netzspannung - min
525 V
Netzspannung - max
690 V
Betriebsart
Sensorlose Vektorregelung (SLV)
U/f-Steuerung
optional: Vektorregelung mit Feedback (CLV)
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
320 Hz
Ausgsspann. (U2)
690 V AC, 3-phasig
600 V AC, 3-phasig
Bemessungssteuerspeisespannung
10 V DC (Us, max. 10 mA)
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemess.betriebsstrom (le) bei 110% Überlast
27 A
Bem.betriebsstrom (le) bei 150% Überlast
22 A
Bemessungsbetriebsleistung bei 690 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung bei 690 V, 50 Hz, 110% Überlast
22 kW
Bemessungsbetriebsspannung
690 V AC, 3-phasig
600 V AC, 3-phasig
Auflösung
0.01 Hz (Frequenzauflösung, Sollwert)
Netzfrequenz
50/60 Hz
Schaltfrequenz
1.5 kHz, 1 - 6 kHz regelbar, fPWM, Leistungsteil, Hauptstromkreis
Netzformtyp
Wechselstromsysteme mit geerdetem Mittelpunkt
Nennspannung - max.
690 VAC

Bemessungsbetriebsleistung

Zugeordn. Motorstrom IM bei 690V, 50Hz, 110% Überlast
23.8 A
Zugeordn. Motorstrom IM bei 690V, 50Hz, 150% Überlast
20.9 A
Zugeordn. Motrleistg IM bei 690V, 60Hz, 110% Überlast
23 A
Zugeordn. Motrleistg IM bei 690V, 60Hz, 150% Überlast
19 A
Zugeordn. Motrleistg b. 690V 60Hz
20 HP
Zugeordn. Motorleistg b. 690V 60Hz 110% Überlast
25 HP

Steuerkreis

Anzahl Eingänge (analog)
2 (parametrierbar, 0 - 10 V DC, 0/4 - 20 mA)
Anzahl Eingänge (digital)
6 (parametrierbar, max. 30 V DC)
Anzahl Ausgänge (analog)
1
Anzahl Ausgänge (digital)
1 (parametrierbar, 48 V DC/50 mA)
Anzahl der Relaisausgänge
2 (parametrierbar, S, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Bemessungssteuerspannung (Uc)
24 V DC (extern, max. 250 mA)

Kommunikation

Kommunikationsschnittstelle
PROFIBUS-DP
LonWorks, optional
CANopen®, optional
DeviceNet, optional
BACnet/IP, optional
Modbus-TCP, optional
BACnet MS/TP, optional
EtherCAT, optional
Ethernet IP, optional
Modbus RTU, optional
PROFINET, optional
Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
463 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
22 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistungsdaten
Betrieb (mit 150 % Überlast)
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
SPX020A1-5A4B1 SPX020A1-5A4B1 138645 DE_125241.pdf 8 Mbytes SPX020A1-5A4B1 SPX020A1-5A4B1 138645 DE_125241.pdf
