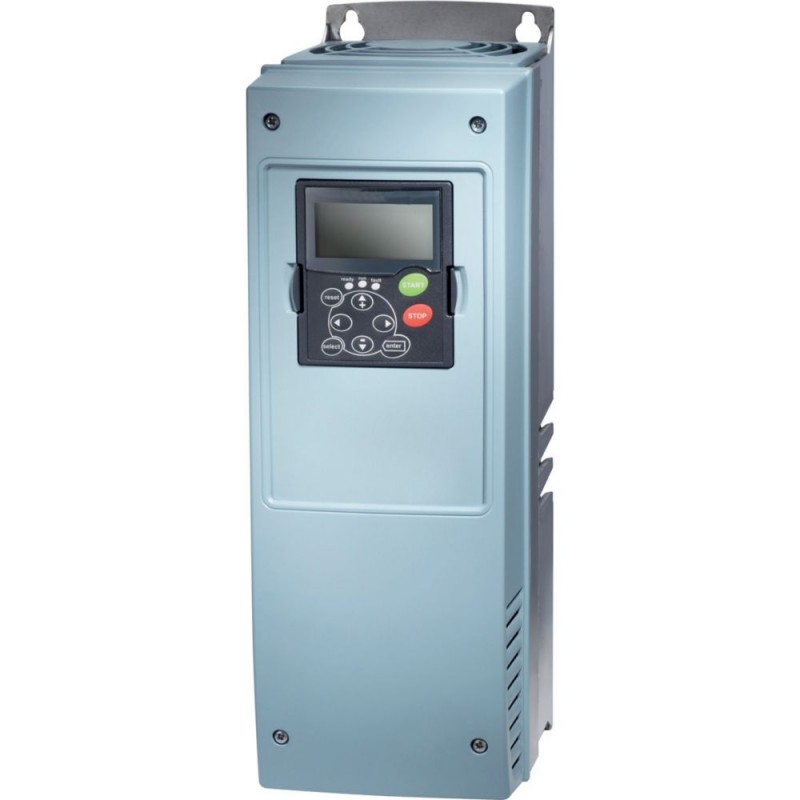

SPX010A2-4A1B1 125662 Y7-125662 EATON ELECTRIC Frequenzumrichter, 400 V AC, 3-phasig, 7.5 kW, IP54, Funkents.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPX010A2-4A1B1 125662 Y7-125662 EATON ELECTRIC Frequenzumrichter, 400 V AC, 3-phasig, 7.5 kW, IP54, Funkents..

SPX010A2-4A1B1

125662

Y7-125662

EATON-MOELLER

Frequenzumrichter, 400 V AC, 3-phasig, 7.5 kW, IP54, Funkentstörfilter, Brems-Chopper, OLED-Anzeige, Zwischenkreisdrossel, FR5

SPX010A2-4A1B1

Eaton SPX Frequenzumrichter, 400 V AC, 3-phasig, 7,5 kW, IP54, Funkentstörfilter, Brems-Chopper, OLED-Anzeige, FR5

Frequenzumrichter, Teilegruppenreferenz (z.B. DIL): SPX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung mit Ve: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom Bei 150 % Überlast: Ie = 16 A, Bemessungsbetriebsstrom Bei 110 % Überlast: Ie = 23 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: Für AC-Motoren mit Innen- und Außenbelüftung mit 50 Hz / 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz , Zugeordnete Motorleistung 150 % Überlast: P = 7,5 kW, 110 % Überlast: P = 11 kW, 150 % Überlast: IM = 15,2 A, 110 % Überlast: IM = 21,7 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 10 PS, 110 % Überlast: P = 15 PS, Zugewiesene Motorleistung 150 % Überlast: IM = 14 A, 110 % Überlast: IM = 21 A, Schutzart: IP54, Feldbusanschluss (optional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Ausgestattet mit: Funkentstörfilter, Bremschopper, OLED-Display, Zwischenkreisdrossel, Baugröße: FR5, Normen: Spezifikation für allgemeine Anforderungen: IEC/EN 61800-2 , EMV-Anforderungen: IEC/EN 61800-3, Sicherheitsanforderungen: IEC/EN 61800-5-1

Mehr Infos


Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV

Eaton Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $3,394.72
Stückpreis: $3,394.72
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton SPX Frequenzumrichter
Katalognummer
125662
Produkt Länge/Tiefe
419 mm
Produkthöhe
214 mm
Produktbreite
144 mm
Produktgewicht
8.1 kg
Zertifikat(e)
IEC/EN61800-3
RCM
CUL
Certified by UL for use in Canada
IEC/EN 61800-3
RoHS, ISO 9001
UL 508C
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
DNV
UL
Safety: EN 61800-5-1: 2003
CSA Class No.: 3211-06
Specification for general requirements: IEC/EN 61800-2
UL report applies to both US and Canada
CE
IEC/EN61800-5
UL File No.: E134360
CSA-C22.2 No. 14
EAN
4015081232727
Modellcode
SPX010A2-4A1B1

Allgemein

Schutzart
IP54
NEMA sonsitge
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Ausstattung:
Funkentstörfilter
IGBT-Wechselrichter
OLED-Anzeige
Brems-Chopper
Interner Gleichspannungszwischenkreis
Zwischenkreisdrossel
Rahmengröße
FR5
Einbaulage
Vertikal
Produktkategorie
Frequenzumrichter
Schutz
Finger- und handrückensicher, Berührungsschutz (BGV A3, VBG4)
Funkstörklasse
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
Geeignet für
Nebenstromkreise, (UL/CSA)

Klimatische Umweltbedingungen

Höhe
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Max. 1000 m
Max. 3000 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur bei 150 % Überlast - min
-10 °C
Umgebungsbetriebstemperatur bei 150% Überlast - max
50 °C
Umgebungstemperatur Lagerung - min
-40 °C
Klimafestigkeit
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Hauptkreis

Netzspannung - min
380 V
Netzspannung - max
500 V
Betriebsart
U/f-Steuerung
Sensorlose Vektorregelung (SLV)
optional: Vektorregelung mit Feedback (CLV)
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
320 Hz
Ausgsspann. (U2)
500 V AC, 3-phasig
480 V AC, 3-phasig
400 V AC, 3-phasig
Bemessungssteuerspeisespannung
10 V DC (Us, max. 10 mA)
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemess.betriebsstrom (le) bei 110% Überlast
23 A
Bem.betriebsstrom (le) bei 150% Überlast
16 A
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz
7.5 kW
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz, 110% Überlast
11 kW
Bemessungsbetriebsspannung
480 V AC, 3-phasig
500 V AC, 3-phasig
400 V AC, 3-phasig
Auflösung
0.01 Hz (Frequenzauflösung, Sollwert)
Netzfrequenz
50/60 Hz
Schaltfrequenz
10 kHz, 1 - 16 kHz regelbar, fPWM, Leistungsteil, Hauptstromkreis
Netzformtyp
Wechselstromsysteme mit geerdetem Mittelpunkt
Nennspannung - max.
480 VAC

Bemessungsbetriebsleistung

Zugeordn. Motrleistg IM bei 400V, 50Hz, 110% Überlast
21.7 A
Zugeordn. Motorstrom IM bei 400V, 50Hz, 150% Überlast
15.2 A
Zugeordn. Motorstrom IM bei 440-480 V, 60Hz, 150% Überlast
14 A
Zugeordn. Motorstrom IM bei 440/480V 60Hz 110% Überlast
21 A
Zugeordn. Motrleistg b. 460/480V 60Hz
10 HP
Zugeordn. Motorleistg b. 460/480V 60Hz 110% Überlast
15 HP

Steuerkreis

Anzahl Eingänge (analog)
2 (parametrierbar, 0 - 10 V DC, 0/4 - 20 mA)
Anzahl Eingänge (digital)
6 (parametrierbar, max. 30 V DC)
Anzahl Ausgänge (analog)
1
Anzahl Ausgänge (digital)
1 (parametrierbar, 48 V DC/50 mA)
Anzahl der Relaisausgänge
2 (parametrierbar, S, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Bemessungssteuerspannung (Uc)
24 V DC (extern, max. 250 mA)

Kommunikation

Kommunikationsschnittstelle
BACnet/IP, optional
DeviceNet, optional
PROFIBUS-DP
Modbus-TCP, optional
CANopen®, optional
LonWorks, optional
BACnet MS/TP, optional
EtherCAT, optional
Ethernet IP, optional
Modbus RTU, optional
PROFINET, optional
Anbindung an SmartWire-DT
Nein

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
188 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
16 A
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistungsdaten
Betrieb (mit 150 % Überlast)
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 125662 Niederspannungsschaltgeräte (EC001857)
Merkmal Wert
Netzspannung (EF006780) 380 V
Netzfrequenz (EF006783) 50/60 Hz
Max. Ausgangsfrequenz (EF007350) 320 Hz
Anzahl der analogen Ausgänge (EF001995) 1
Mit Bedienelement (EF001538) Nein
Einsatz im Industriebereich zulässig (EF007294) Nein
Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) Nein
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Nein
Unterstützt Protokoll für KNX (EF003055) Nein
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für BACnet (EF011944) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Nein
Mit optischer Schnittstelle (EF003028) Nein
Mit PC-Anschluss (EF006107) Nein
Bremschopper integriert (EF007293) Nein
4-Quadrantenbetrieb möglich (EF006803) Nein
Art des Umrichters (EF006978) sonstige
Schutzart (IP) (EF005474) IP54
Schutzart (NEMA) (EF011959) sonstige
Höhe (EF000040) 214 mm
Breite (EF000008) 144 mm
Tiefe (EF000049) 419 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPX010A2-4A1B1 Y7-125662 125662 DE_125241.pdf 8 Mbytes SPX010A2-4A1B1 Y7-125662 125662 DE_125241.pdf
