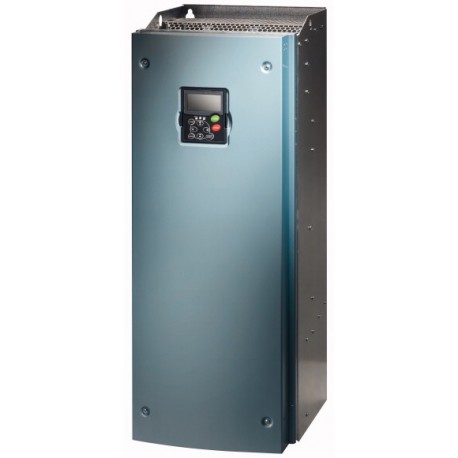

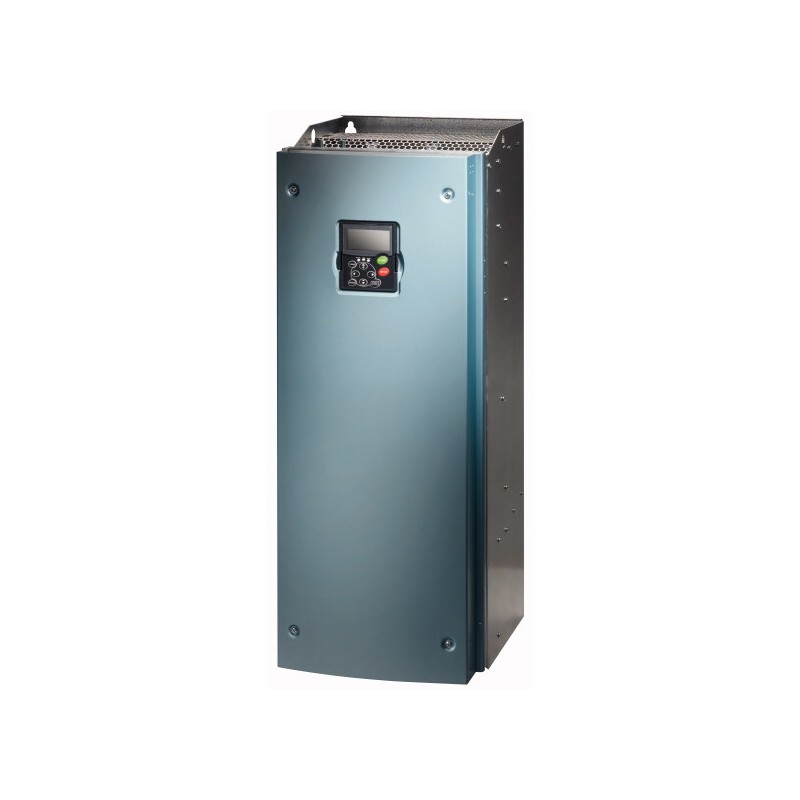

SPX100A2-4A1N1 125370 EATON ELECTRIC Frequenzumrichter, 400 V AC, 3-phasig, 75 kW, IP54, Funkentstörfilter, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPX100A2-4A1N1 125370 EATON ELECTRIC Frequenzumrichter, 400 V AC, 3-phasig, 75 kW, IP54, Funkentstörfilter, ..

SPX100A2-4A1N1

125370

EATON-MOELLER

Frequenzumrichter, 400 V AC, 3-phasig, 75 kW, IP54, Funkentstörfilter, OLED-Anzeige, Zwischenkreisdrossel, FR8

Frequenzumrichter; Hochleistung; 170 A; 90 kW; Schutzart IP54; 400 V Wechselstrom; EMV-Filter der Klasse C2

Frequenzumrichter, 400 V AC, 3-phasig, 75 kW, IP54, Funkentstörfilter, OLED-Anzeige, FR8

Mehr Infos


Eaton Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Frequenzumrichter, 400 V AC, 3-phasig, 75 kW, IP54, Funkentstörfilter, OLED-Anzeige, FR8
Frequenzumrichter, Typkenner: SPX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 140 A, Bemessungsbetriebsstrom bei 110 % Überlast: Ie = 170 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 75 kW, 110 % Überlast: P = 90 kW, 150 % Überlast: IM = 134 A, 110 % Überlast: IM = 161 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 100 HP, 110 % Überlast: P = 125 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 124 A, 110 % Überlast: IM = 156 A, Schutzart: IP54, Feldbusanschaltung (optional): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Ausstattung: Funkentstörfilter, OLED-Anzeige, Zwischenkreisdrossel, Baugröße: FR8, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1

Lieferprogramm

Sortiment
Frequenzumrichter
Typkenner
SPX
Bemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
Ausgangsspannung bei Ue[U2]
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
Netzspannung (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
Bemessungsbetriebsstrom [Ie]
bei 150 % Überlast [Ie]
140 A
bei 110 % Überlast [Ie]
170 A
Zugeordnete Motorleistung
Hinweis
für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz
Hinweis
Überlastzyklus für 60 s alle 600 s
Hinweis
bei 400 V, 50 Hz
150 % Überlast [P]
75 kW
110 % Überlast [P]
90 kW
150 % Überlast [IM]
134 A
110 % Überlast [IM]
161 A
Hinweis
bei 440 - 480 V, 60 Hz
150 % Überlast [P]
100 HP
110 % Überlast [P]
125 HP
150 % Überlast [IM]
124 A
110 % Überlast [IM]
156 A
Schutzart
IP54
Feldbusanschaltung (optional)
PROFIBUS-DP
PROFINET
EtherCAT
EtherNet/IP
LonWorks
CANopen®
DeviceNet
Modbus-TCP
Modbus-RTU
BACnet MS/TP
Ausstattung
Funkentstörfilter
OLED-Anzeige
Baugröße
FR8
Anbindung an SmartWire-DT
nein

Technische Daten

Allgemeines
Normen und Bestimmungen
Allgemeine Anforderungen: IEC/EN 61800-2
EMV-Anforderungen: IEC/EN 61800-3
Anforderungen an die Sicherheit: IEC/EN 61800-5-1
Zertifizierungen
CE, UL, cUL, RCM
Approbationen
DNV
Fertigungsqualität
RoHS, ISO 9001
Klimafestigkeit [ρw]
< 95 % relative Feuchtigkeit, keine Kondensation, keine Korrosion, kein Tropfwasser %
UmgebungstemperaturMin. Betriebsumgebungstemperatur
-10 °C
UmgebungstemperaturMax. Betriebsumgebungstemperatur
+50 °C
UmgebungstemperaturBetrieb (110 % Überlast) [ϑ]
-10 - +40 °C
UmgebungstemperaturLagerung [ϑ]
-40 - +70 °C
FunkstörgradFunkstörklasse (EMV)
C2, C3; abhängig von der Motorleitungslänge, der Anschlussleistung und der Umgebung. Gegebenenfalls sind externe Funkentstörfilter (Option) erforderlich.
FunkstörgradUmgebung (EMV)
1. und 2. Umgebung nach EN 61800-3
Einbaulage
Vertikal
Aufstellungshöhe
0 - 1000 m über NN
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 3000 m m
Schutzart
IP54
Berührungsschutz
BGV A3 (VBG4, finger- und handrückensicher)
Hauptstromkreis
EinspeisungBemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
EinspeisungNetzspannung (50/60Hz) [ULN]
380 (-15%) - 500 (+10%) V
EinspeisungNetzform
Wechselstromnetze mit geerdetem Mittelpunkt
EinspeisungNetzfrequenz [fLN]
50/60 Hz
EinspeisungFrequenzbereich [fLN]
45 - 66 (± 0 %) Hz
LeistungsteilFunktion
Frequenzumrichter mit Gleichspannungszwischenkreis und IGBT-Wechselrichter
LeistungsteilAusgangsspannung bei Ue[U2]
400 V AC, 3-phasig
480 V AC, 3-phasig
500 V AC, 3-phasig
LeistungsteilAusgangsfrequenz [f2]
0 - 50/60 (max. 320) Hz
LeistungsteilSchaltfrequenz [fPWM]
3,6
einstellbar 1 - 10 kHz
LeistungsteilBetriebsmodus
U/f-Steuerung
sensorlose Vektorregelung (SLV)
optional: Vektorregelung mit Rückführung (CLV)
LeistungsteilFrequenzauflösung (Sollwert) [Δf]
0.01 Hz
LeistungsteilBemessungsbetriebsstrombei 150 % Überlast [Ie]
140 A
LeistungsteilBemessungsbetriebsstrombei 110 % Überlast [Ie]
170 A
LeistungsteilAusstattung
Funkentstörfilter
OLED-Anzeige
LeistungsteilBaugröße
FR8
MotorabgangHinweis
für innen- und außenbelüftete Wechselstrommotoren mit 50 Hz bzw. 60 Hz
MotorabgangHinweis
Überlastzyklus für 60 s alle 600 s
MotorabgangHinweis
bei 400 V, 50 Hz
Motorabgang150 % Überlast [P]
75 kW
Motorabgang110 % Überlast [P]
90 kW
MotorabgangHinweis
bei 440 - 480 V, 60 Hz
Motorabgang150 % Überlast [P]
100 HP
Motorabgang110 % Überlast [P]
125 HP
Steuerteil
externe Steuerspannung [Uc]
24 V DC (max. 250 mA) V
Sollwertspannung [Us]
10 V DC (max. 10 mA) V
Analogeingänge
2, parametrierbar, 0 - 10 V DC, 0/4 - 20 mA
Analogausgänge
1, parametrierbar, 0/4 - 20 mA
Digitaleingänge
6, parametrierbar, max. 30 V DC
Digitalausgänge
1, parametrierbar, 48 V DC/50 mA
Relaisausgänge
2, parametrierbar, Schließer, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC)
Zugeordnete Schalt- und Schutzorgane
NetzanschlussNetzdrossel150 % Überlast (CT/IH, bei 50 °C)
DX-LN3-200
NetzanschlussHinweis zur Netzdrossel
Netzdrossel nur bei schlechter Netzqualität empfohlen. Auftretende Stromschwingungen (THD) werden durch interne Zwischenkreisdrosseln gedämpft.
MotorabgangMotordrossel150 % Überlast (CT/IH, bei 50 °C)
DX-LM3-150
MotorabgangMotordrossel110 % Überlast (VT/IL, bei 40 °C)
DX-LM3-180
MotorabgangSinusfilter150 % Überlast (CT/IH, bei 50 °C)
DX-SIN3-150
MotorabgangSinusfilter110 % Überlast (VT/IL, bei 40 °C)
DX-SIN3-180

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
140 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
1875 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-10 °C
Max. Betriebsumgebungstemperatur
+50 °C
Betrieb (mit 150 % Überlast)
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Approbationen

Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E134360
UL Category Control No.
NMMS, NMMS2, NMMS7. NMMS8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
3211-06
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP54

Abmessungen

8230DIM-115

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPX100A2-4A1N1 SPX100A2-4A1N1 125370 DE_125370.pdf 195 Kbytes SPX100A2-4A1N1 SPX100A2-4A1N1 125370 DE_125370.pdf
