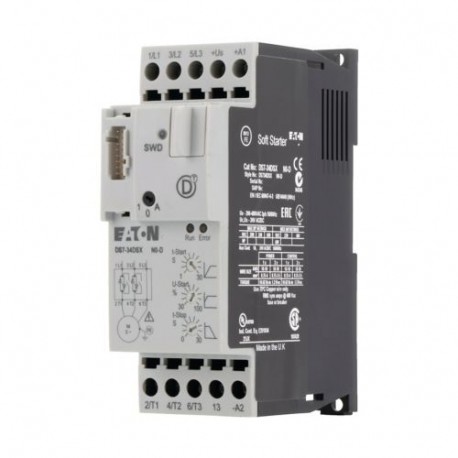

Normen und Bestimmungen
IEC/EN 60947-4-2
UL 508
CSA22.2-14
Approbationen
UL
CSA
c-Tick
UkrSEPRO
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-10
UmgebungstemperaturBetrieb [ϑ]
-5 - +40
bis 60 mit 2% Derating pro Kelvin Temperaturerhöhung °C
UmgebungstemperaturLagerung [ϑ]
-25 - +60 °C
Aufstellungshöhe
0 - 1000 m, darüber hinaus je 100 m 1% Derating, max. 2000 m m
Berührungsschutz
finger- und handrückensicher
Überspannungskategorie/Verschmutzungsgrad
II/2
Schockfestigkeit
8 g/11 ms
Rüttelfestigkeit nach 60721-3-2
2M2
Funkstörgrad (IEC/EN 55011)
B
Verlustleistung statisch, stromunabhängig [Pvs]
0.45 W
Bemessungsbetriebsspannung [Ue]
200 - 480 V AC
Netzfrequenz [fLN]
50/60 Hz
Bemessungsbetriebsstrom [Ie]AC-53 [Ie]
9 A
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 230 V, 50 Hz [P]
2.2 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 400 V, 50 Hz [P]
4 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 200 V, 60 Hz [P]
2 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 230 V, 60 Hz [P]
3 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 460 V, 60 Hz [P]
5 HP
Überlastzyklus: nach IEC/EN 60947-4-2AC-53a
9 A: AC-53a: 3 - 5: 75 - 10
Überlastzyklus: nach IEC/EN 60947-4-2interne Bypass-Kontakte
✓
KurzschlussfestigkeitZuordnungsart „1“
PKM0-10 (+ CL-PKZ0)
KurzschlussfestigkeitZuordnungsart „2“ (zusätzlich zu den Sicherungen für Zuordnungsart „1“)
3 x 170M1362
Sicherungssockel (Anzahl x Typ)
3 x 170H1007
Leistungsleitungeneindrähtig
1 x (0,75 - 4)
2 x (0,75 - 2,5) mm2
Leistungsleitungenfeindrähtig mit Aderendhülse
1 x (0,75 - 2,5)
2 x (0,75 - 2.5) mm2
Leistungsleitungenein- oder mehrdrähtig
18 - 10 AWG
LeistungsleitungenAnzugsdrehmoment
1,2 Nm
LeistungsleitungenSchraubendreher (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Steuerleitungeneindrähtig
1 x (0,75 - 4)
2 x (0,75 - 2,5) mm2
Steuerleitungenfeindrähtig mit Aderendhülse
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Steuerleitungenein- oder mehrdrähtig
18 - 10 AWG
SteuerleitungenAnzugsdrehmoment
1,2 Nm
SteuerleitungenSchraubendreher
0,8 x 5,5
1 x 6 mm
Digital-EingängeSteuerspannungDC-betätigt
24 V DC +10 %/- 15 % oder über SWD V DC
Digital-EingängeStromaufnahme 24 Vexterne 24 V
1.6 mA
Digital-EingängeAnzugsspannungDC-betätigt
17.3 - 27 V DC
Digital-EingängeAbfallspannung [x Us]DC-betätigt
0 - 3 V DC
Digital-EingängeAnzugszeitDC-betätigt
250 ms
Digital-EingängeAbfallzeitDC-betätigt
350 ms
ReglerversorgungSpannung [Us]
24 V DC +10 %/- 15 % V
ReglerversorgungStromaufnahme [Ie]
< 50 mA
ReglerversorgungHinweis
Externe Versorgungsspannung
RelaisausgängeAnzahl
1 (TOR)
RelaisausgängeSpannungsbereich
=UsV AC
RelaisausgängeStrombereich AC-11
1 A, AC-11 A
RampenzeitenHochlaufzeit
1 - 30 s
RampenzeitenVerzögerungszeit
0 - 30 s
Startspannung (= Abschaltspannung)
30100 %
Strombegrenzung
(0 - 8) x Ie
AnwendungsgebieteAnwendungsgebiete
sanftes Starten von Drehstrom-Asynchronmotoren
Anwendungsgebiete1-phasige Motoren
●
Anwendungsgebiete3-phasige Motoren
✓
schnelles Schalten (Halbleiterschütz)
- (minimale Rampenzeit 1s)
Wendestarter
externe Lösung erforderlich
Unterdrückung von Einschalttransienten
✓
Strombegrenzung
●, mit PKE
Unterdrückung von Gleichstromanteilen bei Motoren
✓
Potentialtrennung zwischen Leistungsteil und Ansteuerung
✓
Kommunikationsschnittstellen
SmartWire-DT
Bemessungsstoßspannungsfestigkeit:
- 1.2 µs/50 µs (Anstiegszeit/Abklingzeit des Impulses nach IEC/EN 60947‐2 bzw. ‐3)
- gilt für Steuerstromkreis/Leistungsteil/Gehäuse
