Vergrößern Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

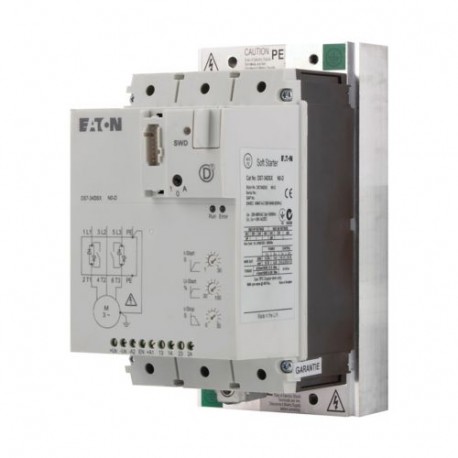

DS7-34DSX070N0-D 134954 Y7-134954 EATON ELECTRIC Softstarter, 70 A, 200 480 V AC, 24 V DC, Baugröße: FS3, Ko..

0/5 - 0 Opiniones

Artikel-Nr.: DS7-34DSX070N0-D

Code: 134954

Katalog-Zahl: Y7-134954

Hersteller: EATON-MOELLER

Beschreibung:

Softstarter, 70 A, 200 - 480 V AC, 24 V DC, Baugröße: FS3, Kommunikationsschnittstellen: SmartWire-DT

DS7-34DSX070N0-D

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Sanftstarter

Standard-Sanftstarter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $946.89

Stückpreis: $946.89

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

DS7-34DSX070N0-D...

Softstarter, 70 A, 200 - 480 V AC, 24 V...

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton DS7 Soft starter

Katalognummer

134954

Produkt Länge/Tiefe

156 mm

Produkthöhe

175 mm

Produktbreite

93 mm

Produktgewicht

1.8 kg

Zertifikat(e)

CSA-C22.2 No 0-M91
UL 508
CSA-C22.2 No 14-05
CSA22.2-14
UL
GB 14048.6
IEC/EN 60947-4-2
C-Tick
UkrSEPRO
CSA
CE

EAN

4015081317691

Modellcode

DS7-34DSX070N0-D

Features & Functions

Fehlerspeicher

8 Fehler

Ausstattung:

Interne Überbrückung
interne Bypass-Kontakte

Funktionen

Strombegrenzung, mit PKE
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Softstartfunktion
eine Drehrichtung
Unterdrückung von Gleichstromanteilen bei Motoren
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Unterdrückung von Einschalttransienten

Schn.st.

SmartWire-DT (integriert)

General

Klasse

Sonstige

Anbindung an SmartWire-DT

Schutzart

NEMA 1
IP20

Rahmengröße

FS3

Netzspannung - max

480 V

Netzspannung - min

200 V

Überspannungskategorie

Verschmutzungsgrad

Produktkategorie

SmartWire-DT Teilnehmer

Funkstörklasse

Klasse B (EN 55011)

Geeignet für

Nebenstromkreise, (UL/CSA)

Typ

Softstarter für dreiphasige Lasten

Spannungsart

Gleichstrom

Ambient conditions, mechanical

Einbaulage

Vertikal

Schockfestigkeit

8 g, 11 ms, Mechanisch

Schwingfestigkeit

2M2 nach EN 60721-3-2

Climatic environmental conditions

Höhe

Max. 2000 m
Über 1000 m mit 1 % Derating pro 100 m

Umgebungsbetriebstemperatur – min

-5 °C

Umgebungsbetriebstemperatur – max

40 °C

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.

AC-53a: 3 - 5: 75 - 10

Bemess.betriebsstrom (le) bei AC-53

70 A

Bemessungsbetriebsspannung (Ue) - max

480 V

Bemessungsbetriebsspannung (Ue) - min

230 V

Bemessungsdaten Kurzschlussschutz

NZMN1-M80, Zuordnungsart "1", Stromführenden Hauptpfade
3 x 170M4008, Zuordnungsart 2 (zusätzlich zu den Sicherungen für Zuordnungsart 1), Stromführenden Hauptpfade

Netzfrequenz

50/60 Hz, fLN, Hauptstromkreis

Nennspannung - max.

480 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig

20 HP

Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas

25 HP

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig

50 HP

Bemessungsbetriebsleistung bei 220/230 V, 50 Hz

15 kW

Bemessungsbetriebsleistung bei 400 V, 50 Hz

37 kW

Terminal capacities

Anschlusskapazität (Kupferband)

9 x 9 x 0,8 mm, Hauptleiter
2 x 9 x 0,8 mm, Hauptleiter

Anschlusskapazität (freindrähtig mit Aderendhülse)

2 x (0,5 - 0,75) mm², Steuerstromleitungen
1 x (0,5 - 1,5) mm², Steuerstromleitungen

Anschlusskapazität (fest)

1 x (0,5 - 2,5) mm², Steuerstromleitungen
2 x (0,5 - 1,0) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (6 - 25) mm², Hauptleiter

Anschlusskapazität (ein-/mehrdrähtig AWG)

1 x (21 - 14), Steuerstromleitungen
2 x (21 - 18), Steuerstromleitungen
1 x (12 - 2/0), Hauptleiter

Anschlusskap. (mehrdräht.)

2 x (6 - 25) mm², Hauptleiter
1 x (0,5 - 1,5) mm², Steuerstromleitungen
2 x (0,5 - 1,0) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter

Schraubendrehergröße

PZ2, 1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen

Anzugsdrehmoment

9 Nm (> 10 mm²)
6 Nm (≤ 10 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch

0,6 A/50 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
50 mA, Steuerkreis, Reglerversorgung
1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V

Rückfallzeit

350ms, Steuerkreis, Digitale Eingänge, DC-betätigt

Abfallspannung

0 - 3 V, DC-betätigt

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei DC - max

24 V

Bemessungssteuerspeisespannung (Us) bei DC - min

24 V

Input/Output

Anzahl der Ausgänge

2 Relais-Ausgänge (TOR, Ready)

Ausgangsspannung

250 V AC (Relaisausgänge)

Schutz

Finger- und handrückensicher, Berührungsschutz

Bemessungssteuerspannung (Uc)

24 VDC
24 V DC (-15 %/+10 %) oder über SmartWire-DT

Bemessungsbetriebsstrom (le) bei AC-11

1 A

Soft start function

Anwendung

Strombegrenzung

(0 - 8) x Ie, Softstartfunktion

Verzögerungszeit

0 - 30 s, Softstartfunktion, Rampenzeiten

Anstiegs-/Hochlaufzeit

1 - 30 s

Startspanng

Max. 100 %, Softstartfunktion, Startspannung = Abschaltspannung
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid

13 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

0 W

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

70 A

Statische Verlustleistung, stromunabhängig PVS

13 W

10.2.2 Korrosionsbeständigkeit
