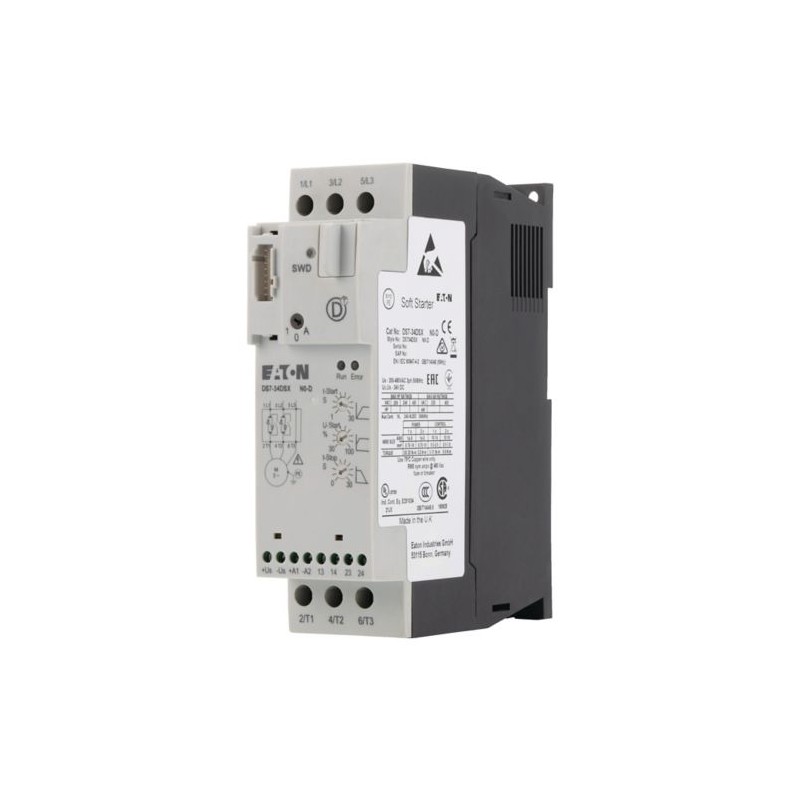

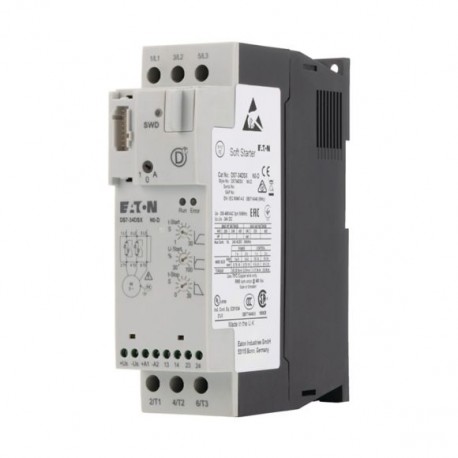

DS7-34DSX016N0-D 134948 Y7-134948 EATON ELECTRIC Softstarter, 16 A, 200 480 V AC, 24 V DC, Baugröße: FS2, Ko..

0/5 - 0 Opiniones

Artikel-Nr.: DS7-34DSX016N0-D

Code: 134948

Katalog-Zahl: Y7-134948

Hersteller: EATON-MOELLER

Beschreibung:

Softstarter, 16 A, 200 - 480 V AC, 24 V DC, Baugröße: FS2, Kommunikationsschnittstellen: SmartWire-DT

DS7-34DSX016N0-D

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Sanftstarter

Standard-Sanftstarter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $410.50

Stückpreis: $410.50

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Menge	Preis
1+	$410.50
2+	$377.61
3+	$367.77

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

DS7-34DSX016N0-D...

Softstarter, 16 A, 200 - 480 V AC, 24 V...

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton DS7 Soft starter

Katalognummer

134948

Produkt Länge/Tiefe

126 mm

Produkthöhe

150 mm

Produktbreite

45 mm

Produktgewicht

0.4 kg

Zertifikat(e)

C-Tick
IEC/EN 60947-4-2
CSA-C22.2 No 14-05
GB 14048.6
CSA
UL
CE
UL 508
UkrSEPRO
CSA22.2-14
CSA-C22.2 No 0-M91

EAN

4015081317639

Modellcode

DS7-34DSX016N0-D

Features & Functions

Fehlerspeicher

8 Fehler

Ausstattung:

interne Bypass-Kontakte
Interne Überbrückung

Funktionen

Unterdrückung von Gleichstromanteilen bei Motoren
Softstartfunktion
Potentialtrennung zwischen Leistungsteil und Ansteuerung
eine Drehrichtung
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Strombegrenzung, mit PKE
Unterdrückung von Einschalttransienten

Schn.st.

SmartWire-DT (integriert)

General

Klasse

Sonstige

Anbindung an SmartWire-DT

Schutzart

NEMA 1
IP20

Rahmengröße

FS2

Netzspannung - max

480 V

Netzspannung - min

200 V

Überspannungskategorie

Verschmutzungsgrad

Produktkategorie

SmartWire-DT Teilnehmer

Funkstörklasse

Klasse B (EN 55011)

Geeignet für

Nebenstromkreise, (UL/CSA)

Typ

Softstarter für dreiphasige Lasten

Spannungsart

Gleichstrom

Ambient conditions, mechanical

Einbaulage

Vertikal

Schockfestigkeit

8 g, 11 ms, Mechanisch

Schwingfestigkeit

2M2 nach EN 60721-3-2

Climatic environmental conditions

Höhe

Max. 2000 m
Über 1000 m mit 1 % Derating pro 100 m

Umgebungsbetriebstemperatur – min

-5 °C

Umgebungsbetriebstemperatur – max

40 °C

Klimafestigkeit

Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-3

Main conducting paths

Überlastzykl.

AC-53a: 3 - 5: 75 - 10

Bemess.betriebsstrom (le) bei AC-53

16 A

Bemessungsbetriebsspannung (Ue) - max

480 V

Bemessungsbetriebsspannung (Ue) - min

230 V

Bemessungsdaten Kurzschlussschutz

3 x 170M1364, Zuordnungsart 2 (zusätzlich zu den Sicherungen für Zuordnungsart 1), Stromführenden Hauptpfade
PKM0-16 (+ CL-PKZ0), Zuordnungsart "1", Stromführenden Hauptpfade

Netzfrequenz

50/60 Hz, fLN, Hauptstromkreis

Nennspannung - max.

480 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig

5 HP

Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas

5 HP

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig

10 HP

Bemessungsbetriebsleistung bei 220/230 V, 50 Hz

4 kW

Bemessungsbetriebsleistung bei 400 V, 50 Hz

7.5 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)

2 x (0,5 - 0,75) mm², Steuerstromleitungen
2 x (0,75 - 10) mm², Hauptleiter
1 x (0,5 - 1,5) mm², Steuerstromleitungen
1 x (0,75 - 16) mm², Hauptleiter

Anschlusskapazität (fest)

1 x (0,5 - 2,5) mm², Steuerstromleitungen
1 x (0,75 - 16) mm², Hauptleiter
2 x (0,75 - 10) mm², Hauptleiter
2 x (0,5 - 1,0) mm², Steuerstromleitungen

Anschlusskapazität (ein-/mehrdrähtig AWG)

18 - 14, Steuerstromleitungen
18 - 6, Hauptleiter

Anschlusskap. (mehrdräht.)

1 x 16 mm², Hauptkabel

Schraubendrehergröße

PZ2, 1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
0,6 x 5,5 mm/1 x 6 mm, Klemmschrauben, Steuerstromleitungen

Anzugsdrehmoment

1,2 Nm, Schraubklemmen, Steuerstromleitungen
3,2 Nm

Control circuit

Stromverbrauch

1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V
50 mA, Steuerkreis, Reglerversorgung

Rückfallzeit

350ms, Steuerkreis, Digitale Eingänge, DC-betätigt

Abfallspannung

0 - 3 V, DC-betätigt

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max

0 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min

0 V

Bemessungssteuerspeisespannung (Us) bei DC - max

24 V

Bemessungssteuerspeisespannung (Us) bei DC - min

24 V

Input/Output

Anzahl der Ausgänge

2 Relais-Ausgänge (TOR, Ready)

Ausgangsspannung

250 V AC (Relaisausgänge)

Schutz

Finger- und handrückensicher, Berührungsschutz

Bemessungssteuerspannung (Uc)

24 V DC (-15 %/+10 %) oder über SmartWire-DT
24 VDC

Bemessungsbetriebsstrom (le) bei AC-11

1 A

Soft start function

Anwendung

Strombegrenzung

(0 - 8) x Ie, Softstartfunktion

Verzögerungszeit

0 - 30 s, Softstartfunktion, Rampenzeiten

Anstiegs-/Hochlaufzeit

1 - 30 s

Startspanng

Max. 100 %, Softstartfunktion, Startspannung = Abschaltspannung
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid

0.8 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

0 W

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)

16 A

Statische Verlustleistung, stromunabhängig PVS

0.8 W

10.2.2 Korrosionsbeständigkeit
