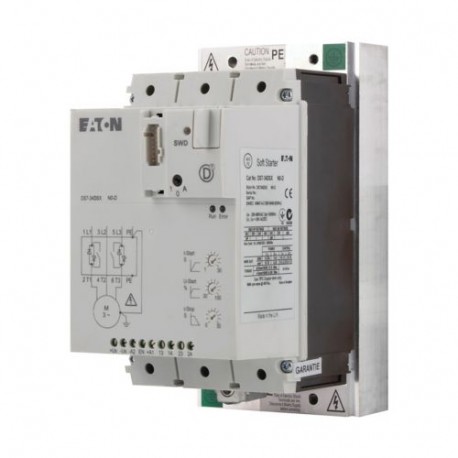

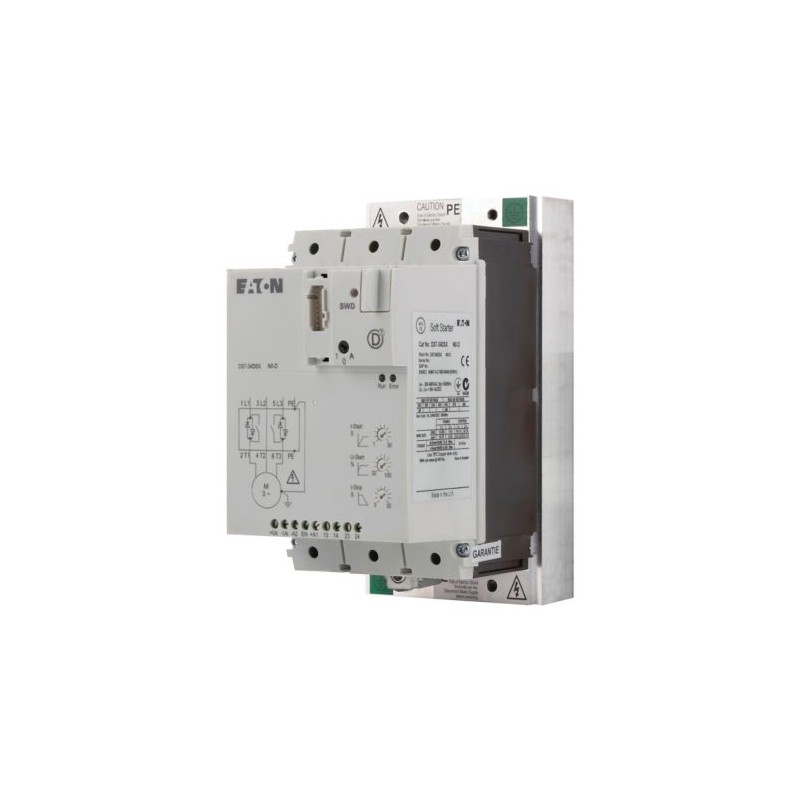

DS7-34DSX100N0-D 134956 Y7-134956 EATON ELECTRIC Softstarter, 100 A, 200 480 V AC, 24 V DC, Baugröße: FS3, K.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DS7-34DSX100N0-D 134956 Y7-134956 EATON ELECTRIC Softstarter, 100 A, 200 480 V AC, 24 V DC, Baugröße: FS3, K..

DS7-34DSX100N0-D

134956

Y7-134956

EATON-MOELLER

Softstarter, 100 A, 200 - 480 V AC, 24 V DC, Baugröße: FS3, Kommunikationsschnittstellen: SmartWire-DT

DS7-34DSX100N0-D

Sanftstarter, Lieferprogramm: SmartWire-DT Slave, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Sanftstarter für dreiphasige Lasten, Netzanschlussspannung (50/60 Hz): ULN= 200 - 480 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 55 kW, bei 460 V, 60 Hz: P= 75 PS, Bemessungsbetriebsstrom AC-53: Ie= 100 A, Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, Anschluss an SmartWire-DT: ja, Baugröße: FS3, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Standard-Sanftstarter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,071.52
Stückpreis: $1,071.52

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DS7 Soft starter
Katalognummer
134956
Produkt Länge/Tiefe
156 mm
Produkthöhe
175 mm
Produktbreite
93 mm
Produktgewicht
1.8 kg
Einhaltung(en)
C-Tick-konform
CE-Kennzeichnung
Zertifikat(e)
UL Listed
EN 60947-4-2
CSA Certified
IEC 60947-4-2
CSA-C22.2 No 0-M91
C-Tick
CSA22.2-14
CSA-C22.2 No 14-05
CE
GB 14048.6
UkrSEPRO
IEC/EN 60947-4-2
UL 508
UL
CSA
EAN
4015081317714
Modellcode
DS7-34DSX100N0-D

Features & Functions

Fehlerspeicher
8 Fehler
Ausstattung:
Interne Überbrückung
interne Bypass-Kontakte
Funktionen
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Strombegrenzung, mit PKE
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Softstartfunktion
Unterdrückung von Einschalttransienten
Unterdrückung von Gleichstromanteilen bei Motoren
eine Drehrichtung
Schn.st.
SmartWire-DT (integriert)

General

Klasse
Sonstige
Anbindung an SmartWire-DT
Ja
Schutzart
IP20
NEMA 1
Rahmengröße
4
3
FS3
Netzspannung - max
480 V
Netzspannung - min
200 V
Überspannungskategorie
II
Verschmutzungsgrad
2
Produktkategorie
SmartWire-DT Teilnehmer
Funkstörklasse
Klasse B (EN 55011)
Geeignet für
Nebenstromkreise, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten
Spannungsart
DC

Ambient conditions, mechanical

Einbaulage
Vertikal
Schockfestigkeit
8 g, 11 ms, Mechanisch
Schwingfestigkeit
2M2 nach EN 60721-3-2

Climatic environmental conditions

Höhe
Max. 2000 m
Über 1000 m mit 1 % Derating pro 100 m
Umgebungsbetriebstemperatur – min
-5 °C
Umgebungsbetriebstemperatur – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 3 - 5: 75 - 10
Bemess.betriebsstrom (le) bei AC-53
100 A
Bemessungsbetriebsstrom
100 A
Bemessungsbetriebsspannung (Ue) - max
480 V
Bemessungsbetriebsspannung (Ue) - min
230 V
Bemessungsdaten Kurzschlussschutz
3 x 170M4008, Zuordnungsart 2 (zusätzlich zu den Sicherungen für Zuordnungsart 1), Stromführenden Hauptpfade
NZMN1-M100, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
480 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
30 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
30 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
75 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
55 kW

Terminal capacities

Anschlusskapazität (Kupferband)
9 x 9 x 0,8 mm, Hauptleiter
2 x 9 x 0,8 mm, Hauptleiter
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm², Steuerstromleitungen
2 x (0,5 - 0,75) mm², Steuerstromleitungen
Anschlusskapazität (fest)
1 x (0,5 - 2,5) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (0,5 - 1,0) mm², Steuerstromleitungen
2 x (6 - 25) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (21 - 18), Steuerstromleitungen
1 x (12 - 2/0), Hauptleiter
1 x (21 - 14), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
1 x (0,5 - 1,5) mm², Steuerstromleitungen
1 x (25 - 70) mm², Hauptleiter
2 x (6 - 25) mm², Hauptleiter
2 x (0,5 - 1,0) mm², Steuerstromleitungen
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
PZ2, 1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Anzugsdrehmoment
6 Nm (≤ 10 mm²)
9 Nm (> 10 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
1,6 mA, Steuerkreis, Digitaleingänge, externe 24 V
0,6 A/50 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
50 mA, Steuerkreis, Reglerversorgung
Rückfallzeit
350ms, Steuerkreis, Digitale Eingänge, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V

Input/Output

Anzahl der Ausgänge
2 Relais-Ausgänge (TOR, Ready)
Ausgangsspannung
250 V AC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 VDC
24 V DC (-15 %/+10 %) oder über SmartWire-DT
Bemessungsbetriebsstrom (le) bei AC-11
1 A

Soft start function

Anwendung
Strombegrenzung
(0 - 8) x Ie, Softstartfunktion
Verzögerungszeit
0 - 30 s, Softstartfunktion, Rampenzeiten
Anstiegs-/Hochlaufzeit
1 - 30 s
Startspanng
Max. 100 %, Softstartfunktion, Startspannung = Abschaltspannung
Min. 30 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
100 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 134956 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 100 A
Bemessungsbetriebsspannung Ue (EF002418) 230 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 30 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 55 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 0 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 0 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Nein
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 40 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Nein
Auslöseklasse (EF006668) sonstige
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EMS EN.pdf 1 Mbytes
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
DS7-34DSX100N0-D Y7-134956 134956 DE_174753.pdf 6 Mbytes DS7-34DSX100N0-D Y7-134956 134956 DE_174753.pdf
