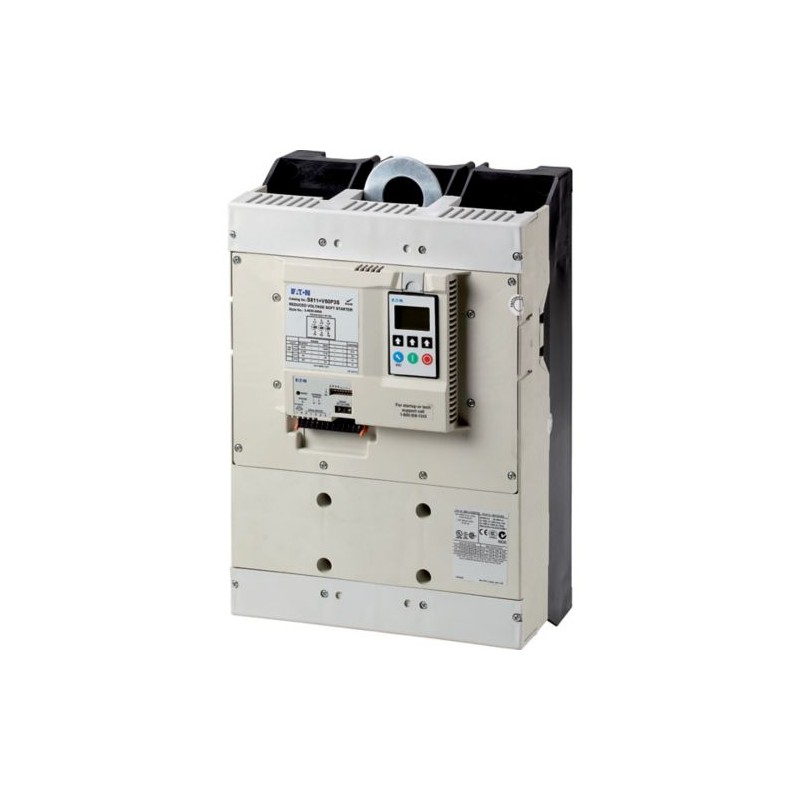

S811+V72N3S 169005 S811PLUSV72N3S EATON ELECTRIC Softstarter, 720 A, 200 600 V AC, Us 24 V DC mit Bedieneinh.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+V72N3S 169005 S811PLUSV72N3S EATON ELECTRIC Softstarter, 720 A, 200 600 V AC, Us 24 V DC mit Bedieneinh..

S811+V72N3S

169005

S811PLUSV72N3S

EATON-MOELLER

Softstarter, 720 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit, Baugröße V

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für Drehstrom, mit Steuergerät, Netzanschlussspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 400 kW, bei 460 V, 60 Hz: P= 600 PS, Bemessungsbetriebsstrom AC-53: Ie= 720 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 1246 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (Starkanlauf 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, 600 V , Anschluss an SmartWire-DT: nein, Baugröße: V, Bestellinformationen: Reihenklemmen für die Klemmen sind für die Baugrößen T, U und V erforderlich -> Zubehör, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet.

Gehen Sie zum alternativen Produkt: S811+V72P3S 169006

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Softstarter
Katalognummer
169005
Produkt Länge/Tiefe
187.8 mm
Produkthöhe
420.8 mm
Produktbreite
280.6 mm
Produktgewicht
41.4 kg
Zertifikat(e)
CSA22.2-14-1995
CSA File No.: LR 353
CSA
GB14048
CCC
CE
CSA Class No.: 3211-06
UL
UL 508
C-Tick
CSA-C22.2 No. 14
IEC/EN 60947-4-2
UL Category Control No.: NMFT
UL File No.: E202571
EAN
4015081654994
Modellcode
S811+V72N3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
Anzeige
interne Bypass-Kontakte
Interne Überbrückung
Motorüberlastschutz
Funktionen
Unterdrückung von Gleichstromanteilen bei Motoren
Strombegrenzung
Unterlasterkennung
Softstartfunktion
Überlasterkennung
eine Drehrichtung
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Unterdrückung von Einschalttransienten
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP20
NEMA sonsitge
Rahmengröße
V
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 30 (6 x Iₑ für 30 s)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Kontrolleinheit
Spannungsart
DC

Climatic environmental conditions

Höhe
Über 2000 m mit 0.5 % Derating pro 100 m
Max. 2000 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
720 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
1246 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN4-ME875, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
200 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
600 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
750 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
500 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
850 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
1300 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
250 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
400 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
500 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
200 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
630 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
450 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
6 x (120 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
2 x (120 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
4 x (70 - 240) mm², Hauptleiter
Anschlusskapazität (fest)
2 x (1 - 2,5) mm², Steuerstromleitungen
2 x (120 - 240) mm², Hauptleiter
4 x (70 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
6 x (120 - 240) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
4 x (4 - 500 kcmil), Hauptleiter
6 x (4 - 500 kcmil), Hauptleiter
2 x (14 - 12), Steuerstromleitungen
2 x (4 - 500 kcmil), Hauptleiter
1 x (14 - 12), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
2 x (120 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
4 x (70 - 240) mm², Hauptleiter
6 x (120 - 240) mm², Hauptleiter
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
0.4 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
1400 mA, Steuerkreis, Reglerversorgung
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 V DC (-10 %/+10 %)
24 VDC
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 60 s, Softstartfunktion, Rampenzeiten
Kickstart
100% (Kick-Start Spannung)
Max. 2000 ms (Kick-Start Dauer)
Anstiegs-/Hochlaufzeit
180 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
720 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 169005 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 720 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 200 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 400 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 200 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 630 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige
