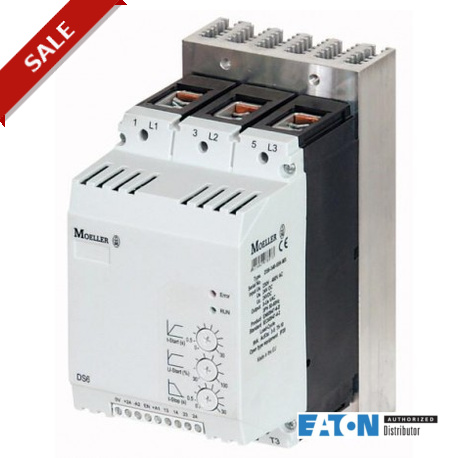

DS6-340-45K-MX 103089 EATON ELECTRIC SOFT STARTER 45KW Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DS6-340-45K-MX 103089 EATON ELECTRIC SOFT STARTER 45KW

DS6-340-45K-MX

103089

EATON-MOELLER

SOFT STARTER 45KW

Sanftstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Sanftstarter für dreiphasige Verbraucher, Netzspannung (50/60 Hz): ULN= 230 - 480 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 45 kW, bei 460 V, 60 Hz: P= 60 HP, Bemessungsbetriebsstrom AC-53: Ie= 81 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (starker Anlaufbetrieb 3 x Ie für 45 s), Bemessungsbetriebsspannung: Ue= 230 V, 400 V, 480 V, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Home > EATON - MOELLER

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Lieferprogramm
Beschreibung
 mit internen Bypass-Kontakten
Funktion
 Softstarter für dreiphasige Lasten
Netzanschlussspannung (50/60 Hz)
 ULN V AC 230 - 480
Versorgungsspannung
 Us 24 V DC
Steuerspannung
 UC 24 V DC
zugeordnete Motorleistung (Standardanschluss, In-Line)
bei 400 V, 50 Hz
 P kW 45
bei 460 V, 60 Hz
 P HP 60
Bemessungsbetriebsstrom
AC-53
 Ie A 81
Anlaufklasse
 CLASS 10 (Stern-Dreieck-Ersatz)
CLASS 20 (Schweranlauf, 3 x Iefür 45 s)
Bemessungsbetriebsspannung
 Ue 230 V
400 V
480 V
Technische Daten
Allgemeines
Normen und Bestimmungen
 IEC/EN 60947-4-2
UL 508
CSA22.2-14
GB14048
Zulassungen
 CE
Approbationen
 UL
CSA
c-Tick
UkrSEPRO
CCC
Klimafestigkeit
 Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-10
Umgebungstemperatur
Betrieb
 ϑ °C 0 - +40
bis 60 mit 1% Derating pro Kelvin Temperaturerhöhung
Lagerung
 ϑ °C -25 - +55
Aufstellungshöhe
 m 0 - 1000 m, darüber hinaus je 100 m 1% Derating, max. 2000 m
Einbaulage
 senkrecht
Schutzart
Schutzart
 IP20 (Klemmen IP00)
eingebaut
 Mit optionalen Abdeckungen aus dem NZM-Programm kann Schutzart IP40 von allen Seiten erzielt werden.
Berührungsschutz
 finger- und handrückensicher
Überspannungskategorie/Verschmutzungsgrad
 II/2
Schockfestigkeit
 8 g/11 ms
Rüttelfestigkeit nach 60721-3-2
 2M2
Funkstörgrad (IEC/EN 55011)
 A
Gewicht
 kg 1.8
Hauptstrombahnen
Bemessungsbetriebsspannung
 Ue V AC 230 - 480
Netzfrequenz
 fLN Hz 50/60
Bemessungsbetriebsstrom
 Ie A
AC-53
 Ie A 81
zugeordnete Motorleistung (Standardanschluss, In-Line)
bei 230 V, 50 Hz
 P kW 22
bei 400 V, 50 Hz
 P kW 45
bei 230 V, 60 Hz
 P HP 30
bei 460 V, 60 Hz
 P HP 60
Überlastzyklus: nach IEC/EN 60947-4-2
AC-53a
 81 A: AC-53a: 3 - 5: 75 - 10
interne Bypass-Kontakte
 ●
Kurzschlussfestigkeit
Zuordnungsart „1“
 NZMN1-M100
Zuordnungsart „2“ (zusätzlich zu den Sicherungen für Zuordnungsart „1“)
 3 x 20.610.32-200
Sicherungssockel (Anzahl x Typ)
 3 x 21.313.02
Anschlussquerschnitte
Leistungsleitungen
eindrähtig
 mm2 1 x (25 - 70)
2 x (6 - 25)
mehrdrähtig
 mm2 1 x (25 - 70)
2 x (6 - 25)
ein- oder mehrdrähtig
 AWG 1 x (12 - 2/0)
Cu-Band
 mm 2 x 9 x 0,8 9 x 9 x 0,9
Anzugsdrehmoment
 Nm 6 (≤ 10 mm²); 9 (> 10 mm²)
Schraubendreher (PZ: Pozidriv)
 mm PZ2; 1 x 6 mm
Steuerleitungen
eindrähtig
 mm2 1 x (0,5 - 2,5)
2 x (0,5 - 1,0)
feindrähtig mit Aderendhülse
 mm2 1 x (0,5 - 1,5)
2 x (0,5 - 0,75)
mehrdrähtig
 mm2 1 x (0,5 - 1,5)
2 x (0,5 - 1,0)
ein- oder mehrdrähtig
 AWG 1 x (21 - 14)
2 x (21 - 18)
Anzugsdrehmoment
 Nm 0,4
Schraubendreher
 mm 0,6 x 3,5
Steuerstromkreis
Digital-Eingänge
Steuerspannung
DC-betätigt
 V DC 24 V DC +10 %/- 15 %
Stromaufnahme 24 V
 mA
externe 24 V (ohne Last)
 mA 14
Anzugsspannung
 x Us
DC-betätigt
 V DC 17.3 - 27
Abfallspannung
 x Us
DC-betätigt
 V DC 0 - 3
Anzugszeit
DC-betätigt
 ms 250
Abfallzeit
DC-betätigt
 ms 190
Reglerversorgung
Spannung
 Us V 24 V DC +10 %/- 15 %
Stromaufnahme
 Ie mA < 65
Stromaufnahme Spitzenbelastung (Bypass schließen) bei 24 V DC
 IPeak A/ms 0,6/50
Hinweis
 Externe Versorgungsspannung
Relaisausgänge
Anzahl
 2 (TOR, Ready)
Spannungsbereich
 V AC 250
Strombereich AC-11
 A 3 A, AC-11
Softstartfunktion
Rampenzeiten
Hochlaufzeit
 s 1 - 30
Verzögerungszeit
 s 0 - 30
Startspannung (= Abschaltspannung)
 % 30 100
Startspannung
 % 30 - 100
Anwendungsgebiete
Anwendungsgebiete
 sanftes Starten von Drehstrom-Asynchronmotoren
3-phasige Motoren
 ●
Funktionen
schnelles Schalten (Halbleiterschütz)
 - (minimale Rampenzeit 1s)
Softstartfunktion
 ●
Wendestarter
 externe Lösung erforderlich
Unterdrückung von Einschalttransienten
 ●
Unterdrückung von Gleichstromanteilen bei Motoren
 ●
Potentialtrennung zwischen Leistungsteil und Ansteuerung
 ●
Hinweise


Bemessungsstoßspannungsfestigkeit:

  • 1.2 µs/50 µs (Anstiegszeit/Abklingzeit des Impulses nach IEC/EN 60947‐2 bzw. ‐3)
  • gilt für Steuerstromkreis/Leistungsteil/Gehäuse
Technische Daten nach ETIM 6.0
Bemessungsbetriebsstrom Ie bei 40 °C Tu
 A 81
Bemessungsbetriebsspannung Ue
 V 230 - 460
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V
 kW 22
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V
 kW 45
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V
 kW 0
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V
 kW 0
Interne Überbrückung
 ja
Mit Display
 nein
Drehmoment-Regelung
 nein
Bemessungsumgebungstemperatur ohne Derating
 °C 40
Bemessungssteuerspeisespannung Us bei AC 50 Hz
 V 0 - 0
Bemessungssteuerspeisespannung Us bei AC 60 Hz
 V 0 - 0
Bemessungssteuerspeisespannung Us bei DC
 V 24 - 24
Spannungsart zur Betätigung
 DC
Integrierter Überlastschutz des Motors
 nein
Approbationen
Product Standards IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 No 14-05 CE marking
UL File No. E251034
UL Category Control No. NMFT
CSA File No. 012528
CSA Class No. 3211-06
North America Certification UL listed, CSA certified
Specially designed for North America No
Suitable for Branch circuits
Current Limiting Circuit-Breaker No
Max. Voltage Rating 480 V
Degree of Protection IP20; UL/CSA Type 1
Abmessungen
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
AWA8250-2330 Softstarter DS6
MN03902001Z (AWB8250-1346) Auslegung von Softstartern

ETIM for 103089 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Interne Überbrückung (EF009214) Nein
Mit Display (EF000458) Nein
Drehmoment-Regelung (EF009215) Nein
Integrierter Überlastschutz des Motors (EF007297) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DS6-340-45K-MX 103089 103089_DE.pdf 203 Kbytes DS6-340-45K-MX 103089 103089_DE.pdf
