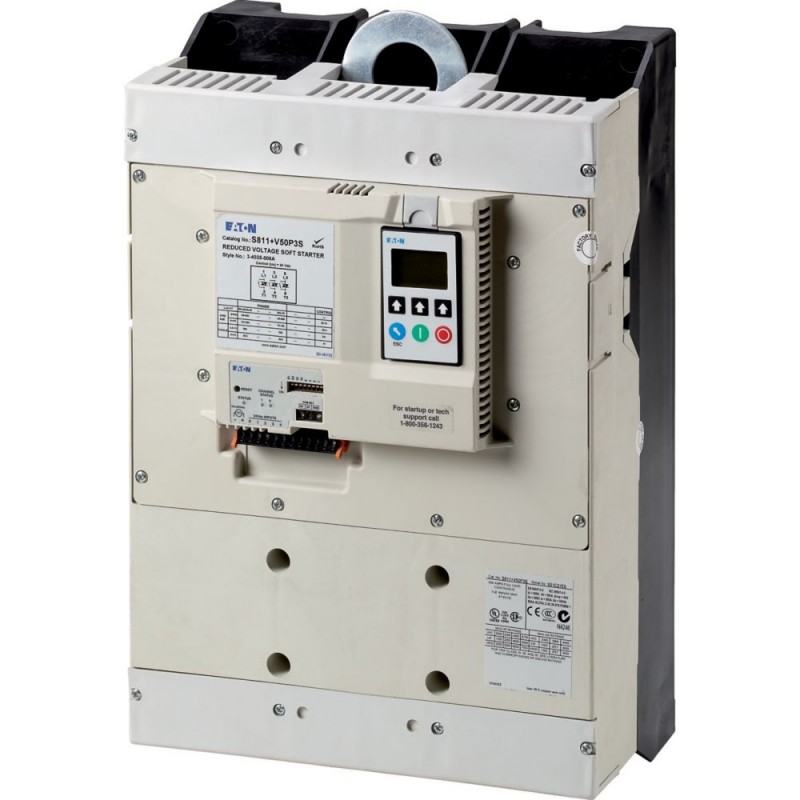

S811+V36V3S 168995 Y7-168995 EATON ELECTRIC Softstarter, 361 A, 200 690 V AC, Us 24 V DC mit Bedieneinheit u.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+V36V3S 168995 Y7-168995 EATON ELECTRIC Softstarter, 361 A, 200 690 V AC, Us 24 V DC mit Bedieneinheit u..

S811+V36V3S

168995

Y7-168995

EATON-MOELLER

Softstarter, 361 A, 200 - 690 V AC, Us= 24 V DC mit Bedieneinheit und Pumpenalgorithmus, für 690-V-Netze, Baugröße V

S811+V36V3S

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für Drehstrom, mit Steuergerät und Pumpenalgorithmus, für 690-V-Netze, Netzspannung (50/60 Hz): ULN= 200 - 690 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 200 kW, bei 690 V, 50 Hz: P= 315 kW, bei 460 V, 60 Hz: P= 300 PS, Bemessungsbetriebsstrom AC-53: Ie= 361 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (starker Anlaufbetrieb 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, 600 V , 690 V, Anschluss an SmartWire-DT: nein, Baugröße: V, Bestellinformationen: Reihenklemmen für die Klemmen sind für die Baugrößen T, U und V erforderlich -> Zubehör, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $8,240.90
Stückpreis: $8,240.90
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Softstarter
Katalognummer
168995
Produkt Länge/Tiefe
187.8 mm
Produkthöhe
420.8 mm
Produktbreite
280.6 mm
Produktgewicht
41.4 kg
Zertifikat(e)
C-Tick
UL Category Control No.: NMFT
GB14048
CE
UL File No.: E202571
UL 508
CSA22.2-14-1995
UL
CCC
CSA
IEC/EN 60947-4-2
EAN
4015081654901
Modellcode
S811+V36V3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
Anzeige
interne Bypass-Kontakte
Interne Überbrückung
Motorüberlastschutz
Funktionen
Unterdrückung von Einschalttransienten
Unterlasterkennung
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Softstartfunktion
Strombegrenzung
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Überlasterkennung
Unterdrückung von Gleichstromanteilen bei Motoren
eine Drehrichtung
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP00
NEMA sonsitge
Rahmengröße
V
Netzspannung - min
200 V
Netzspannung - max
690 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 30 (6 x Iₑ für 30 s)
KLASSE 10 (Stern-Dreieck-Ersatz)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Bedieneinheit und Pumpenalgorithmus, für 690-V-Netze
Spannungsart
DC

Climatic environmental conditions

Höhe
Max. 2000 m
Über 2000 m mit 0.5 % Derating pro 100 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
360 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
690 V
Bemessungsdaten Kurzschlussschutz
NZMN3-S400, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
690 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
125 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
150 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
300 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
350 HP
Zugeordn. Motorleistg b. 690V, 60Hz, 3phas
450 HP
Zugeordn. Motorleistg in-delta b. 690V 60Hz
750 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
110 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
200 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
250 kW
Bemessungsbetriebsleistung bei 690 V, 50 Hz
315 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (1 - 2,5) mm², Steuerstromleitungen
2 x (120 - 240) mm², Hauptleiter
6 x (120 - 240) mm², Hauptleiter
4 x (70 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
Anschlusskapazität (fest)
4 x (70 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (120 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
6 x (120 - 240) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
4 x (4 - 500 kcmil), Hauptleiter
1 x (14 - 12), Steuerstromleitungen
2 x (4 - 500 kcmil), Hauptleiter
6 x (4 - 500 kcmil), Hauptleiter
2 x (14 - 12), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
2 x (120 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
6 x (120 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
4 x (70 - 240) mm², Hauptleiter
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
0.4 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
1400 mA, Steuerkreis, Reglerversorgung
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 VDC
24 V DC (-10 %/+10 %)
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 120 s, Softstartfunktion, Rampenzeiten
Kickstart
Max. 2000 ms (Kick-Start Dauer)
100% (Kick-Start Spannung)
Anstiegs-/Hochlaufzeit
360 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
361 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 168995 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 360 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 110 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 200 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 200 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 315 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP00
Schutzart (NEMA) (EF011959) sonstige
