S811+V36P3S 168994 Y7-168994 EATON ELECTRIC Softstarter, 361 A, 200 600 V AC, Us 24 V DC mit Bedieneinheit u.. Vergrößern

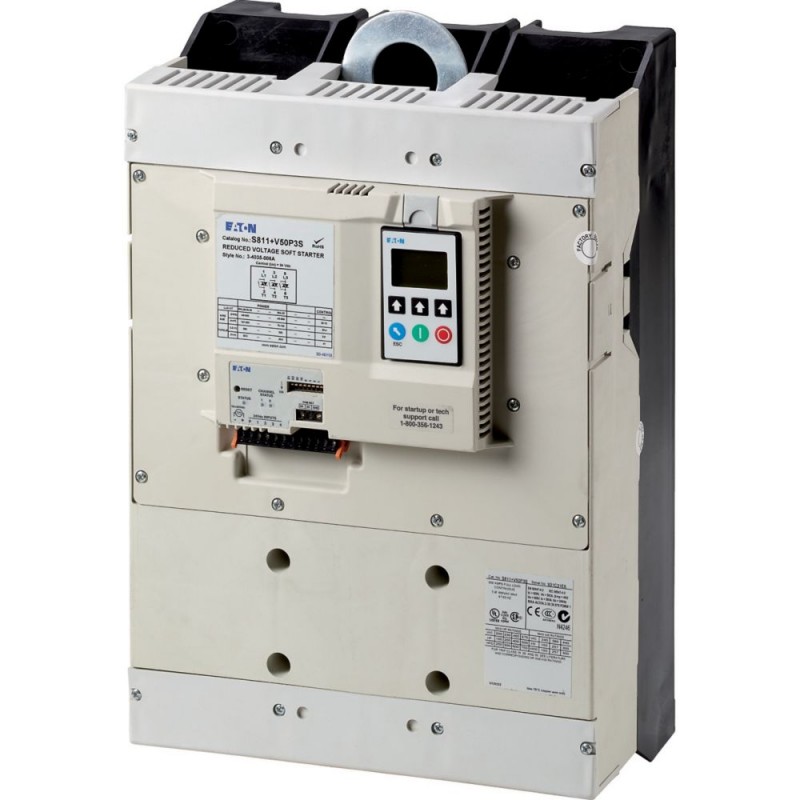

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S811+V36P3S 168994 Y7-168994 EATON ELECTRIC Softstarter, 361 A, 200 600 V AC, Us 24 V DC mit Bedieneinheit u..

S811+V36P3S

168994

Y7-168994

EATON-MOELLER

Softstarter, 361 A, 200 - 600 V AC, Us= 24 V DC mit Bedieneinheit und Pumpenalgorithmus, Baugröße V

S811+V36P3S

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für Drehstrom, mit Steuergerät und Pumpenalgorithmus, Netzanschlussspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 200 kW, bei 460 V, 60 Hz: P= 300 PS, Bemessungsbetriebsstrom AC-53: Ie= 361 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 623 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (Starkanlauf 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V , 600 V, Anschluss an SmartWire-DT: nein, Baugröße: V, Bestellinformationen: Reihenklemmen für die Klemmen sind für die Baugrößen T, U und V erforderlich -> Zubehör, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $8,062.23
Stückpreis: $8,062.23
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Soft starter
Katalognummer
168994
Produkt Länge/Tiefe
187.8 mm
Produkthöhe
420.8 mm
Produktbreite
280.6 mm
Produktgewicht
41.4 kg
Zertifikat(e)
UL
CSA Class No.: 3211-06
CSA-C22.2 No. 14
UL 508
CCC
CE
CSA22.2-14-1995
UL Category Control No.: NMFT
GB14048
IEC/EN 60947-4-2
CSA
CSA File No.: LR 353
UL File No.: E202571
C-Tick
EAN
4015081654895
Modellcode
S811+V36P3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
Motorüberlastschutz
Anzeige
Interne Überbrückung
interne Bypass-Kontakte
Funktionen
Unterdrückung von Gleichstromanteilen bei Motoren
Unterlasterkennung
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Strombegrenzung
eine Drehrichtung
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Überlasterkennung
Unterdrückung von Einschalttransienten
Softstartfunktion
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP20
NEMA sonstige
Rahmengröße
V
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 30 (6 x Iₑ für 30 s)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Bedieneinheit und Pumpenalgorithmus
Spannungsart
Gleichstrom

Climatic environmental conditions

Höhe
Max. 2000 m
Über 2000 m mit 0.5 % Derating pro 100 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
360 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
623 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN3-S400, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
125 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
125 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
300 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
350 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
250 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
500 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
600 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
110 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
200 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
250 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
200 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
315 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
450 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
6 x (120 - 240) mm², Hauptleiter
4 x (70 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (120 - 240) mm², Hauptleiter
Anschlusskapazität (fest)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (120 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
4 x (70 - 240) mm², Hauptleiter
6 x (120 - 240) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (14 - 12), Steuerstromleitungen
4 x (4 - 500 kcmil), Hauptleiter
2 x (4 - 500 kcmil), Hauptleiter
1 x (14 - 12), Steuerstromleitungen
6 x (4 - 500 kcmil), Hauptleiter
Anschlusskap. (mehrdräht.)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (1 - 2,5) mm², Steuerstromleitungen
4 x (70 - 240) mm², Hauptleiter
6 x (120 - 240) mm², Hauptleiter
2 x (120 - 240) mm², Hauptleiter
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
Anzugsdrehmoment
0.4 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
1400 mA, Steuerkreis, Reglerversorgung
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 V DC (-10 %/+10 %)
24 VDC
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 120 s, Softstartfunktion, Rampenzeiten
Kickstart
Max. 2000 ms (Kick-Start Dauer)
100% (Kick-Start Spannung)
Anstiegs-/Hochlaufzeit
360 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
361 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 168994 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 360 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 110 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 200 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 200 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 315 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S811+V36P3S Y7-168994 168994 DE_169872.pdf 2 Mbytes S811+V36P3S Y7-168994 168994 DE_169872.pdf
