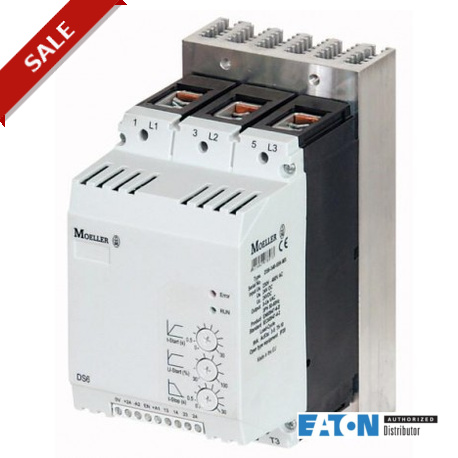

Normen und Bestimmungen
IEC/EN 60947-4-2
UL 508
CSA22.2-14
GB14048
Approbationen
UL
CSA
c-Tick
UkrSEPRO
CCC
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-10
UmgebungstemperaturBetrieb [ϑ]
0 - +40
bis 60 mit 1% Derating pro Kelvin Temperaturerhöhung °C
UmgebungstemperaturLagerung [ϑ]
-25 - +55 °C
Aufstellungshöhe
0 - 1000 m, darüber hinaus je 100 m 1% Derating, max. 2000 m m
SchutzartSchutzart
IP20 (Klemmen IP00)
Schutzarteingebaut
Mit optionalen Abdeckungen aus dem NZM-Programm kann Schutzart IP40 von allen Seiten erzielt werden.
Berührungsschutz
finger- und handrückensicher
Überspannungskategorie/Verschmutzungsgrad
II/2
Schockfestigkeit
8 g/11 ms
Rüttelfestigkeit nach 60721-3-2
2M2
Funkstörgrad (IEC/EN 55011)
A
Bemessungsbetriebsspannung [Ue]
230 - 480 V AC
Netzfrequenz [fLN]
50/60 Hz
Bemessungsbetriebsstrom [Ie]AC-53 [Ie]
55 A
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 230 V, 50 Hz [P]
15 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 400 V, 50 Hz [P]
30 kW
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 230 V, 60 Hz [P]
20 HP
zugeordnete Motorleistung (Standardanschluss, In-Line)bei 460 V, 60 Hz [P]
40 HP
Überlastzyklus: nach IEC/EN 60947-4-2AC-53a
55 A: AC-53a: 3 - 5: 75 - 10
Überlastzyklus: nach IEC/EN 60947-4-2interne Bypass-Kontakte
●
KurzschlussfestigkeitZuordnungsart „1“
NZMN1-M63/PKZM4-58
KurzschlussfestigkeitZuordnungsart „2“ (zusätzlich zu den Sicherungen für Zuordnungsart „1“)
3 x 20.282.20-125
Sicherungssockel (Anzahl x Typ)
3 x 21.189.01
Leistungsleitungeneindrähtig
1 x (25 - 70)
2 x (6 - 25) mm2
Leistungsleitungenmehrdrähtig
1 x (25 - 70)
2 x (6 - 25) mm2
Leistungsleitungenein- oder mehrdrähtig
1 x (12 - 2/0) AWG
LeistungsleitungenCu-Band
2 x 9 x 0,89 x 9 x 0,9 mm
LeistungsleitungenAnzugsdrehmoment
6 (≤ 10 mm²); 9 (> 10 mm²) Nm
LeistungsleitungenSchraubendreher (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Steuerleitungeneindrähtig
1 x (0,5 - 2,5)
2 x (0,5 - 1,0) mm2
Steuerleitungenfeindrähtig mit Aderendhülse
1 x (0,5 - 1,5)
2 x (0,5 - 0,75) mm2
Steuerleitungenmehrdrähtig
1 x (0,5 - 1,5)
2 x (0,5 - 1,0) mm2
Steuerleitungenein- oder mehrdrähtig
1 x (21 - 14)
2 x (21 - 18) AWG
SteuerleitungenAnzugsdrehmoment
0,4 Nm
SteuerleitungenSchraubendreher
0,6 x 3,5 mm
Digital-EingängeSteuerspannungDC-betätigt
24 V DC +10 %/- 15 % V DC
Digital-EingängeStromaufnahme 24 Vexterne 24 V (ohne Last)
14 mA
Digital-EingängeAnzugsspannungDC-betätigt
17.3 - 27 V DC
Digital-EingängeAbfallspannung [x Us]DC-betätigt
0 - 3 V DC
Digital-EingängeAnzugszeitDC-betätigt
250 ms
Digital-EingängeAbfallzeitDC-betätigt
190 ms
ReglerversorgungSpannung [Us]
24 V DC +10 %/- 15 % V
ReglerversorgungStromaufnahme [Ie]
< 65 mA
ReglerversorgungStromaufnahme Spitzenbelastung (Bypass schließen) bei 24 V DC [IPeak]
0,6/50 A/ms
ReglerversorgungHinweis
Externe Versorgungsspannung
RelaisausgängeAnzahl
2 (TOR, Ready)
RelaisausgängeSpannungsbereich
250 V AC
RelaisausgängeStrombereich AC-11
3 A, AC-11 A
RampenzeitenHochlaufzeit
1 - 30 s
RampenzeitenVerzögerungszeit
0 - 30 s
Startspannung (= Abschaltspannung)
30100 %
AnwendungsgebieteAnwendungsgebiete
sanftes Starten von Drehstrom-Asynchronmotoren
Anwendungsgebiete3-phasige Motoren
●
schnelles Schalten (Halbleiterschütz)
- (minimale Rampenzeit 1s)
Wendestarter
externe Lösung erforderlich
Unterdrückung von Einschalttransienten
●
Unterdrückung von Gleichstromanteilen bei Motoren
●
Potentialtrennung zwischen Leistungsteil und Ansteuerung
●
Bemessungsstoßspannungsfestigkeit:
- 1.2 µs/50 µs (Anstiegszeit/Abklingzeit des Impulses nach IEC/EN 60947‐2 bzw. ‐3)
- gilt für Steuerstromkreis/Leistungsteil/Gehäuse
