S811+T24P3S

168988

Y7-168988

EATON-MOELLER

Softstarter, 3-phasig, 240 A, Ue= 200 - 600 VAC

S811+T24P3S

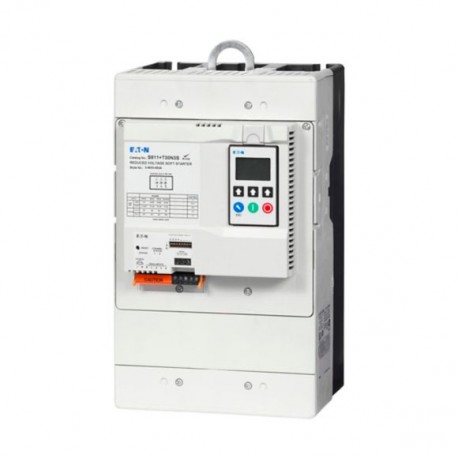

Eaton S811 Softstarter, 240 A, 200 - 600 V AC, Us= 24 V DC, mit Bedieneinheit und Pumpenalgorithmus, Baugröße T

Softstarter, Beschreibung: Mit internen Bypass-Kontakten, Funktion: Softstarter für Drehstrom, mit Steuergerät und Pumpenalgorithmus, Netzspannung (50/60 Hz): ULN= 200 - 600 V AC, Versorgungsspannung: Us= 24 V DC, Steuerspannung: UC= 24 V DC, Zugeordnete Motorleistung (Standardanschluss, Inline) bei 400 V, 50 Hz: P= 132 kW, bei 460 V, 60 Hz: P= 200 PS, Bemessungsbetriebsstrom AC-53: Ie= 240 A, Bemessungsbetriebsstrom AC-53, In-Delta: Ie= 415 A, Anlaufklasse: KLASSE 10 (Stern-Dreieck-Austausch), KLASSE 20 (starker Anlaufbetrieb 3 x Ie für 45 s), KLASSE 30 (6 x Ie für 30 s), Bemessungsbetriebsspannung: Ue= 200 V, 230 V, 400 V, 480 V, 600 V, Anschluss an SmartWire-DT: nein, Baugröße: T, Bestellinformationen: Reihenklemmen für die Klemmen werden für die Baugrößen T, U und V benötigt -> Zubehör, Normen: IEC/EN 60947-4-2, UL 508, CSA22.2-14-1995, GB14048

Mehr Infos


Niederspannungsschaltgeräte > Sanftstarter

Hochleistungs-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $4,577.06
Stückpreis: $4,577.06
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton S811 Soft starter
Katalognummer
168988
Produkt Länge/Tiefe
164.4 mm
Produkthöhe
322.9 mm
Produktbreite
194.4 mm
Produktgewicht
18.6 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
EN 60947-4-2
UL Recognized
UL Listed
IEC 60947-4-2
CSA file No. 3211-06
CSA Certified for Elevator Duty
IEC/EN 60947-4-2
GB14048
CE
UL 508
UL Category Control No.: NMFT
CSA
UL File No.: E202571
CSA File No.: LR 353
CCC
CSA Class No.: 3211-06, 2411-01
CSA-C22.2 No. 14
UL
C-Tick
CSA22.2-14-1995
EAN
4015081654833
Modellcode
S811+T24P3S

Features & Functions

Fehlerspeicher
10 Fehler
Ausstattung:
interne Bypass-Kontakte
Motorüberlastschutz
Display
Interne Überbrückung
Funktionen
Potentialtrennung zwischen Leistungsteil und Ansteuerung
Unterlasterkennung
Strombegrenzung
Unterdrückung von Gleichstromanteilen bei Motoren
Mindest. Rampenzeit 1 s - schnelles Schalten (Halbleiterschütz)
Softstartfunktion
Überlasterkennung
eine Drehrichtung
Unterdrückung von Einschalttransienten
Schn.st.
Modbus RTU (eingebaut)

General

Klasse
Regelbar
Anbindung an SmartWire-DT
Nein
Schutzart
IP00
NEMA sonstige
Rahmengröße
T
Netzspannung - min
200 V
Netzspannung - max
600 V
Einbaulage
beliebig
Überspannungskategorie
II
Verschmutzungsgrad
3
Funkstörklasse
Klasse A (EN 55011)
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Bemessungsisolationsspan. (Ui)
660 V
Schockfestigkeit
15 g, Mechanisch
Startklasse
KLASSE 10 (Stern-Dreieck-Ersatz)
KLASSE 20 (Schweranlauf 3 x Iₑ für 45 s)
KLASSE 30 (6 x Iₑ für 30 s)
Geeignet für
Nebenstromkreise, nicht als BCPD, (UL/CSA)
Typ
Softstarter für dreiphasige Lasten, mit Bedieneinheit und Pumpenalgorithmus
Benutzt mit
Drehstrommotoren
Spannungsart
Gleichstrom

Climatic environmental conditions

Höhe
Max. 2000 m
Über 2000 m mit 0.5 % Derating pro 100 m
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur – min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
-50 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Main conducting paths

Überlastzykl.
AC-53a: 4,0 - 32: 99 - 3
Bemess.betriebsstrom (le) bei AC-53
240 A
Bemess.betriebsstrom (le) bei AC-53, in-delta
415 A
Bemessungsbetriebsspannung (Ue) - min
200 V
Bemessungsbetriebsspannung (Ue) - max
600 V
Bemessungsdaten Kurzschlussschutz
NZMN3-S250, Zuordnungsart "1", Stromführenden Hauptpfade
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Nennspannung - max.
600 V

Motor rating

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
75 HP
Zugeordn. Motorleistg b. 220/230V, 60Hz, 3phas
75 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
200 HP
Zugeordn. Motorleistg b. 600V, 60Hz, 3phas
200 HP
Zugeordn. Motorleistg in-delta b 220/230V 60Hz
150 HP
Zugeordn. Motorleistg in-delta b. 460/480V 60Hz
350 HP
Zugeordn. Motorleistg in-delta b 575/600V 60Hz
450 HP
Bemessungsbetriebsleistung bei 220/230 V, 50 Hz
75 kW
Bemessungsbetriebsleistung bei 400 V, 50 Hz
132 kW
Bemessungsbetriebsleistung bei 500 V, 50 Hz
160 kW
Bemess.betr.leistg in–delta bei 220/230 V, 50 Hz
132 kW
Bemess.betr.leistg in–delta bei 400 V, 50 Hz
200 kW
Bemess.betr.leistg in–delta bei 500 V, 50 Hz
250 kW

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (25 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (70 - 240) mm², Hauptleiter
Anschlusskapazität (fest)
1 x (2,5 - 4) mm², Steuerstromleitungen
2 x (25 - 240) mm², Hauptleiter
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (70 - 240) mm², Hauptleiter
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (14 - 12), Steuerstromleitungen
2 x (4 - 500 kcmil), Hauptleiter
1 x (4 - 500 kcmil), Hauptleiter
1 x (14 - 12), Steuerstromleitungen
Anschlusskap. (mehrdräht.)
2 x (1 - 2,5) mm², Steuerstromleitungen
1 x (70 - 240) mm², Hauptleiter
2 x (25 - 240) mm², Hauptleiter
1 x (2,5 - 4) mm², Steuerstromleitungen
Schraubendrehergröße
0,6 x 3,5 mm, Klemmschrauben, Steuerstromleitungen
4 mm für Innensechskant-Gewindeschraube, Anschlussschraube, Hauptleiter
Anzugsdrehmoment
25,5 Nm (≤ 150 mm²)
28,3 Nm (> 150 mm²)
0.4 Nm, Schraubklemmen, Steuerstromleitungen

Control circuit

Stromverbrauch
10 A/150 ms, Steuerkreis, Reglerversorgung bei Spitzenbelastung (Bypass schließen) bei 24 V DC
100 mA, Steuerkreis, Digitaleingänge, externe 24 V (ohne Last)
1000 mA, Steuerkreis, Reglerversorgung
150 mA, Steuerkreis, Digitaleingänge, externe 24 V
Rückfallzeit
100 ms, DC-betätigt
Abfallspannung
0 - 3 V, DC-betätigt
Ansprechzeit
100 ms bei DC
Anzugsspannung
21,6 - 26,4 V DC
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Input/Output

Eingangsstrom
4 - 20 mA (Analog-Eingänge)
Anzahl Eingänge
1 (Eingangsstrom)
Anzahl der Ausgänge
2 Relaisausgänge (programmierbar)
Ausgangsspannung
120 V AC/DC (Relaisausgänge)
Schutz
Finger- und handrückensicher, Berührungsschutz
Bemessungssteuerspannung (Uc)
24 V DC (-10 %/+10 %)
24 VDC
Bemessungsbetriebsstrom (le) bei AC-11
3 A

Soft start function

Anwendung
Verzögerungszeit
0 - 120 s, Softstartfunktion, Rampenzeiten
Kickstart
Max. 2000 ms (Kick-Start Dauer)
100% (Kick-Start Spannung)
Anstiegs-/Hochlaufzeit
360 s
Startspanng
Max. 85 %, Softstartfunktion, Startspannung = Abschaltspannung

Design verification

Geräteverlustleistung, stromabhängig pvid
25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
240 A
Statische Verlustleistung, stromunabhängig PVS
25 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 168988 Niederspannungsschaltgeräte (EC000640)
Merkmal Wert
Bemessungsbetriebsstrom Ie bei 40 °C Tu (EF007039) 240 A
Bemessungsbetriebsspannung Ue (EF002418) 200 V
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V (EF007053) 75 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V (EF007054) 132 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V (EF007055) 132 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V (EF007056) 200 kW
Funktion (EF000030) eine Drehrichtung
Interne Überbrückung (EF009214) Ja
Mit Display (EF000458) Ja
Drehmoment-Regelung (EF009215) Nein
Bemessungsumgebungstemperatur ohne Derating (EF007074) 50 °C
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Integrierter Überlastschutz des Motors (EF007297) Ja
Auslöseklasse (EF006668) einstellbar
Schutzart (IP) (EF005474) IP00
Schutzart (NEMA) (EF011959) sonstige
