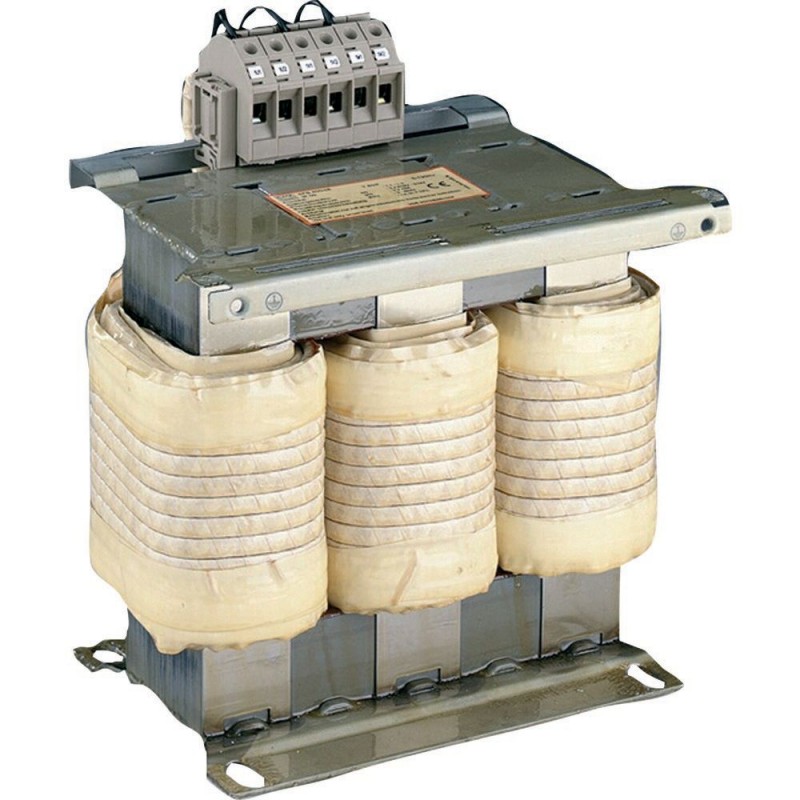

DX-SIN3-061 271599 Y7-271599 EATON ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 61 A, für Frequenzumrichter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DX-SIN3-061 271599 Y7-271599 EATON ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 61 A, für Frequenzumrichter

DX-SIN3-061

271599

Y7-271599

EATON-MOELLER

Sinusfilter, 3-phasig, 400 VAC, 61 A, für Frequenzumrichter

DX-SIN3-061

Eaton DX Sinusfilter, dreiphasig, 500 V + 0% (50/60 Hz) V AC, 61 A, verwendbar für: DA1, SVX, SPX

Sinusfilter, Beschreibung: dreiphasig, Bemessungsbetriebsstrom: Ie= 61 A, Zur Verwendung mit: DA1, SVX, SPX

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Frequenzregler

Power XL Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,514.14
Stückpreis: $1,514.14
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DX Sine filter
Katalognummer
271599
Produkt Länge/Tiefe
300 mm
Produkthöhe
315 mm
Produktbreite
228 mm
Produktgewicht
35 kg
Zertifikat(e)
UL report applies to both US and Canada
UL 508C
CSA-C22.2 No. 14
IEC/EN61800-3
Certified by UL for use in Canada
UL
CE
IEC/EN61800-5
UL Category Control No.: NMTR2, NMTR8
UL File No.: E300273
EAN
4015082715991
Modellcode
DX-SIN3-061

Merkmale und Funktionen

Ausstattung:
PE-Bolzen
Anschlussklemmen
Anzahl der Phasen
3

Allgemein

Art des Zubehörs/Ersatzteils
Filter
Schutzart
IP00
Einschaltdauer
100 %
Isolierstoffklasse
F
Produktkategorie
Zubehör
Geeignet für
Nebenstromkreise, (UL/CSA)
Benutzt mit
DA1
DM1
DG1

Umgebungsbedingungen, Mechanik

Einbaulage
Einbaufreiräume < 100 mm
Senkrecht stehend
Horizontal aufgehängt

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – max
45 °C
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungstemperatur Lagerung - max
85 °C
Umgebungstemperatur Lagerung - min
-25 °C
Details Betriebstemperatur
-10 - 45 °C (bis zu 70 °C mit Stromderating)

Anschlussquerschnitte

Anzugsdrehmoment
1.5 Nm, Schraubklemmen

Bemessungswerte

Zulässige Anschlussspannung
Max. 500 V AC (5–150 Hz)
Bemessungsfrequenz - min
0 Hz
Bemessungsfrequenz - max
120 Hz
Nenninduktivität
1 mH
Bemessungsbetriebsstrom (Ie) - max
61 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Nennspannung - max.
480 V
Spanngsabf. Uk
8.3 %

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
280 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
61 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 271599 Niederspannungsschaltgeräte (EC002025)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Filter
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein
