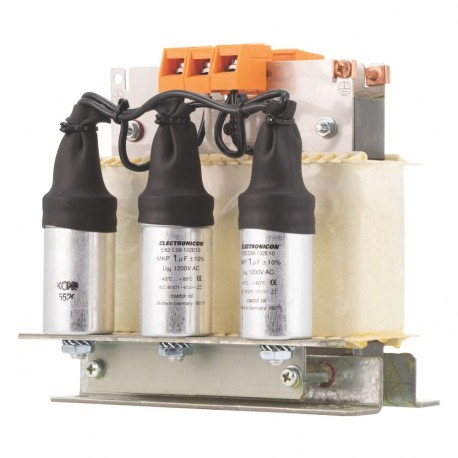

DX-SIN3-004 271538 Y7-271538 EATON ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 4 A, für Frequenzumrichter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DX-SIN3-004 271538 Y7-271538 EATON ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 4 A, für Frequenzumrichter

DX-SIN3-004

271538

Y7-271538

EATON-MOELLER

Sinusfilter, 3-phasig, 400 VAC, 4 A, für Frequenzumrichter

DX-SIN3-004

Eaton DX Sinusfilter, dreiphasig, 500 V + 0% (50/60 Hz) V AC, 4 A, verwendbar für: DC1, DA1, DG1, SVX, SPX

Sinusfilter, Beschreibung: dreiphasig, Bemessungsbetriebsstrom: Ie= 4 A, Zur Verwendung mit: DC1, DA1, DG1, SVX, SPX

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Frequenzregler

Eaton Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $550.84
Stückpreis: $550.84
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DX Sinusfilter
Katalognummer
271538
Produkt Länge/Tiefe
155 mm
Produkthöhe
160 mm
Produktbreite
105 mm
Produktgewicht
4.2 kg
Zertifikat(e)
CSA-C22.2 No. 14
IEC/EN61800-3
IEC/EN61800-5
UL
UL File No.: E300273
CE
Certified by UL for use in Canada
UL Category Control No.: NMTR2, NMTR8
UL report applies to both US and Canada
UL 508C
EAN
4015082715380
Modellcode
DX-SIN3-004

Merkmale und Funktionen

Ausstattung:
PE-Bolzen
Anschlussklemmen
Anzahl der Phasen
3

Allgemein

Art des Zubehörs/Ersatzteils
Filter
Schutzart
IP00
Einschaltdauer
100 %
Isolierstoffklasse
[ETIM] Anzahl der Steckdosen mit Erdungsstift
Produktkategorie
Zubehör
Geeignet für
Nebenstromkreise, (UL/CSA)
Benutzt mit
DC1
DA1
DM1
DG1

Umgebungsbedingungen, Mechanik

Einbaulage
Einbaufreiräume < 100 mm
Senkrecht stehend
Horizontal aufgehängt

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – max
45 °C
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungstemperatur Lagerung - max
85 °C
Umgebungstemperatur Lagerung - min
-25 °C
Details Betriebstemperatur
-10 - 45 °C (bis zu 70 °C mit Stromderating)

Bemessungswerte

Zulässige Anschlussspannung
Max. 500 V AC (5–150 Hz)
Bemessungsfrequenz - min
0 Hz
Bemessungsfrequenz - max
120 Hz
Nenninduktivität
11 mH
Bemessungsbetriebsstrom (Ie) - max
4 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Nennspannung - max.
480 V
Spanngsabf. Uk
7.5 %

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
50 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
4 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 271538 Niederspannungsschaltgeräte (EC002025)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Filter
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
