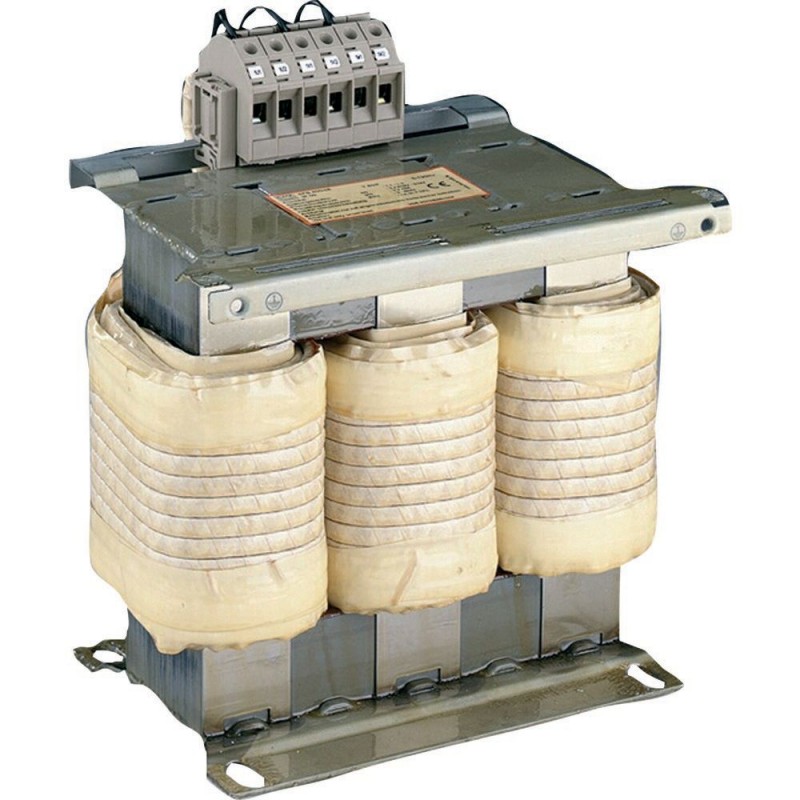

DX-SIN3-037 271595 Y7-271595 EATON ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 37 A, für Frequenzumrichter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DX-SIN3-037 271595 Y7-271595 EATON ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 37 A, für Frequenzumrichter

DX-SIN3-037

271595

Y7-271595

EATON-MOELLER

Sinusfilter, 3-phasig, 400 VAC, 37 A, für Frequenzumrichter

DX-SIN3-037

Eaton DX Sinusfilter, dreiphasig, 500 V + 0% (50/60 Hz) V AC, 37 A, verwendbar für: DG1

Sinusfilter, Beschreibung: dreiphasig, Bemessungsbetriebsstrom: Ie= 37 A, Zur Verwendung mit: DG1

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Frequenzregler

Power XL Frequenzumrichter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,156.32
Stückpreis: $1,156.32
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton DX Sine filter
Katalognummer
271595
Produkt Länge/Tiefe
240 mm
Produkthöhe
280 mm
Produktbreite
210 mm
Produktgewicht
21.3 kg
Zertifikat(e)
IEC/EN61800-3
CE
CSA-C22.2 No. 14
Certified by UL for use in Canada
UL 508C
UL report applies to both US and Canada
UL
UL Category Control No.: NMTR2, NMTR8
IEC/EN61800-5
UL File No.: E300273
EAN
4015082715953
Modellcode
DX-SIN3-037

Merkmale und Funktionen

Ausstattung:
PE-Bolzen
Anschlussklemmen
Anzahl der Phasen
3

Allgemein

Art des Zubehörs/Ersatzteils
Filter
Schutzart
IP00
Einschaltdauer
100 %
Isolierstoffklasse
F
Produktkategorie
Zubehör
Geeignet für
Nebenstromkreise, (UL/CSA)
Benutzt mit
DM1
DC1
DA1
DG1

Umgebungsbedingungen, Mechanik

Einbaulage
Einbaufreiräume < 100 mm
Senkrecht stehend
Horizontal aufgehängt

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – max
45 °C
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungstemperatur Lagerung - max
85 °C
Umgebungstemperatur Lagerung - min
-25 °C
Details Betriebstemperatur
-10 - 45 °C (bis zu 70 °C mit Stromderating)

Anschlussquerschnitte

Anschlusskapazität
20 - 6 AWG
Anzugsdrehmoment
1.5 Nm, Schraubklemmen

Bemessungswerte

Zulässige Anschlussspannung
Max. 500 V AC (5–150 Hz)
Bemessungsfrequenz - min
0 Hz
Bemessungsfrequenz - max
120 Hz
Nenninduktivität
1.7 mH
Bemessungsbetriebsstrom (Ie) - max
37 A
Bemessungsbetriebsspannung (Ue) - max
400 V
Nennspannung - max.
480 V
Spanngsabf. Uk
8.6 %

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
100 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
37 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 271595 Niederspannungsschaltgeräte (EC002025)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Filter
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein
