> >>DX-SIN3-250 271605 ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 250 A, für Frequenzumrichter
Vorheriges Produkt Nächstes Produkt

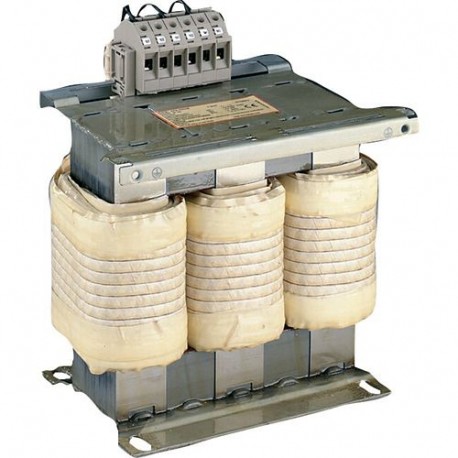

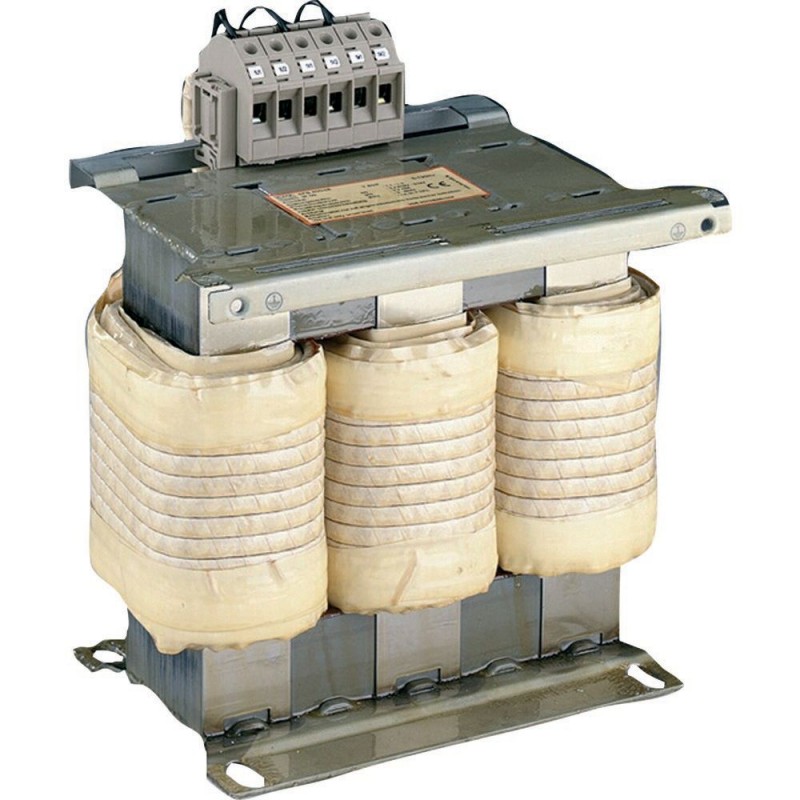

DX-SIN3-250 271605 EATON ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 250 A, für Frequenzumrichter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DX-SIN3-250 271605 EATON ELECTRIC Sinusfilter, 3-phasig, 400 VAC, 250 A, für Frequenzumrichter

DX-SIN3-250

271605

EATON-MOELLER

Sinusfilter, 3-phasig, 400 VAC, 250 A, für Frequenzumrichter

Sinusfilter, dreiphasig, 500 V + 0% (50/60 Hz) V AC, 250 A, verwendbar für: DA1, SVX, SPX

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Frequenzregler

Eaton Frequenzumrichter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Sinusfilter, dreiphasig, 500 V + 0% (50/60 Hz) V AC, 250 A, verwendbar für: DA1, SVX, SPX
Sinusfilter, Beschreibung: dreiphasig, Bemessungsbetriebsstrom: Ie= 250 A, verwendbar für: DA1, SVX, SPX

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Sinusfilter
Beschreibung
dreiphasig
verwendbar für
DA1, DG1, SVX, SPX
max. zulässige Anschlussspannung
500 V + 0% (50/60 Hz) V AC
Bemessungsbetriebsstrom [Ie]
250 A
Induktivität [L]
0.35 mH
maximale Verlustleistung [Pv]
550 W

Technische Daten

Allgemeines
Betriebstemperatur
-10 - +45 °C
Lagerung [ϑ]
-25 - +85 °C
Aufstellungshöhe
0 - 1000 über NN, bis 4000 mit Stromreduzierung m
Einbaulage
Vertikal stehend, horizontal hängend
Einbaufreiräume
> 100 mm
Schutzart
IP00
Nenneinschaltdauer
100 % ED
Gewicht
120 kg
Elektrische Daten
Bemessungsbetriebsspannung
3 AC 230 V
3 AC 400 V
max. zulässige Anschlussspannung
500 V + 0% (50/60 Hz) V AC
Bemessungsfrequenz [f]
0 - 120 Hz
Isolierstoffklasse
H
Bemessungsbetriebsstrom [Ie]
250 A
Induktivität [L]
0.35 mH
maximale Verlustleistung [Pv]
550 W
Spannungsabfall [Uk]
7.5 %
Anschluss
Anschlussklemmen
✓
PE-Bolzen
✓
Klemme
35 - 150 mm2
Klemme
2/0 - 500 AWG
Anzugsdrehmoment
25 - 30 Nm

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
250 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
550 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-10 °C
Max. Betriebsumgebungstemperatur
+45 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Zubehör für Frequenzregler (EC002025)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektrischer Antrieb / Frequenzumrichter / Frequenzumrichter (Zubehör) ([email protected] [AFR303003])
Art des Zubehörs
Filter

Approbationen

Product Standards
UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking
UL File No.
E300273
UL Category Control No.
NMTR2, NMTR8
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey), 3~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey), 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey)
Degree of Protection
IEC: IP00

Abmessungen

9100DIM-2

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 32 Mbytes
DX-SIN3-250 DX-SIN3-250 271605 DE_271605.pdf 224 Kbytes DX-SIN3-250 DX-SIN3-250 271605 DE_271605.pdf
