> EATON - MOELLER>Industrielle Sicherungssockel>S33/C 081460 ELECTRIC Sicherungssockel, 63A, 690V, DIII / E33, Passring
Vorheriges Produkt Nächstes Produkt

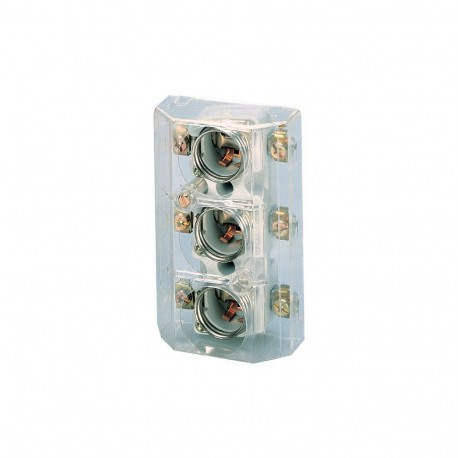

S33/C 081460 EATON ELECTRIC Sicherungssockel, 63A, 690V, DIII / E33, Passring Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S33/C 081460 EATON ELECTRIC Sicherungssockel, 63A, 690V, DIII / E33, Passring

S33/C

081460

EATON-MOELLER

Sicherungssockel, 63A, 690V, DIII / E33, Passring

Sicherungssockel, 3P, 63A, Messring

Sicherungssockel, Bemessungsbetriebsstrom 63A, Bemessungsbetriebsspannung 690V, Baugröße DIII E33, Messring

Mehr Infos


Schutzschaltgeräte, Sicherungen > D-Sicherungssockel

Industrielle Sicherungssockel

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Sicherungssockel, 63A, 690V, DIII/E33, Passring
Sicherungssockel, Bemessungsbetriebsstrom 63A, Bemessungsspannung 690V, Baugröße DIII E33, Passring

Lieferprogramm

Sortiment
Sicherungsunterteile
Grundfunktion
Sicherungsunterteile 3-polig
für Paßring (Paßschraube:/FORMP)
aufschnappbar auf Hutschienen nach IEC/EN 60715 (35 mm)
Anzahl der Pole
3-polig
Bemessungsbetriebsstrom [Ie]
63 A
Bemessungsbetriebsspannung [Ue]
660
690 V AC
Sicherungseinsatz
E33, DIII Baugröße
Information zum Lieferumfang
Passringe/Passschrauben, Sicherungseinsätze und Sicherungsköpfe sind im Lieferumfangnichtenthalten

Technische Daten

Allgemeines
Normen und Bestimmungen
Belastbarkeit von Sicherungskästen unter Beachtung der Reduktionsfaktoren nach IEC/EN 60439 und VDE 0660 Teil 500 bzw. Teil 504 und der Anschlussquerschnitte der Zuleitung.
Normen und BestimmungenSicherungsunterteile S27(-1), S33(-1)
VDE 0636
CEE 16
Normen und BestimmungenAbdeckhauben
VDE 0636
Normen und BestimmungenPassringsystem
DIN 49326
DIN 49327
DIN 49524
Normen und BestimmungenPassschraubensystem RS27 (33)-3/FORMP
DIN 49510
Umgebungstemperatur
-5 - +25 (+40, wenn Jahres- und 24-Stunden-Mittelwert ≦ 35 °C
Einbaulage
Nach Bedarf
Bemessungsdauerstrom [Iu]
63 A
Strombahnen
Bemessungsbetriebsspannung [Ue]
690 V AC
Kriech- und Luftstrecken
VDE 0636 Teil 31
Stromwärmeverlust je Strombahn bei Bemessungsdauerstrom Iu
7.5 W
Anschlussquerschnitteeindrähtig
2.5 - 16 mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
1.5 - 25 mm2

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C

Technische Daten nach ETIM 7.0

Schutzschaltgeräte, Sicherungen (EG000020) / D-Sicherungssockel (EC000094)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Schmelzsicherungssysteme / D-Sicherungssockel ([email protected] [AFZ802014])
Polzahl
3
Baugröße
DIII
Werkstoff
Kunststoff
Ausführung
Passring
Ausführung mit Abdeckung
nein
Montageart
DIN-Schiene
Bemessungsspannung
690 V
Bemessungsstrom
63 A

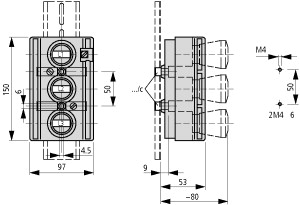

Abmessungen

140X026
(…) = S33

ETIM for 081460 Schutzschaltgeräte, Sicherungen (EC000094)
Merkmal Wert
Polzahl (EF001391) 3
Baugröße (EF002566) DIII
Werkstoff (EF002169) Kunststoff
Ausführung (EF000010) Passring
Ausführung mit Abdeckung (EF004475) Nein
Montageart (EF000003) DIN-Schiene
Bemessungsstrom (EF000227) 63 A

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S33/C 081460 DE_081460.pdf 201 Kbytes S33/C 081460 DE_081460.pdf
