> >>S27-1 045865 ELECTRIC Sicherungssockel, 25A, 500V, DII/E27, Passring
Vorheriges Produkt Nächstes Produkt

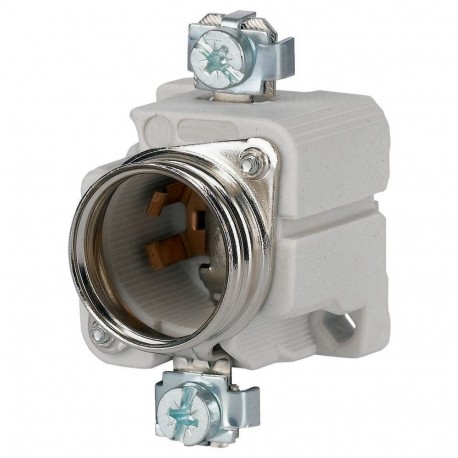

S27-1 045865 EATON ELECTRIC Sicherungssockel, 25A, 500V, DII/E27, Passring Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S27-1 045865 EATON ELECTRIC Sicherungssockel, 25A, 500V, DII/E27, Passring

S27-1

045865

EATON-MOELLER

10

Sicherungssockel, 25A, 500V, DII/E27, Passring

Mehr Infos


Schutzschaltgeräte, Sicherungen > D-Sicherungssockel

Industrielle Sicherungssockel

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Sicherungssockel, 25A, 500V, DII/E27, Passring
Sicherungssockel, Bemessungsbetriebsstrom 25A, Bemessungsspannung 500V, Baugröße DII E27, Passring

Lieferprogramm

Sortiment
Sicherungsunterteile
Grundfunktion
Sicherungsunterteile 1-polig
für Paßring (Paßschraube:/FORMP)
aufschraubbar (Bohrungen für Schrauben M4)
Anzahl der Pole
1 Pol
Bemessungsbetriebsstrom [Ie]
25 A
Bemessungsbetriebsspannung [Ue]
500 V AC
Sicherungseinsatz
E27, DII Baugröße
Information zum Lieferumfang
Passringe/Passschrauben, Sicherungseinsätze und Sicherungsköpfe sind im Lieferumfangnichtenthalten

Technische Daten

Allgemeines
Normen und Bestimmungen
Belastbarkeit von Sicherungskästen unter Beachtung der Reduktionsfaktoren nach IEC/EN 60439 und VDE 0660 Teil 500 bzw. Teil 504 und der Anschlussquerschnitte der Zuleitung.
Normen und BestimmungenSicherungsunterteile S27(-1), S33(-1)
VDE 0636
CEE 16
Normen und BestimmungenAbdeckhauben
VDE 0636
Normen und BestimmungenPassringsystem
DIN 49326
DIN 49327
DIN 49524
Normen und BestimmungenPassschraubensystem RS27 (33)-3/FORMP
DIN 49510
Umgebungstemperatur
-5 - +25 (+40, wenn Jahres- und 24-Stunden-Mittelwert ≦ 35 °C
Einbaulage
Nach Bedarf
Bemessungsdauerstrom [Iu]
25 A
Strombahnen
Bemessungsbetriebsspannung [Ue]
500 V AC
Kriech- und Luftstrecken
VDE 0636 Teil 31
Stromwärmeverlust je Strombahn bei Bemessungsdauerstrom Iu
3.9 W
Anschlussquerschnitteeindrähtig
1 - 10 mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
0.75 - 10 mm2

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C

Technische Daten nach ETIM 7.0

Schutzschaltgeräte, Sicherungen (EG000020) / D-Sicherungssockel (EC000094)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Schmelzsicherungssysteme / D-Sicherungssockel ([email protected] [AFZ802014])
Polzahl
1
Baugröße
DII
Werkstoff
Kunststoff
Ausführung
Passring
Ausführung mit Abdeckung
nein
Montageart
Schraubbefestigung
Bemessungsspannung
500 V
Bemessungsstrom
25 A

Abmessungen

140X003
(…) = S33

Datasheet - PDF

▲
Titel: Größe: Typ:
S27-1 045865 DE_045865.pdf 210 Kbytes S27-1 045865 DE_045865.pdf
