> EATON - MOELLER>Leistungsschalter NZM >NZM3-XKS 260039 Y7-260039 ELECTRIC Schraubanschluss, 3p, Standard, Baugrösse 3
ANUNCIAR
Vorheriges Produkt

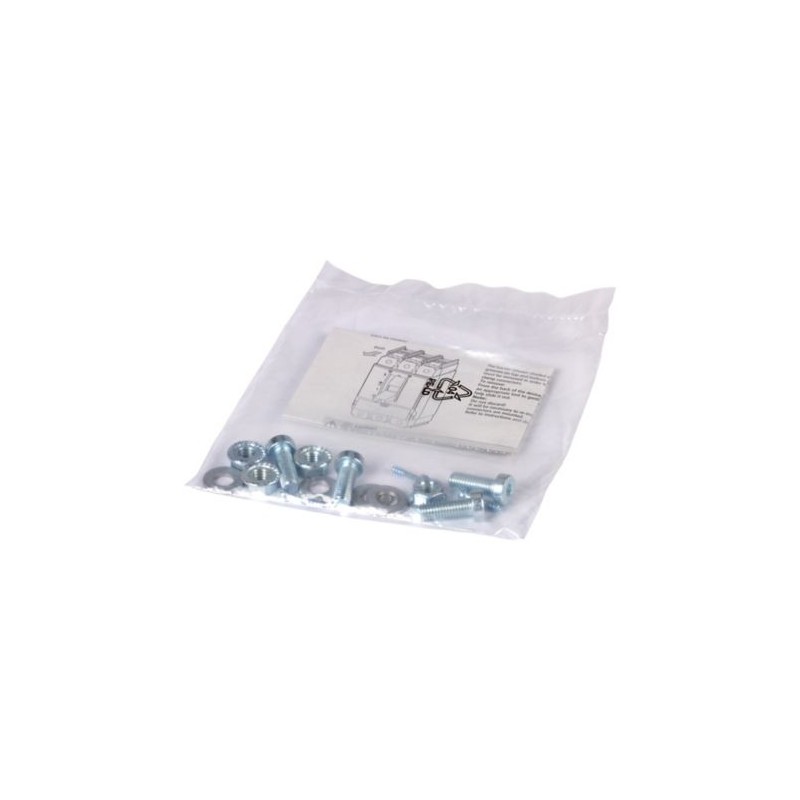

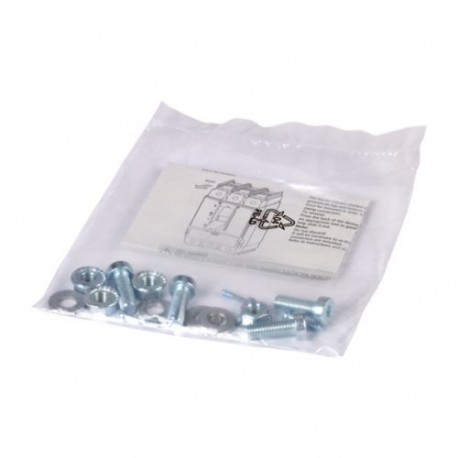

NZM3-XKS 260039 Y7-260039 EATON ELECTRIC Schraubanschluss, 3p, Standard, Baugrösse 3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XKS 260039 Y7-260039 EATON ELECTRIC Schraubanschluss, 3p, Standard, Baugrösse 3

NZM3-XKS

260039

Y7-260039

EATON-MOELLER

Schraubanschluss, 3p, Standard, Baugrösse 3

NZM3-XKS

Eaton Moeller series NZM– Kompaktleistungsschalter. Schraubverbindung, 3p, Standard, Größe 3

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Anmerkungen: Teile-Nr. Enthält Teile für eine Klemme, die sich oben oder unten für 3- oder 4-polige Schalter befindet. Standardanschluss mit allen Leistungsschaltern NZM3, PN3 und N3. Umrüstsatz für Leistungsschalter mit Kastenklemme. Verwenden Sie eine spezielle Kabelschuh-schmale Ausführung. eingebaut in das Schaltergehäuse. Bei Verwendung einer Stromschiene sind ein isolierender Schrumpfschlauch (400 mm) und eine Abdeckung NZM3(-4)-XKSA erforderlich. U e ≧ 525 VAC . Für alle anderen Anschlussarten ist die Abdeckung NZM3(-4)-XKSA zu verwenden. Verwendbar für: NZM3(-4), PN3(-4), N(N/O)3(-4)

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $28.43
Stückpreis: $28.43
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
260039
Produkt Länge/Tiefe
120.5 mm
Produkthöhe
459 mm
Produktbreite
140 mm
Produktgewicht
0.14 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
CE marking
CSA (Class No. 1437-01)
IEC60947
UL (File No. E31593)
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
CSA (File No. 22086)
UL listed
UL489
CSA certified
EAN
4015082600396
Modellcode
NZM3-XKS

Produktspezifikationen

Benutzt mit
NZM3, PN3, N(S)3
Typ
Zubehör Schraubanschlussklemme
Stromstärkewert
630 A
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM3
Geeignet für
Cu-Kabelschuhe
3-polig
Aluminium-Kabelschuh
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
10 Segmente 32 mm x 1 mm + 5 Segmente 32 mm x 1 mm
Ausführung
Sonstige
Anschlusskapazität (mehrdrähtig)
16 mm² - 300 mm² (1x)
4 - 350 AWG/kcmil (1x)
16 mm² - 240 mm² (2x)
350 AWG/kcmil (2x)
Anschlusskapazität (Kupfersammelschiene)
30 mm x 10 mm + 30 mm x 5 mm

ETIM for 260039 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 3
Ausführung (EF000010) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XKS Y7-260039 260039 ES_266780.pdf 2 Mbytes NZM3-XKS Y7-260039 260039 ES_266780.pdf
