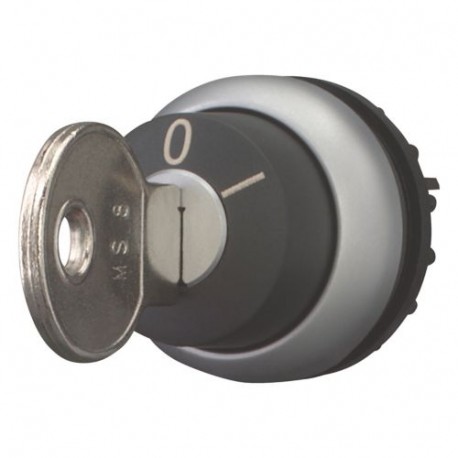

M22-WRS-MS8 111789 Y7-111789 EATON ELECTRIC Schlüsseltaste, 2 Stellungen, rastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-WRS-MS8 111789 Y7-111789 EATON ELECTRIC Schlüsseltaste, 2 Stellungen, rastend

M22-WRS-MS8

111789

Y7-111789

EATON-MOELLER

Schlüsseltaste, 2 Stellungen, rastend

M22-WRS-MS8-KARTON

Eaton Moeller® series M22 Key-operated actuator, maintained, 2 positions, MS8, Key withdrawable: 0, I, Bezel: titanium

Schlüsselbetätiger, Lieferprogramm: RMQ-Titan, Einzelgerät, Bauform: Schlüsselbetätigung, gewartet, Nicht für Schließanlagen geeignet, 2 Positionen, Schließmechanismus: MS8, I, Schutzart: IP66, Blende: Titan, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Anleitung: Rast-/Federrückstellungsfunktion, mit Codierteilen wechselbar M22-XC-Y, Schlüsselabzug konvertierbar mit Codieradaptern M22-XC-..., Mit 1 Schlüssel, Normen: IEC/EN 60947, VDE 0660, Schutzart: IP66

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Wahlschalter

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $54.69
Stückpreis: $54.69
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series M22 Key-operated actuator
Catalog Number
111789
Product Length/Depth
70 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.034 kg
Compliances
CE Marked
Certifications
IEC 60947-5
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
EN 60947-5
UL 508
VDE
CSA-C22.2 No. 14-05
IEC/EN 60947-5
CSA
UL Category Control No.: NKCR
UL File No.: E29184
CE
CSA Class No.: 3211-03
CSA File No.: 012528
UL
CSA-C22.2 No. 94-91
IEC/EN 60947
VDE 0660
EAN
4015081113392
Model Code
M22-WRS-MS8

Merkmale und Funktionen

Bezel color
Titanium
Bezel material
Plastic
Color
Black
Design
Key operated
Fitted with:
Front ring
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y
Key code
MS8

Allgemein

Accessories
1 key included with supplied equipment.
Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
100 Operations/h
Switching angle
60 °
Type
Key-operated button
Type
Key-operated button

Umgebungsbedingungen, Mechanik

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Kommunikation

Connection to SmartWire-DT
With SWD-RMQ connections
Yes

Betätigungselement

Actuator color
Black
Actuator function
Maintained
Key withdrawable in position 1
Switching function latching
Key withdrawable in position 0
Actuator type
Key
Number of switch positions
2

Ansprechpartner

Force for positive opening - min
0 N

Bauartnachweis

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 111789 Niederspannungsschaltgeräte (EC000222)
Merkmal Wert
Anzahl der Schaltstellungen (EF000231) 2
Ausführung des Betätigungselements (EF006976) Schlüssel
Geeignet für Beleuchtung (EF001142) Nein
Farbe des Betätigungselements (EF007167) schwarz
Farbe der Leuchtmelderkalotte (EF007165) sonstige
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Schaltfunktion verrastend (EF007447) Ja
Tastend (EF001407) Nein
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Titan
Schutzart (IP), frontseitig (EF003118) IP66
Schutzart (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WRS-MS8 Y7-111789 111789 EN_289241.pdf 3 Mbytes M22-WRS-MS8 Y7-111789 111789 EN_289241.pdf
