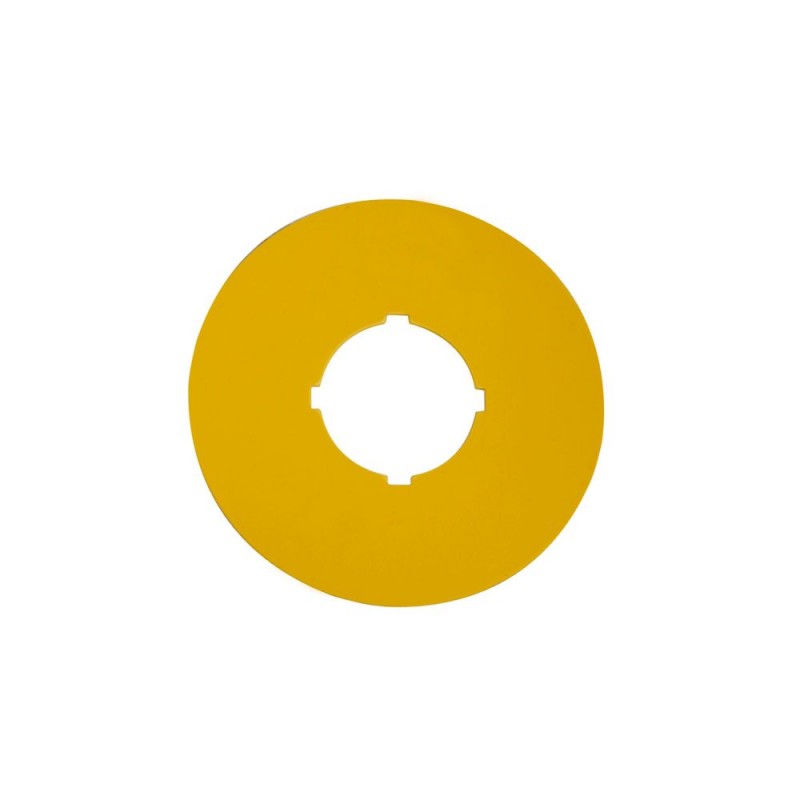

M22-XBK 269580 Y7-269580 EATON ELECTRIC Schild, NOT-AUS, gelb, blanko Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-XBK 269580 Y7-269580 EATON ELECTRIC Schild, NOT-AUS, gelb, blanko

M22-XBK

269580

Y7-269580

EATON-MOELLER

10

Schild, NOT-AUS, gelb, blanko

M22-XBK

Eaton Moeller® series M22 Etikett, NOT-AUS, gelb, blank

Not-Aus-Etikett, Lieferprogramm: Zubehör, gelb, Anschluss an SmartWire-DT: nein

Mehr Infos


Niederspannungsschaltgeräte > Bezeichnungsschild für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $70.04
Stückpreis: $7.00
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör NOT-AUS-Schild
Katalognummer
269580
Produkt Länge/Tiefe
60 mm
Produkthöhe
1 mm
Produktbreite
60 mm
Produktgewicht
0.003 kg
Einhaltung(en)
CE-Kennzeichnung
Bureau Veritas
GoST-R
Zertifikat(e)
CCC Marked
CSA Certified
Lloyd's Register-Zertifikat
UL/CSA certification not required
DNV
GL
LR
Kataloghinweise
Runde Platte zur Verwendung mit NOT-AUS-Betäti­gungs­­elementen.
EAN
4015082695804
Modellcode
M22-XBK

Features & Functions

Farbe
Gelb
Beschriftung
Keine
Sprache
Sonstige
RAL-Nummer
1004
Form
Rundkopf

General

Schutzart
IP66
Produktkategorie
Zubehör
Größe
60 x 60 mm
Typ
M22

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Communication

Anbindung an SmartWire-DT
Nein

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 269580 Niederspannungsschaltgeräte (EC000624)
Merkmal Wert
Wörtlicher Aufdruck (EF015918) ohne
Sprache des Aufdrucks (EF015922) sonstige
Aufdruck ISO-Symbole (EF006094) ohne
Farbe (EF000007) gelb
Form (EF000051) rund
Breite (EF000008) 60 mm
Höhe (EF000040) 1 mm
Außendurchmesser (EF000015) 60 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XBK Y7-269580 269580 EN_289241.pdf 3 Mbytes M22-XBK Y7-269580 269580 EN_289241.pdf
