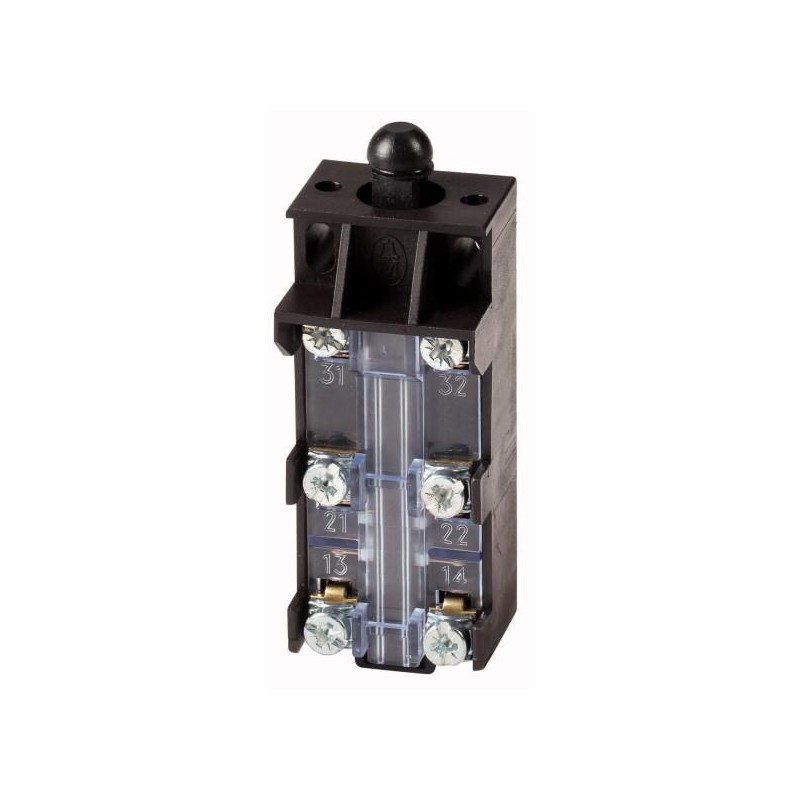

ATB21-3 076433 EATON MOELLER Kontakte AT4,2C + 1A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

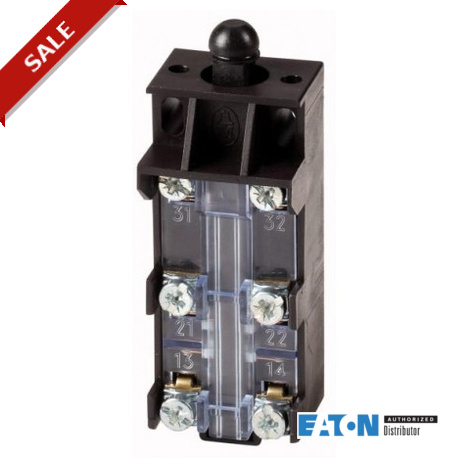

ATB21-3 076433 EATON MOELLER Kontakte AT4,2C + 1A

ATB21-3

076433

EATON - MOELLER

Verfügbar

Schiff am heute

Kontakte AT4,2C + 1A

Mehr Infos


Eingestellte Produkte oder niedrige Zitat

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.


Verwandte Produkte

Mehr Infos



Lieferprogramm
Grundfunktion
  Bausteine
Typkenner
  AT4
Sortiment
  Schaltereinsätze
Beschreibung
  zum Einbau in Isolierstoffgehäuse
verwendbar für
  IB-AT4
Kontaktbestückung

S = Schließer
  2 S
Ö = Öffner
  1 Ö
Hinweis
   = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1
Zwangsöffnung (ZW)
  ja
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947
Klimafestigkeit
  Feuchte Wärme, konstant nach IEC 60068-2-78,

Feuchte Wärme, zyklisch nach IEC 60068-2-30
Einbaulage
  beliebig
Anschlussquerschnitte
 mm²
eindrähtig
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
feindrähtig mit Aderendhülse
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.5)
Strombahnen/Schaltvermögen
Bemessungsstoßspannungsfestigkeit
UimpV AC6000
Bemessungsisolationsspannung
UiV500
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsbetriebsstrom
IeA
AC-15

24 V
IeA10
220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA4
DC-13

24 V
IeA3
110 V
IeA0.8
220 V
IeA0.4
Netzfrequenz
 Hzmax. 400
Kurzschlussfestigkeit nach IEC/EN 60947-5-1

max. Schmelzsicherung
 A gG/gL6
Wiederholgenauigkeit
 mm± 0.02
Mechanische Größen
Berührungstemperatur der Anfahrrolle
 °C 100
Schockfestigkeit (Halbsinusstoß 20 ms)

Schleichschaltglied
 g5
Sprungschaltglied
 g2
Betätigungsfrequenz
Schaltspiele/h  6000
Antrieb
mechanisch

Betätigungsmomente Drehantriebe
 Nm0.3
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Technische Daten nach ETIM 6.0
Art des Zubehörs
  Schaltelement

Datasheet - PDF

Title:Language:Size:Type:
pdf- Schaltereinsatz, 2S1Ö, für IB-AT4 - EATON - ATB21-3 - 76433German146 Kbytespdf- Schaltereinsatz, 2S1Ö, für IB-AT4 - EATON - ATB21-3 - 76433
