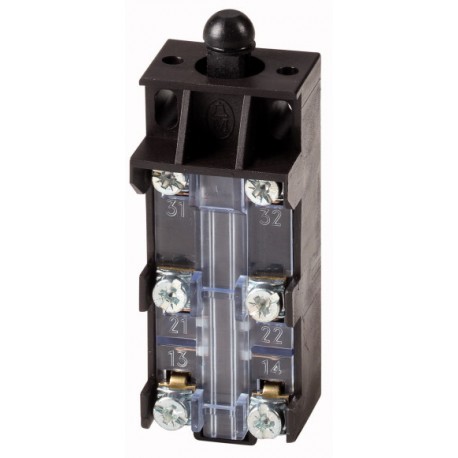

ATB12-7 081179 EATON MOELLER Die Blöcke Kontakte Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ATB12-7 081179 EATON MOELLER Die Blöcke Kontakte

ATB12-7

081179

EATON - MOELLER

5

Verfügbar

Schiff am heute

Die Blöcke Kontakte

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

Menge Preis
5+$19.24
15+$17.80
30+$17.17
45+$16.87
60+$16.71
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Lieferprogramm
Grundfunktion
  Bausteine
Typkenner
  AT4
Sortiment
  Schaltereinsätze
Beschreibung
  zum Einbau in Isolierstoffgehäuse
verwendbar für
  IB-AT4
Kontaktbestückung

S = Schließer
  1 S
Ö = Öffner
  2 Ö
Hinweis
   = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1
Schaltzeichen

Zwangsöffnung (ZW)
  ja
Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947
Klimafestigkeit
  Feuchte Wärme, konstant nach IEC 60068-2-78,

Feuchte Wärme, zyklisch nach IEC 60068-2-30
Einbaulage
  beliebig
Anschlussquerschnitte
 mm²
eindrähtig
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
feindrähtig mit Aderendhülse
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.5)
Strombahnen/Schaltvermögen
Bemessungsstoßspannungsfestigkeit
UimpV AC6000
Bemessungsisolationsspannung
UiV 500
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsbetriebsstrom
IeA
AC-15

24 V
IeA10
220 V 230 V 240 V
IeA6
380 V 400 V 415 V
IeA4
DC-13

24 V
IeA3
110 V
IeA0.8
220 V
IeA0.4
Netzfrequenz
 Hzmax. 400
Kurzschlussfestigkeit nach IEC/EN 60947-5-1

max. Schmelzsicherung
 A gG/gL6
Wiederholgenauigkeit
 mm± 0.02
Mechanische Größen
Berührungstemperatur der Anfahrrolle
 °C 100
Schockfestigkeit (Halbsinusstoß 20 ms)

Schleichschaltglied
 g5
Sprungschaltglied
 g2
Betätigungsfrequenz
Schaltspiele/h  6000
Antrieb
mechanisch

Betätigungsmomente Drehantriebe
 Nm0.3
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Technische Daten nach ETIM 6.0
Art des Zubehörs
  Schaltelement

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf- Schaltereinsatz, 1S2Ö, für IB-AT4 - EATON - ATB12-7 - 81179 German 171 Kbytes pdf- Schaltereinsatz, 1S2Ö, für IB-AT4 - EATON - ATB12-7 - 81179
