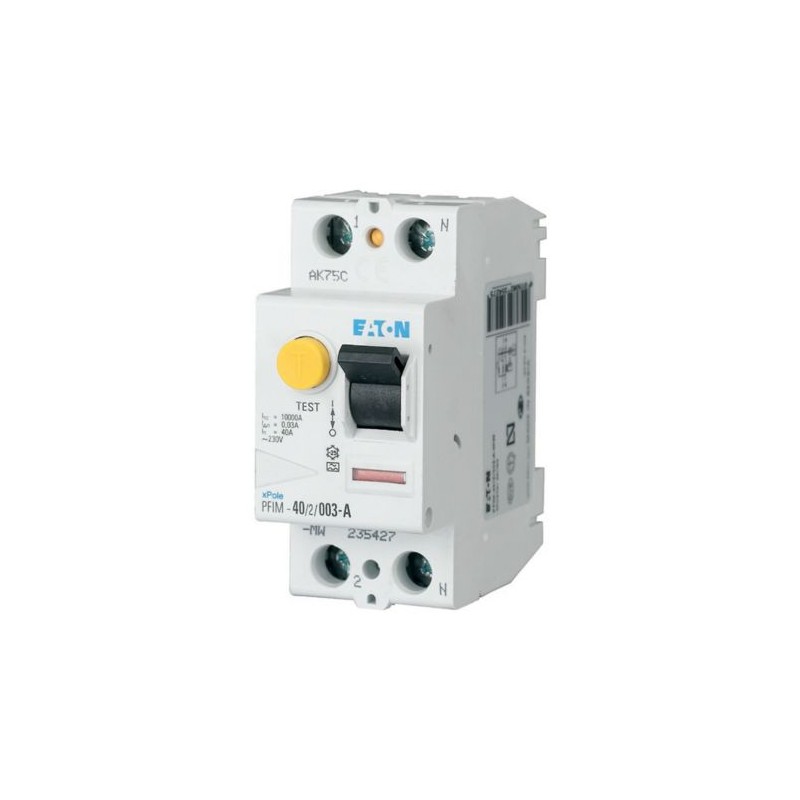

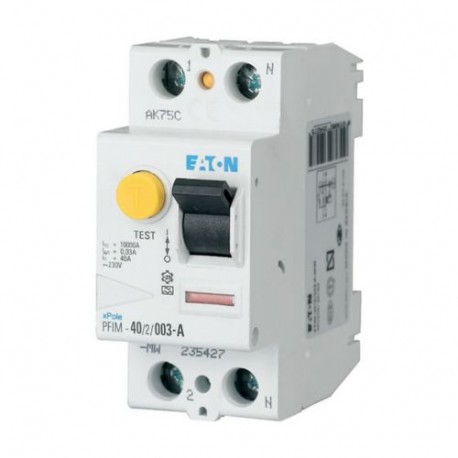

PFIM-40/2/003-G/A 108045 Y7-108045 EATON ELECTRIC FI-Schalter, 40A, 2p, 30mA, Typ G/A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PFIM-40/2/003-G/A 108045 Y7-108045 EATON ELECTRIC FI-Schalter, 40A, 2p, 30mA, Typ G/A

PFIM-40/2/003-G/A

108045

Y7-108045

EATON-MOELLER

FI-Schalter, 40A, 2p, 30mA, Typ G/A

PFIM-40/2/003-G/A

Eaton Moeller series xPole – PFIM Typ AC, A, U, R Fehlerstromschutzschalter. FI-Schutzschalter (RCCB), 40A, 2p, 30mA, Typ G/A

Fehlerstromschutzschalter PFIM, 2-polig, Bemessungsstrom Eingang: 40 A, Bemessungskurzschlussfestigkeit Icn: 10 kA, Bemessungsfehlerstrom IΔN: 0,03 A, Schaltanlage für private und gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Tertiär und Differential

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $201.92
Stückpreis: $201.92
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - PFIM Type AC, A, U, R RCCB
Katalognummer
108045
Produkt Länge/Tiefe
80 mm
Produkthöhe
76 mm
Produktbreite
35 mm
Produktgewicht
0.187 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61008
ÖVE E 8601
EAN
4015081076871
Modellcode
PFIM-40/2/003-G/A

Delivery program

Anwendung
Anzahl der Pole
2-polig
Ausschaltzeit
kurzzeitverzögert
Stromstärkewert
40 A
Bemessungskurzschlussfestigk.
10 kA
Fehlerstromwert
30 mA
Empfindlichkeitstyp
Pulsstromempfindlich
Impulsstromfestigkeit
Stoßstromfest, 3 kA
Typ
  • PFIM
  • Fehlerstromschutzschalter
  • Typ G/A (ÖVE E 8601)

Technical data - electrical

Betriebsspannung
230 Vac
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfehlerstrom - min
0.03 A
Bemessungsfehlerstrom - max
0.03 A
Bemessungsfrequenz
50 Hz
Kurzschlussfestigkeit
63 A (max. zulässige Vorsicherung)
Ableitstromtyp
A
Bemessungsfehlerschaltvermögen
500 A
Zulässige Überlast der Vorsicherung - max
25 A gG/gL
Bemessungskurzzeitstromfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
3 kA
Teststromkreisbereich
196 V AC - 264 V AC
Verschmutzungsgrad
2
Lebensdauer, elektrisch
4.000 Schaltvorgänge

Technical data - mechanical

Rahmen
45 mm
Breite in Anzahl der modularen Abstände
2
Einbaubreite (Anzahl der Geräte)
35 mm (2 SU)
Einbautiefe
70.5 mm
Montagemethode
Schnelle Befestigung mit 2 Klinken für DIN-Schiene IEC/EN 60715
DIN-Schiene
Schutzart
IP20, IP40 mit passendem Gehäuse
IP20
Anschlussklemmen (oben und unten)
Maul/Liftklemmen
Anschlusskapazität (eindrähtig)
1,5 mm² - 35 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
35 mm²
Anschlusskapazität (mehrdrähtig)
16 mm² (2x)
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1.5 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Materialstär. Sammelschie.
0,8 mm - 2 mm
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Zulässige Lager- bzw. Transporttemperatur - min
-35 °C
Zulässige Lager- bzw. Transporttemperatur - max
60 °C
Klimafestigkeit
25-55 °C / 90-95 % relative Luftfeuchtigkeit nach IEC 60068-2

Design verification as per IEC/EN 61439 - technical data

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
40 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
5,8 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Additional information

Erforderl. Zubehör
Z-HK 248432
Merkmale
FI-Schutzschalter
Zusatzeinrichtungen möglich
Ausstattung:
Verriegelungsvorrichtung
Funktionen
Kurzzeitverzögerter Typ
Besondere Merkmale
  • Maximale Betriebstemperatur ist 60 °C: Ab 40 °C verringert sich der max. zulässige Gleichstrom um 2,5% je 1 °C
  • Auslösesignalkontakt für die nachträgliche Montage Z-NHK 248434
Benutzt mit
PFIM
Fehlerstromschutzschalter
KLV-TC-2 276240 (Kompaktgehäuse)
Z-FW/LP 248296 (Fernsteuerung und automatische Schalteinrichtung)
Z-RC/AK-2MU 285385 (Dichtungsdeckelsatz)
Typ G/A (ÖVE E 8601)

ETIM for 108045 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 2
Bemessungsspannung (EF000228) 230 V
Bemessungsstrom (EF000227) 40 A
Bemessungsfehlerstrom (EF002358) 0.03 A
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) A
Selektiver-Typ (EF002561) Nein
Kurzzeitverzögerter Typ (EF003604) Ja
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 3 kA
Spannungsart (EF000187) AC
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 70.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
RAL-Nummer (ähnlich) (EF003882) 7035
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PFIM-40/2/003-G/A Y7-108045 108045 EN_243133.pdf 551 Kbytes PFIM-40/2/003-G/A Y7-108045 108045 EN_243133.pdf
