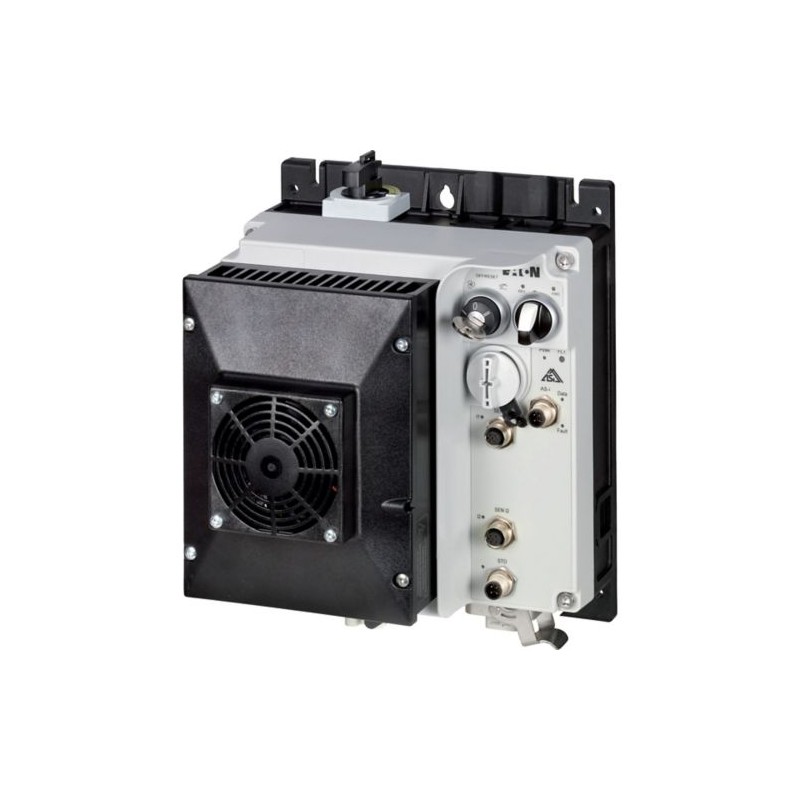

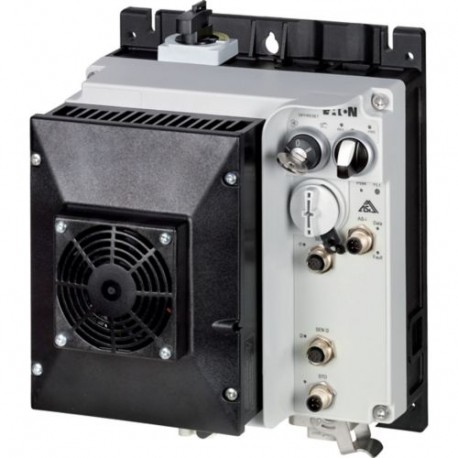

RASP5-8400A31-412R011S1 198860 Y7-198860 EATON ELECTRIC RASP5-8400A31-412R011S1
RASP5-8400A31-412R011S1
198860
Y7-198860
EATON-MOELLER
RASP5-8400A31-412R011S1
Eaton Moeller® series Rapid Link - Speed controllers, 8.5 A, 4 kW, Sensor input 4, AS-Interface®, S-7.4 for 31 modules, HAN Q4/2, with manual override switch, STO (Safe Torque Off), with fan
Drehzahlregler, 8,5 A, 4 kW, Sensoreingang 4, AS-Interface®, S-7.4 für 31 Module, HAN Q4/2, mit Handnotschalter, STO (Safe Torque Off), mit Lüfter
Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV
Rapid Link Starter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series Rapid Link Speed controller
Katalognummer
198860
Produkt Länge/Tiefe
195 mm
Produkthöhe
270 mm
Produktbreite
220 mm
Produktgewicht
3.78 kg
Zertifikat(e)
IEC/EN 61800-5-1
CE
RoHS
UL approval
UL 61800-5-1
CE
RoHS
UL approval
UL 61800-5-1
Kataloghinweise
EAN
4015081969180
Modellcode
RASP5-8400A31-412R011S1
Merkmale und Funktionen
Merkmale
Diagnose und Reset am Gerät und über AS-Interface
Intern und auf Kühlkörper, temperaturgesteuerter Lüfter
Parametrierung: Keypad
Parametrierung: drivesConnect
Parametrierung: drivesConnect mobile (App)
Parametrierung: Feldbus
Intern und auf Kühlkörper, temperaturgesteuerter Lüfter
Parametrierung: Keypad
Parametrierung: drivesConnect
Parametrierung: drivesConnect mobile (App)
Parametrierung: Feldbus
Ausstattung:
Interner Gleichspannungszwischenkreis
Schlüsselschalterstellung AUTO
Schlüsselschalterstellung HAND
Thermo-Click mit sicherer Trennung
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Ventilator
Schlüsselschalterstellung OFF/RESET
Kontrolleinheit
PC-Verbindung
Kaltleiterüberwachung
IGBT-Wechselrichter
Reparaturschalter
Wahlschalter (Positionen: REV - OFF - FWD)
Schlüsselschalterstellung AUTO
Schlüsselschalterstellung HAND
Thermo-Click mit sicherer Trennung
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Ventilator
Schlüsselschalterstellung OFF/RESET
Kontrolleinheit
PC-Verbindung
Kaltleiterüberwachung
IGBT-Wechselrichter
Reparaturschalter
Wahlschalter (Positionen: REV - OFF - FWD)
Funktionen
1 Potentiometer Geschwindigkeit
3 Festfrequenzen
STO (Safe Torque Off)
3 Festfrequenzen
STO (Safe Torque Off)
Allgemein
Schutzart
IP65
NEMA 12
NEMA 12
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Überspannungskategorie
III
Produktkategorie
Drehzahlsteller
Protokoll
ASI
AS-Interface-Profil: S-7.4 für 31 Teilnehmer
AS-Interface-Profil: S-7.4 für 31 Teilnehmer
Funkstörklasse
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
C1: nur leitungsgebunden
C1: nur leitungsgebunden
Bemessungsstoßspannungsfestigkeit (Uimp)
2000 V
Netzformtyp
Wechselspannung
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete AC-Netze sind nicht zulässig.
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete AC-Netze sind nicht zulässig.
Umgebungsbedingungen, Mechanik
Einbaulage
Vertikal
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, 11 ms, Halbsinusstoß 11 ms, 1000 Stöße pro Achse
Schwingung
Widerstand: 57 Hz, Amplitudenübergangsfrequenz bei Beschleunigung
Widerstand: nach IEC/EN 60068-2-6
Widerstand: 10 - 150 Hz, Schwingfrequenz
Widerstand: 6 Hz, Amplitude 0,15 mm
Widerstand: nach IEC/EN 60068-2-6
Widerstand: 10 - 150 Hz, Schwingfrequenz
Widerstand: 6 Hz, Amplitude 0,15 mm
Klimatische Umweltbedingungen
Höhe
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Max. 2000 m
Max. 2000 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Gemäß IEC/EN 50178
< 95 %, keine Kondensation
< 95 %, keine Kondensation
Hauptstromkreis
Strombegrenzung
0,8 - 8,5 A, Motor, Hauptstromkreis
Justierbar, Motor, Hauptstromkreis
Justierbar, Motor, Hauptstromkreis
Verzögerungszeit
< 10 ms, Einschaltverzögerung
< 10 ms, Rückfallverzögerung
< 10 ms, Rückfallverzögerung
Effizienz
98 % (η)
Eing.strom ILN bei 150% Überlast
7.8 A
Ableitstrom bei Erdschluss IPE - max
3.5 mA
Netzstromverzerrung
120 %
Netzeinschalthäufigkeit
Maximal einmal alle 60 Sekunden
Netzspannung - min
380 V
Netzspannung - max
480 V
Netzspannungsbereich
380 - 480 V (-10 %/+10 %, bei 50/60 Hz)
Betriebsart
PM- und LSPM-Motoren
U/f-Steuerung
Synchron-Reluktanzmotore
Sensorlose Vektorregelung (SLV)
BLDC Motoren
U/f-Steuerung
Synchron-Reluktanzmotore
Sensorlose Vektorregelung (SLV)
BLDC Motoren
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
500 Hz
Überlaststrom
Für 60 s alle 600 s
bei 40 °C
bei 40 °C
Überlaststrom IL bei 150% Überlast
12.7 A
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemess.betriebsleistg bei 380/400 V, 50 Hz, 3phas
4 kW
Bemessungsbetriebsspannung
400 V AC, 3-phasig
480 V AC, 3-phasig
480 V AC, 3-phasig
Auflösung
0,1 Hz (Frequenzauflösung, Sollwert)
Max. Anlaufstrom
200 %, IH, max. Anlaufstrom (Hohe Überlast), Für 2 Sekunden alle 20 Sekunden, Leistungsteil
Netzfrequenz
50/60 Hz
Schaltfrequenz
8 kHz, 4 - 32 kHz regelbar, fPWM, Leistungsteil, Hauptstromkreis
Netzformtyp
Wechselspannung
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete AC-Netze sind nicht zulässig.
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete AC-Netze sind nicht zulässig.
Bemessungsbetriebsleistung
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
5 HP
Trennfunktion
Bremsstrom
≤ 0,6 A (max. 6 A für 120 ms), Betätiger für externe Motorbremse
Bremsmoment
Einstellbar bis 100% (l/le), DC - Hauptkreis
Kurzschlussfestigkeit
Bedingter Bemessungskurzschlussstrom (lq)
10 kA
Kurzschluss-Schutz (externe Ausgangskreise)
Typ-1-Koordinierung über Einspeiseeinheit des Energiebusses, Hauptstromkreis
Steuerkreis
Bemessungssteuerspannung (Uc)
24 V DC (-15 %/+20 %, extern durch AS-Interface® Stecker)
Kommunikation
Kommunikationsschnittstelle
AS-Interface
Verbindung
Steckertyp: HAN Q4/2
Schn.st.
Max. Gesamtstromaufnahme aus AS-Interface® Netzteil (30 V): 190 mA
Anzahl Slave-Adressen: 31 (AS-Interface®)
Spezifikation: S-7.4 (AS-Interface®)
Anzahl Slave-Adressen: 31 (AS-Interface®)
Spezifikation: S-7.4 (AS-Interface®)
Kabel
Kabellänge
C3 ≤ 25 m, max. Motorleitungslänge
C1 ≤ 1 m, max. Motorleitungslänge
C2 ≤ 5 m, max. Motorleitungslänge
C1 ≤ 1 m, max. Motorleitungslänge
C2 ≤ 5 m, max. Motorleitungslänge
Bauartnachweis
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Netzspannung (EF006780) | 380 V |
| Netzfrequenz (EF006783) | 50/60 Hz |
| Eingangsphasenzahl (EF007117) | 3 |
| Ausgangsphasenzahl (EF006998) | 3 |
| Max. Ausgangsfrequenz (EF007350) | 500 Hz |
| Max. Ausgangsspannung (EF009560) | 500 V |
| Nennausgangsstrom I2N (EF009561) | 8.5 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung (EF007366) | 4 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung (EF007364) | 4 kW |
| Leistungsaufnahme (EF000346) | 95 W |
| Relative symmetrische Netzfrequenztoleranz (EF007454) | 10 % |
| Relative symmetrische Netzspannungstoleranz (EF007453) | 10 % |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Anzahl der analogen Eingänge (EF001994) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 0 |
| Anzahl der digitalen Eingänge (EF001992) | 4 |
| Mit Bedienelement (EF001538) | Ja |
| Einsatz im Industriebereich zulässig (EF007294) | Ja |
| Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) | Ja |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Ja |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für BACnet (EF011944) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 1 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Mit PC-Anschluss (EF006107) | Ja |
| Bremschopper integriert (EF007293) | Nein |
| 4-Quadrantenbetrieb möglich (EF006803) | Nein |
| Art des Umrichters (EF006978) | U-Umrichter |
| Schutzart (IP) (EF005474) | IP65 |
| Schutzart (NEMA) (EF011959) | 12 |
| Höhe (EF000040) | 270 mm |
| Breite (EF000008) | 220 mm |
| Tiefe (EF000049) | 195 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
