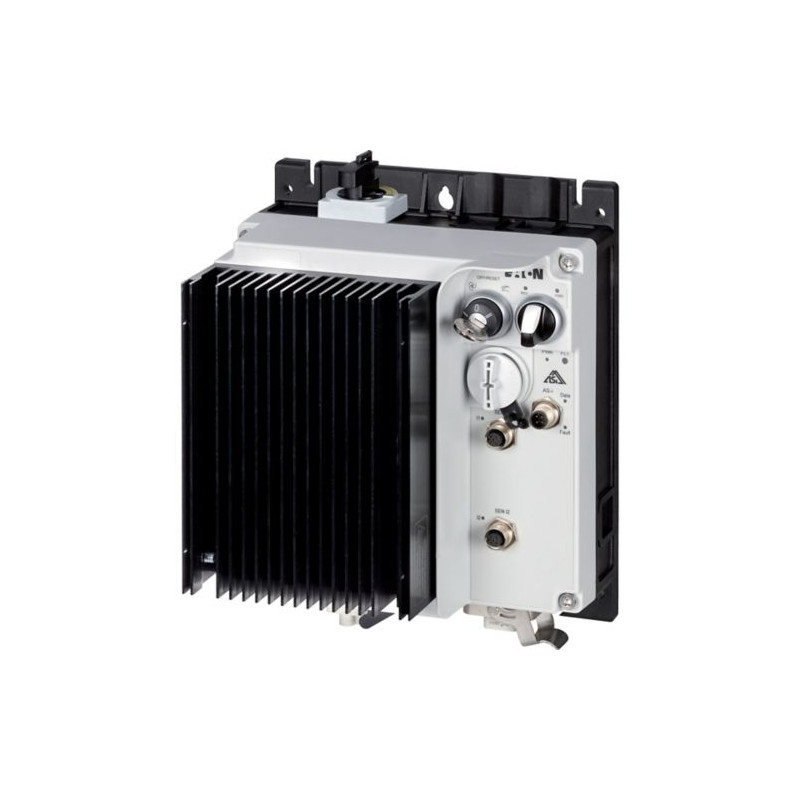

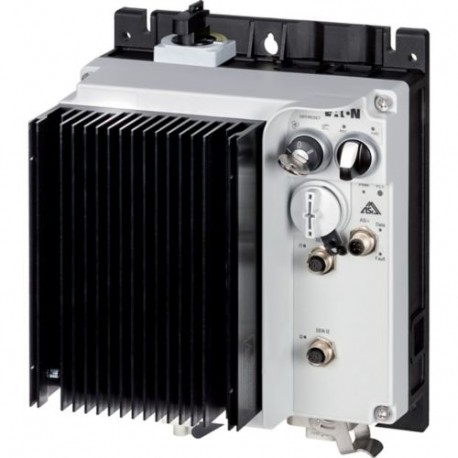

RASP5-2400A31-412R100S1 198748 Y7-198748 EATON ELECTRIC RASP5-2400A31-412R100S1
RASP5-2400A31-412R100S1
198748
Y7-198748
EATON-MOELLER
RASP5-2400A31-412R100S1
Eaton Moeller® series Rapid Link - Speed controllers, 2.4 A, 0.75 kW, Sensor input 4, AS-Interface®, S-7.4 for 31 modules, HAN Q4/2, with manual override switch, with braking resistance
Drehzahlregler, 2,4 A, 0,75 kW, Sensoreingang 4, AS-Interface, S-7.4 für 31 Module®, HAN Q4/2, mit Handüberbrückungsschalter, mit Bremswiderstand
Niederspannungsschaltgeräte > Frequenzumrichter unter 1 kV
Rapid Link Starter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series Rapid Link Speed controller
Katalognummer
198748
Produkt Länge/Tiefe
157 mm
Produkthöhe
270 mm
Produktbreite
220 mm
Produktgewicht
3.59 kg
Zertifikat(e)
CE
UL approval
IEC/EN 61800-5-1
UL 61800-5-1
RoHS
UL approval
IEC/EN 61800-5-1
UL 61800-5-1
RoHS
Kataloghinweise
EAN
4015081968060
Modellcode
RASP5-2400A31-412R100S1
Merkmale und Funktionen
Merkmale
Parametrierung: drivesConnect mobile (App)
Parametrierung: Feldbus
Diagnose und Reset am Gerät und über AS-Interface
Parametrierung: drivesConnect
Parametrierung: Keypad
Parametrierung: Feldbus
Diagnose und Reset am Gerät und über AS-Interface
Parametrierung: drivesConnect
Parametrierung: Keypad
Ausstattung:
Breaking resistance
IGBT-Wechselrichter
Schlüsselschalterstellung HAND
Schlüsselschalterstellung AUTO
Bremswiderstand
Wahlschalter (Positionen: REV - OFF - FWD)
Thermo-Click mit sicherer Trennung
Reparaturschalter
Kaltleiterüberwachung
Schlüsselschalterstellung OFF/RESET
Interner Gleichspannungszwischenkreis
Kontrolleinheit
PC-Verbindung
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
IGBT-Wechselrichter
Schlüsselschalterstellung HAND
Schlüsselschalterstellung AUTO
Bremswiderstand
Wahlschalter (Positionen: REV - OFF - FWD)
Thermo-Click mit sicherer Trennung
Reparaturschalter
Kaltleiterüberwachung
Schlüsselschalterstellung OFF/RESET
Interner Gleichspannungszwischenkreis
Kontrolleinheit
PC-Verbindung
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Funktionen
4-Quadrantenbetrieb möglich
3 Festfrequenzen
Bremschopper mit Bremswiderstand für dynamisches Bremsen
1 Potentiometer Geschwindigkeit
3 Festfrequenzen
Bremschopper mit Bremswiderstand für dynamisches Bremsen
1 Potentiometer Geschwindigkeit
Allgemein
Schutzart
IP65
NEMA 12
NEMA 12
Elektromagnet. Verträglichk.
1. und 2. Umgebung (gemäß EN 61800-3)
Überspannungskategorie
III
Produktkategorie
Drehzahlsteller
Protokoll
ASI
AS-Interface-Profil: S-7.4 für 31 Teilnehmer
AS-Interface-Profil: S-7.4 für 31 Teilnehmer
Funkstörklasse
C2, C3: abhängig von der Motorkabellänge, die angeschlossene Last, und Umgebungsbedingungen. Möglicherweise sind externe Funkentstörfilter (optional) erforderlich.
C1: nur leitungsgebunden
C1: nur leitungsgebunden
Bemessungsstoßspannungsfestigkeit (Uimp)
2000 V
Netzformtyp
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Wechselspannung
Phasengeerdete AC-Netze sind nicht zulässig.
Wechselspannung
Phasengeerdete AC-Netze sind nicht zulässig.
Umgebungsbedingungen, Mechanik
Einbaulage
Vertikal
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, 11 ms, Halbsinusstoß 11 ms, 1000 Stöße pro Achse
Schwingung
Widerstand: 57 Hz, Amplitudenübergangsfrequenz bei Beschleunigung
Widerstand: nach IEC/EN 60068-2-6
Widerstand: 10 - 150 Hz, Schwingfrequenz
Widerstand: 6 Hz, Amplitude 0,15 mm
Widerstand: nach IEC/EN 60068-2-6
Widerstand: 10 - 150 Hz, Schwingfrequenz
Widerstand: 6 Hz, Amplitude 0,15 mm
Klimatische Umweltbedingungen
Höhe
Max. 2000 m
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
Gemäß IEC/EN 50178
< 95 %, keine Kondensation
< 95 %, keine Kondensation
Hauptstromkreis
Strombegrenzung
Justierbar, Motor, Hauptstromkreis
0,2 - 2,4 A, Motor, Hauptstromkreis
0,2 - 2,4 A, Motor, Hauptstromkreis
Verzögerungszeit
< 10 ms, Rückfallverzögerung
< 10 ms, Einschaltverzögerung
< 10 ms, Einschaltverzögerung
Effizienz
97 % (η)
Eing.strom ILN bei 150% Überlast
2.5 A
Ableitstrom bei Erdschluss IPE - max
3.5 mA
Netzstromverzerrung
120 %
Netzeinschalthäufigkeit
Maximal einmal alle 60 Sekunden
Netzspannung - min
380 V
Netzspannung - max
480 V
Netzspannungsbereich
380 - 480 V (-10 %/+10 %, bei 50/60 Hz)
Betriebsart
U/f-Steuerung
Synchron-Reluktanzmotore
Sensorlose Vektorregelung (SLV)
PM- und LSPM-Motoren
BLDC Motoren
Synchron-Reluktanzmotore
Sensorlose Vektorregelung (SLV)
PM- und LSPM-Motoren
BLDC Motoren
Ausg.frequenz - min
0 Hz
Ausgangsfrequenz - max
500 Hz
Überlaststrom
Für 60 s alle 600 s
bei 40 °C
bei 40 °C
Überlaststrom IL bei 150% Überlast
3.6 A
Bemessungsfrequenz - min
45 Hz
Bemessungsfrequenz - max
66 Hz
Bemess.betriebsleistg bei 380/400 V, 50 Hz, 3phas
0.75 kW
Bemessungsbetriebsspannung
480 V AC, 3-phasig
400 V AC, 3-phasig
400 V AC, 3-phasig
Auflösung
0,1 Hz (Frequenzauflösung, Sollwert)
Max. Anlaufstrom
200 %, IH, max. Anlaufstrom (Hohe Überlast), Für 2 Sekunden alle 20 Sekunden, Leistungsteil
Netzfrequenz
50/60 Hz
Schaltfrequenz
8 kHz, 4 - 32 kHz regelbar, fPWM, Leistungsteil, Hauptstromkreis
Netzformtyp
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Wechselspannung
Phasengeerdete AC-Netze sind nicht zulässig.
Wechselspannung
Phasengeerdete AC-Netze sind nicht zulässig.
Bemessungsbetriebsleistung
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
1 HP
Trennfunktion
Bremsstrom
≤ 0,6 A (max. 6 A für 120 ms), Betätiger für externe Motorbremse
Bremsmoment
Einstellbar bis 100% (l/le), DC - Hauptkreis
Einschaltschwelle für den Bremstransistor
765 VDC
Kurzschlussfestigkeit
Bedingter Bemessungskurzschlussstrom (lq)
10 kA
Kurzschluss-Schutz (externe Ausgangskreise)
Typ-1-Koordinierung über Einspeiseeinheit des Energiebusses, Hauptstromkreis
Steuerkreis
Bemessungssteuerspannung (Uc)
24 V DC (-15 %/+20 %, extern durch AS-Interface® Stecker)
Kommunikation
Kommunikationsschnittstelle
AS-Interface
Verbindung
Steckertyp: HAN Q4/2
Schn.st.
Anzahl Slave-Adressen: 31 (AS-Interface®)
Spezifikation: S-7.4 (AS-Interface®)
Max. Gesamtstromaufnahme aus AS-Interface® Netzteil (30 V): 190 mA
Spezifikation: S-7.4 (AS-Interface®)
Max. Gesamtstromaufnahme aus AS-Interface® Netzteil (30 V): 190 mA
Kabel
Kabellänge
C2 ≤ 5 m, max. Motorleitungslänge
C3 ≤ 25 m, max. Motorleitungslänge
C1 ≤ 1 m, max. Motorleitungslänge
C3 ≤ 25 m, max. Motorleitungslänge
C1 ≤ 1 m, max. Motorleitungslänge
Bauartnachweis
10.2.2 Korrosionsbeständigkeit
Entspricht der Produktnorm.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Entspricht der Produktnorm.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Entspricht der Produktnorm.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Entspricht der Produktnorm.
10.2.4 Beständigkeit gegen UV-Strahlung
Entspricht der Produktnorm.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Entspricht der Produktnorm.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Entspricht der Produktnorm.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Netzspannung (EF006780) | 380 V |
| Netzfrequenz (EF006783) | 50/60 Hz |
| Eingangsphasenzahl (EF007117) | 3 |
| Ausgangsphasenzahl (EF006998) | 3 |
| Max. Ausgangsfrequenz (EF007350) | 500 Hz |
| Max. Ausgangsspannung (EF009560) | 500 V |
| Nennausgangsstrom I2N (EF009561) | 2.4 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung (EF007366) | 0.75 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung (EF007364) | 0.75 kW |
| Leistungsaufnahme (EF000346) | 32 W |
| Relative symmetrische Netzfrequenztoleranz (EF007454) | 10 % |
| Relative symmetrische Netzspannungstoleranz (EF007453) | 10 % |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Anzahl der analogen Eingänge (EF001994) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 0 |
| Anzahl der digitalen Eingänge (EF001992) | 4 |
| Mit Bedienelement (EF001538) | Ja |
| Einsatz im Industriebereich zulässig (EF007294) | Ja |
| Einsatz im Wohn- und Gewerbebereich zulässig (EF007295) | Ja |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Ja |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für BACnet (EF011944) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 1 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Mit PC-Anschluss (EF006107) | Ja |
| Bremschopper integriert (EF007293) | Ja |
| 4-Quadrantenbetrieb möglich (EF006803) | Ja |
| Art des Umrichters (EF006978) | U-Umrichter |
| Schutzart (IP) (EF005474) | IP65 |
| Schutzart (NEMA) (EF011959) | 12 |
| Höhe (EF000040) | 270 mm |
| Breite (EF000008) | 220 mm |
| Tiefe (EF000049) | 157 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
