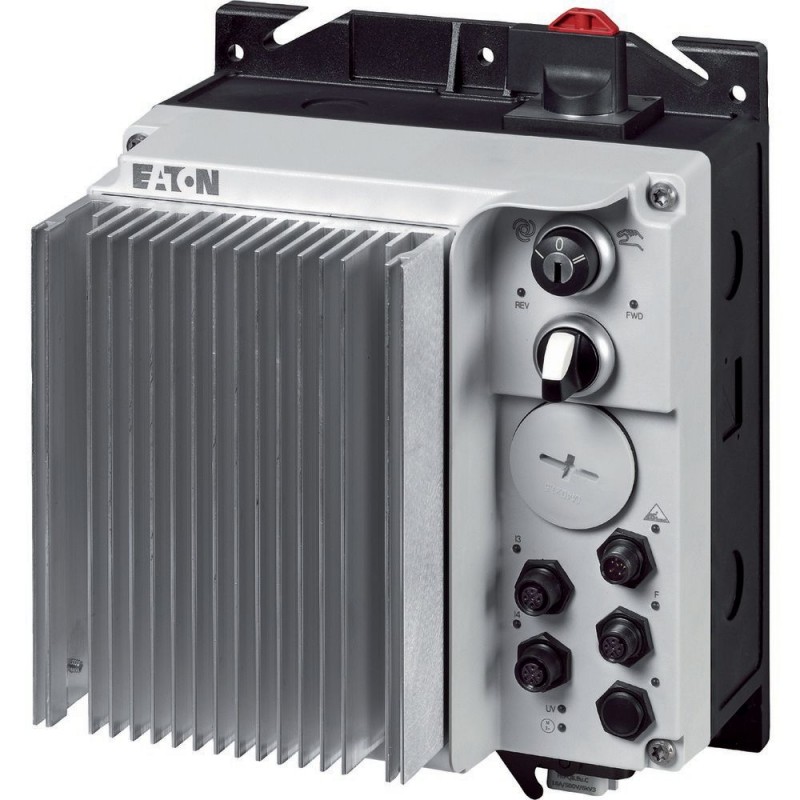

RASP-314AI1S0-C32RS1 169818 EATON ELECTRIC Drehzahlsteller, 400 V AC, 3-phasig, 3.3 A, Reparaturschalter, St..

RASP-314AI1S0-C32RS1

169818

EATON-MOELLER

Drehzahlsteller, 400 V AC, 3-phasig, 3.3 A, Reparaturschalter, Steuerspannung externe Bremse (50/60 Hz): 400/480 V AC, Bremswiderstand

Rapid Link 4.0; Frequenzumrichter; Bis zu 3,3 A; Mit manuellem Steuerschalter; Externe Bremsspannung 400 V AC; Mit Bremswiderstand

Drehzahlsteller, 3.3 A, 1.1 kW, 400/480 V AC, AS-Interface®, S-7.4 für 31 Teilnehmer, mit Reparaturschalter, mit Bremswiderstand

Drehzahlregler, Beschreibung: integrierte PTC-Thermistorüberwachung und Thermoclick mit sicherer Isolierung, Zwei Sensoreingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelte Handbedienung, optional: 4 Sensoreingänge mit M12-Y-Adapter zur Umschaltung auf Schleichgang, Anschluss der Versorgungsspannung über Adapterkabel an runder oder flexibler Sammelschienenabzweigung, Diagnose und Reset am Gerät und über AS-Interface, mit AUTO - OFF/RESET - HAND-Tastenschaltern, 3 feste Drehzahlen und 1 Potentiometerdrehzahl, umschaltbar von U/f auf (Vektor-)Drehzahlregelung, mit Wahlschalter REV - OFF - FWD, optional: Schnellerer Stopp bei Ausfall externer 24 V, mit manuellem Überbrückungsschalter, Lüfter: ohne Lüfter, Bremswiderstand: mit Bremswiderstand, Nennbetriebsspannung: Ue= 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung mit Ve: U2= 400 V AC, 3-phasig, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, Bei 150% Überlast: Ie= 3,3 A, Steuerspannung externe Bremse (50/60 Hz): 400/480 V AC, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, zugeordnete Motorleistung P Hinweis: bei 400 V, 50 Hz, 150 % Überlast: P= 1,1 kW, zugeordnete Motorleistung P Hinweis: bei 480 V, 60 Hz, 150 % Überlast: P= 1,5 PS, zugeordnete Motorleistung P Hinweis: für normal innen- und außenbelüftete 4-polige Drehstrom-Asynchronmotoren mit 1500 U/min-1 bei 50 Hz oder 1800 min-1 bei 60 Hz, AS-Interface Profilkabel: S-7,4 für 31 Module, Normen: IEC/EN 61800-5-1, UL 61800-5-1, Richtlinie 2011/65/EU (RoHS), CE-Zulassung, UL-Zulassung, Schutzart: IP65, NEMA12

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Drehzahlsteller

Rapid Link Starter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Drehzahlsteller, 3.3 A, 1.1 kW, 400/480 V AC, AS-Interface®, S-7.4 für 31 Teilnehmer, mit Reparaturschalter, mit Bremswiderstand
Drehzahlsteller, Beschreibung: integrierte Thermistorüberwachung PTC und Thermo-Click mit sicherer Trennung, 2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb, optional: 4 Sensor-Eingänge mit M12-Y-Adapter für Umschaltung auf Schleichdrehzahl, Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang, Diagnose und Reset am Gerät und über AS-Interface, mit Schlüsselschalter AUTO - OFF/RESET - HAND, 3 Festdrehzahlen und 1 Potentiometer-Drehzahl, von U/f- auf Drehzahlsteuerung (Vektor) umschaltbar, mit Wahlschalter REV - OFF - FWD, optional: Schneller Halt bei Ausfall der externen 24 V, mit Reparaturschalter, Lüfter: ohne Lüfter, Bremswiderstand: mit Bremswiderstand, Bemessungsbetriebsspannung: Ue= 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2= 400 V AC, 3-phasig, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, bei 150 % Überlast: Ie= 3.3 A, Steuerspannung externe Bremse (50/60 Hz): 400/480 V AC, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, zugeordnete Motorleistung P Hinweis: bei 400 V, 50 Hz, 150 % Überlast: P= 1.1 kW, zugeordnete Motorleistung P Hinweis: bei 480 V, 60 Hz, 150 % Überlast: P= 1.5 HP, zugeordnete Motorleistung P Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, AS-Interface-Profil: S-7.4 für 31 Teilnehmer, Normen und Bestimmungen: IEC/EN 61800-5-1, UL 61800-5-1, Richtlinie 2011/65/EU (RoHS), CE-Zulassung, UL-Zulassung, Schutzart: IP65, NEMA12

Lieferprogramm

Dieser Artikel ist nur noch bis zum 30.06.2020 lieferbar und wird durch folgenden Artikel ersetzt: Y7-198565, RASP5-4204A31-512R100S1
Sortiment
Drehzahlsteller
Bemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
Ausgangsspannung bei Ue[U2]
0 - ULN
Netzspannung (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
bei 150 % Überlast [Ie]
3.3 A
zugeordnete Motorleistung P
Hinweis
bei 400 V, 50 Hz
150 % Überlast [P]
1.1 kW
Hinweis
bei 480 V, 60 Hz
150 % Überlast [P]
1.5 HP
Hinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
Beschreibung
integrierte Thermistorüberwachung PTC und Thermo-Click mit sicherer Trennung
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
optional: 4 Sensor-Eingänge mit M12-Y-Adapter für Umschaltung auf Schleichdrehzahl
Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang
Diagnose und Reset am Gerät und über AS-Interface
mit Schlüsselschalter AUTO - OFF/RESET - HAND
3 Festdrehzahlen und 1 Potentiometer-Drehzahl
von U/f- auf Drehzahlsteuerung (Vektor) umschaltbar
mit Wahlschalter REV - OFF - FWD
optional: Schneller Halt bei Ausfall der externen 24 V
Steuerspannung externe Bremse (50/60 Hz)
400/480 V AC V
Schnittstelle/Feldbus (eingebaut)
AS-Interface®
AS-Interface-Profil
S-7.4 für 31 Teilnehmer
Reparaturschalter
mit Reparaturschalter
Bremswiderstand
mit Bremswiderstand
Hinweise
zur Ansteuerung von Motoren mit mechanischer Bremse
integrierter Brems-Chopper mit Bremswiderstand für dynamische Bremsvorgänge

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 61800-5-1
UL 61800-5-1
Richtlinie 2011/65/EU (RoHS)
CE-Zulassung
UL-Zulassung
Klimafestigkeit [ρw]
< 95 %, nicht kondensierend
IEC/EN 50178 %
UmgebungstemperaturMin. Betriebsumgebungstemperatur
0 °C
UmgebungstemperaturMax. Betriebsumgebungstemperatur
+40 °C
Umgebungstemperatur
0 - +55 (mit Lüfter RASP-FAN-1)
UmgebungstemperaturLagerung [ϑ]
-30 - +70 °C
Überspannungskategorie
III
Bemessungsstoßspannungsfestigkeit [Uimp]
2 kV
FunkstörgradUmgebung (EMV)
2. Umgebung, Klasse C3
Funkstörgradmaximale Motorleitungslänge [I]
10 m
Schockfestigkeit
1000 Schocks pro Achse, Halbsinus 15 g/11ms
IEC/EN 60068-2-27 g
Vibration
Schwingungsfrequenz: 10 - 150 Hz
Amplitude 0,15 mm: 6 Hz
Übergangsfrequenz von Amplitude auf Beschleunigung: 57 Hz
IEC/EN 60068-2-6
Einbaulage
Vertikal
Aufstellungshöhe
0 - 1000 m über NN
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 2000 m m
Schutzart
IP65
NEMA12
Hauptstromkreis
EinspeisungBemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
EinspeisungNetzspannung (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
EinspeisungEingangsstrom (150 % Überlast) [ILN]
4 A
EinspeisungNetzform
Wechselspannung
mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete Wechselstromnetze sind nicht zulässig.
EinspeisungNetzfrequenz [fLN]
50/60 Hz
EinspeisungFrequenzbereich [fLN]
47 - 66 Hz (± 0%) Hz
EinspeisungNetzeinschalthäufigkeit
maximal einmal alle 60 Sekunden
EinspeisungNetzstromverzerrung [THD]
> 120 %
Einspeisungbedingter Kurzschlussstrom [Iq]
< 5 kA
EinspeisungKurzschluss-Schutz für Ausgangskreise, extern
Zuordnungsart 1 über die Einspeisung des Energiebusses
LeistungsteilFunktion
Frequenzumrichter mit Gleichspannungszwischenkreis und IGBT-Wechselrichter
LeistungsteilEinschaltverzögerung [tON]
30 - 50 ms
LeistungsteilAusschaltverzögerung [tOFF]
15 - 35 ms
LeistungsteilÜberlaststrom (150 % Überlast) [IL]
5 A
LeistungsteilHinweis zum Überlaststrom
bei 40 °C
LeistungsteilHinweis zum max. Anlaufstrom
für 2 Sekunden
bei 40 °C
LeistungsteilAusgangsspannung bei Ue[U2]
0 - ULN
LeistungsteilAusgangsfrequenz [f2]
0 - 50/60 (max. 320) Hz
LeistungsteilSchaltfrequenz [fPWM]
6
einstellbar 1,5 - 16 kHz
LeistungsteilBetriebsmodus
linear, parametrierbar
LeistungsteilFrequenzauflösung (Sollwert) [Δf]
0.01 Hz
LeistungsteilBemessungsbetriebsstrombei 150 % Überlast [Ie]
3.3 A
LeistungsteilHinweis
Bemessungsbetriebsstrom bei einer Schaltfrequenz von 6 kHz und einer Umgebungstemperatur von +40 °C
LeistungsteilMotorstrombegrenzung [I]
0,66 - 6,6
einstellbar A
LeistungsteilWirkungsgrad [η]
0.95 %
Leistungsteilmaximaler Ableitstrom zur Erde (PE) ohne Motor [IPE]
3.5 mA
LeistungsteilLüfter
geräteintern, temperaturgesteuert
optional RASP-FAN-S1 auf Kühlkörper, temperaturgesteuert
LeistungsteilAusstattung
mit Reparaturschalter
ohne Lüfter
mit Bremswiderstand
MotorabgangHinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
MotorabgangHinweis
bei 400 V, 50 Hz
Motorabgang150 % Überlast [P]
1.1 kW
MotorabgangHinweis
bei 480 V, 60 Hz
Motorabgang150 % Überlast [P]
1.5 HP
MotorabgangAnsteuerung für externe MotorbremseBremsspannung [U]
400/480 V AC -15% / +10% V
MotorabgangAnsteuerung für externe MotorbremseBremsstrom [I]
≤ 0,6 A
(max. 6 A für 120 ms) A
MotorabgangBremsfunktionBremsmoment [%]
≦ 30 I/Ie
MotorabgangBremsfunktionEinschaltschwelle für den Bremstransistor [UDC]
765 V DC V
MotorabgangBremsfunktionGleichstrombremsung [%]
≦ 100, einstellbar I/Ie
Steuerteil
externe Steuerspannung [Uc]
24 V DC - 15 % / + 20 % über AS-Interface®-Stecker V
Schnittstelle/Feldbus (eingebaut)
AS-Interface®
AS-Interface®
maximale Gesamtstromaufnahme aus AS-Interface®-Netzteil (30 V-): 250 mA
Spezifikation: S-7.4
Anzahl Slave-Adressen: 31

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+40 °C

Technische Daten nach ETIM 7.0

Reiheneinbau-/Aufbaugeräte (EG000062) / Drehzahlsteller (EC000256)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Modulares Reiheneinbaugerät für Stromkreisverteiler / Drehzahlsteller ([email protected] [ACN359011])
Montageart
Aufputz
Farbe
grau
RAL-Nummer
0
Nennstrom
3.3 A
Ausgangsspannung
0 - 400 V
Anzahl der Phasen
3
Leistungsregelung stufenlos
ja
Anzahl der Stufen
0
Basiselement ohne Abdeckung
ja
Bedienungsart
Schlüssel
Beleuchtung
ohne
Schaltkontakt
nein
Mit Temperatursensor
ja
Höhe
270 mm
Breite
200 mm
Tiefe
195 mm
Schutzart (IP)
IP65

Abmessungen

2190DIM-30

ETIM for 169818 Reiheneinbau-/Aufbaugeräte (EC000256)
Merkmal Wert
Montageart (EF000003) Aufputz
Farbe (EF000007) grau
RAL-Nummer (EF000116) 0
Nennstrom (EF000001) 3.3 A
Ausgangsspannung (EF003933) 0 V
Anzahl der Phasen (EF000351) 3
Leistungsregelung stufenlos (EF000661) Ja
Anzahl der Stufen (EF002426) 0
Basiselement ohne Abdeckung (EF008182) Ja
Bedienungsart (EF000006) Schlüssel
Beleuchtung (EF000134) ohne
Schaltkontakt (EF001141) Nein
Mit Temperatursensor (EF006034) Ja
Höhe (EF000040) 182 mm
Breite (EF000008) 220 mm
Tiefe (EF000049) 285 mm
Schutzart (IP) (EF005474) IP65

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
RASP-314AI1S0-C32RS1 RASP-314AI1S0-C32RS1 169818 DE_169818.pdf 251 Kbytes RASP-314AI1S0-C32RS1 RASP-314AI1S0-C32RS1 169818 DE_169818.pdf
