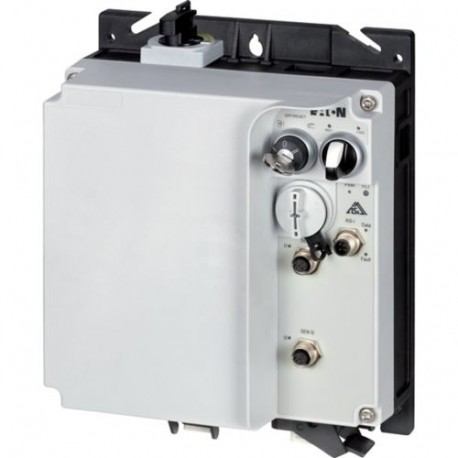

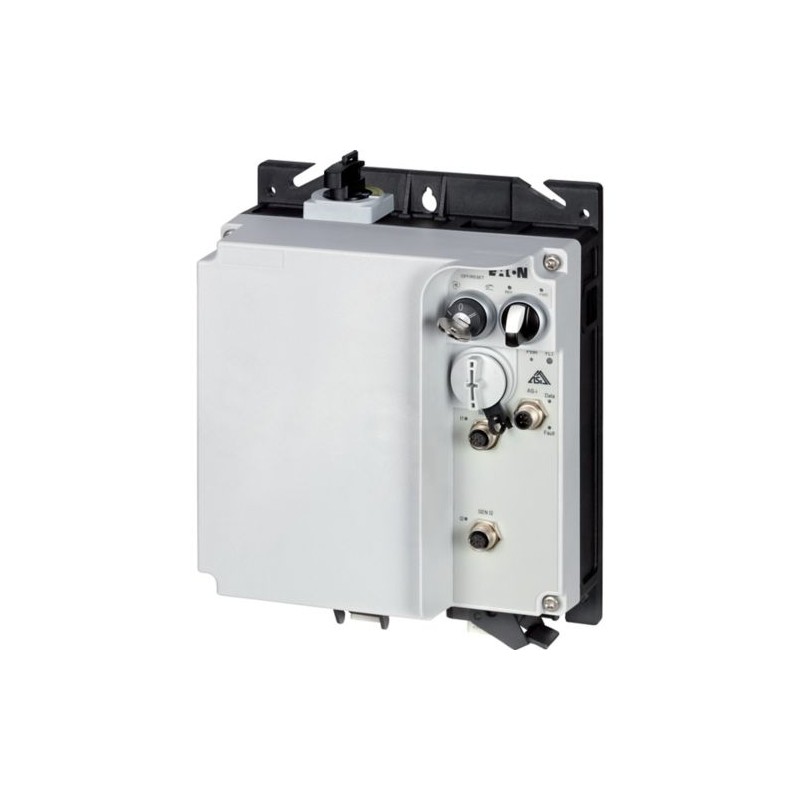

RAMO5-W201A32-512RS1 199108 Y7-199108 EATON ELECTRIC RAMO5-W201A32-512RS1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RAMO5-W201A32-512RS1 199108 Y7-199108 EATON ELECTRIC RAMO5-W201A32-512RS1

RAMO5-W201A32-512RS1

199108

Y7-199108

EATON-MOELLER

RAMO5-W201A32-512RS1

Eaton Moeller® series Rapid Link - Reversing starter, 6.6 A, Sensor input 2, 180/207 V DC, AS-Interface®, S-7.A.E. for 62 modules, HAN Q5, with manual override switch

Wendestarter, 6,6 A, Sensoreingang 2, 180/207 V DC, AS-Interface®, S-7.A.E. für 62 Module, HAN Q5, mit Handüberbrückungsschalter

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Rapid Link Starter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,270.81
Stückpreis: $1,270.81
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series Rapid Link Reversing starter
Katalognummer
199108
Produkt Länge/Tiefe
120 mm
Produkthöhe
270 mm
Produktbreite
220 mm
Produktgewicht
1.8 kg
Zertifikat(e)
CCC
UL 60947-4-2
CE
IEC/EN 60947-4-2
RoHS
UL approval
Kataloghinweise
Zugeordnete Bemessungsbetriebsleistung: für normale, intern und extern belüftete, vierpolige, Drehstrom-Asynchronmotoren mit 1500 U/Min bei 50 Hz oder 1800 U/Min bei 60 Hz
EAN
4015081971664
Modellcode
RAMO5-W201A32-512RS1

Merkmale und Funktionen

Merkmale
Parametrierung: Keypad
Diagnose und Reset am Gerät und über AS-Interface
Parametrierung: Feldbus
Parametrierung: drivesConnect mobile (App)
Parametrierung: drivesConnect
Ausstattung:
Thermistorüberwachung PTC
Schlüsselschalterstellung AUTO
Thermo-Click
Schlüsselschalterstellung OFF/RESET
Schlüsselschalterstellung HAND
Reparaturschalter
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Elektronischer Motorschutz
Kurzschlussauslöser
Funktionen
Zur Betätigung von Motoren mit mechanischer Bremse
Externer Reset möglich
Temperaturkompensierter Überlastschutz

Allgemein

Klasse
CLASS 10 A
Schutzart
NEMA 12
IP65
Elektromagnet. Verträglichk.
Klasse A
Lebensdauer, elektrisch
10.000.000 Schaltvorgänge (bei AC-3)
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (bei AC-3)
Ausführung
Wendestarter
Überlastauslösestromeinstellung - min
0.3 A
Überlastauslösestromeinstellung - max
6.6 A
Überspannungskategorie
III
Produktkategorie
Motorstarter
Protokoll
AS-Interface-Profil: S-7.4 für 62 Module
ASI
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Netzformtyp
Phasengeerdete AC-Netze sind nicht zulässig.
Wechselspannung
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Typ
Wendestarter
Spannungsart
DC

Umgebungsbedingungen, Mechanik

Einbaulage
Vertikal
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, 11 ms, Halbsinusstoß 11 ms, 1000 Stöße pro Achse
Schwingung
Widerstand: 57 Hz, Amplitudenübergangsfrequenz bei Beschleunigung
Widerstand: 10 - 150 Hz, Schwingfrequenz
Widerstand: nach IEC/EN 60068-2-6
Widerstand: 6 Hz, Amplitude 0,15 mm

Klimatische Umweltbedingungen

Höhe
Max. 1000 m
Max. 2000 m
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
< 95 %, keine Kondensation
Gemäß IEC/EN 50178

Hauptstromkreis

Strombegrenzung
Justierbar, Motor, Hauptstromkreis
0,3 - 6,6 A, Motor, Hauptstromkreis
Eingangsstrom
6,6 A (bei 150% Überlast)
Netzeinschalthäufigkeit
Maximal einmal alle 60 Sekunden
Netzspannungsbereich
380 - 480 V (-15 %/+10 %, bei 50/60 Hz)
Rück.ver
20 - 35 ms
Einschaltverzögerung
20 - 35 ms
Ausgangsfrequenz
50/60 Hz
Überlastzykl.
AC-53a
Bemessungsfrequenz - min
47 Hz
Bemessungsfrequenz - max
63 Hz
Bem.betriebsstrom (le) bei 150% Überlast
6.6 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
6.6 A
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz - min
0.09 kW
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz - max
3 kW
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
0 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
3 kW
Bemessungsbetriebsspannung
400 V AC, 3-phasig
480 V AC, 3-phasig
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Netzformtyp
Phasengeerdete AC-Netze sind nicht zulässig.
Wechselspannung
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)

Bemessungsbetriebsleistung

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
3 HP

Trennfunktion

Bremsstrom
≤ 0,6 A (max. 6 A für 120 ms), Betätiger für externe Motorbremse
Bremsspannung
180/215 V DC -15 % / +10 %, Betätiger für externe Motorbremse

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
10 kA
Bedingter Bemessungskurzschlussstrom (lq), Typ 2, 380 V, 400 V, 415 V
0 A
Kurzschluss-Schutz (externe Ausgangskreise)
Typ-1-Koordinierung über Einspeiseeinheit des Energiebusses, Hauptstromkreis

Steuerkreis

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Bemessungssteuerspannung (Uc)
24 V DC (-15 %/+20 %, extern durch AS-Interface® Stecker)
180/207 V DC (externe Bremse 50/60 Hz)

Kommunikation

Verbindung
Anschlüsse im Leistungsteil steckbar
Schn.st.
Max. Gesamtstromaufnahme aus AS-Interface® Netzteil (30 V): 190 mA
Spezifikation: S-7.AE (AS-Interface®)
Anzahl Slave-Adressen: 62 (AS-Interface®)

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Kabel

Kabellänge
10 m, Funkstörgrad, max. Motorleitungslänge

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 199108 Niederspannungsschaltgeräte (EC001037)
Merkmal Wert
Art des Motorstarters (EF009598) Wendestarter
Mit Kurzschlussauslöser (EF006691) Ja
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) 0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) 2.238 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) 0 kW
Bemessungsbetriebsstrom Ie (EF001443) 6.6 A
Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) 6.6 A
Überlastauslöser Stromeinstellung (EF002336) 0.3 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) 10000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) 0 A
Leistungsaufnahme (EF000346) 8 W
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) 55 °C
Temperaturkompensierter Überlastschutz (EF009604) Ja
Auslöseklasse (EF006668) CLASS 10 A
Anschlussart Hauptstromkreis (EF006819) Steckanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Steckanschluss
Tragschienenmontage möglich (EF003972) Nein
Mit Trafo (EF000278) Nein
Anzahl der Befehlsstellen (EF001372) 2
Geeignet für NOT-AUS (EF001433) Nein
Zuordnungsart nach IEC 60947-4-3 (EF012390) Klasse 1
Anzahl der Leuchtmelder (EF001965) 0
Externer Reset möglich (EF003426) Ja
Mit Sicherung (EF006693) Nein
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) 12
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Ja
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Nein
Breite (EF000008) 220 mm
Höhe (EF000040) 270 mm
Tiefe (EF000049) 120 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
