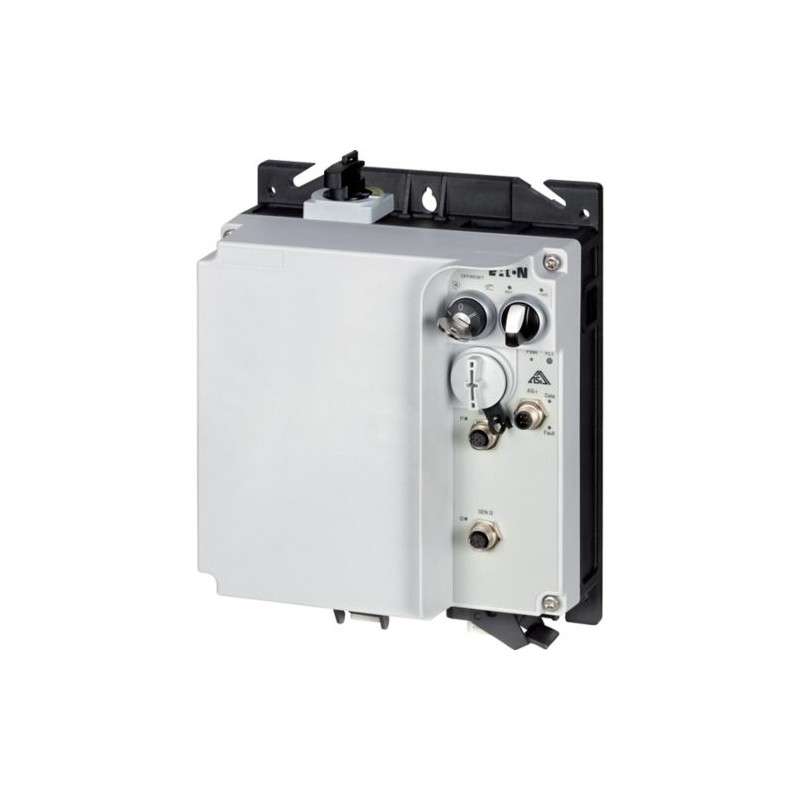

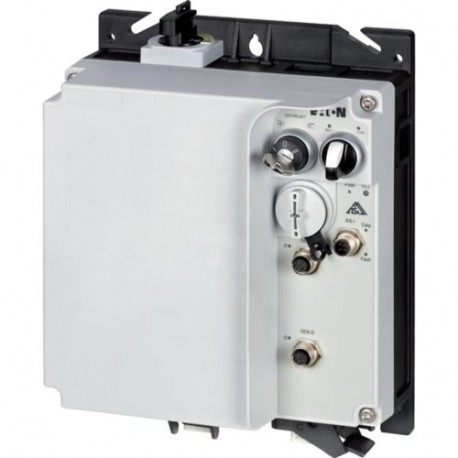

RAMO5-W200A32-512RS1 199107 Y7-199107 EATON ELECTRIC RAMO5-W200A32-512RS1
RAMO5-W200A32-512RS1
199107
Y7-199107
EATON-MOELLER
RAMO5-W200A32-512RS1
Wendestarter, 6.6 A, Sensor-Eingang 2, AS-Interface®, S-7.A.E. für 62 Teilnehmer, HAN Q5, mit Reparaturschalter
Wendestarter, 6,6 A, Sensoreingang 2, AS-Interface®, S-7.A.E. für 62 Module, HAN Q5, mit Handnotschalter
Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination
Rapid Link Starter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Wendestarter, 6.6 A, Sensor-Eingang 2, AS-Interface®, S-7.A.E. für 62 Teilnehmer, HAN Q5, mit Reparaturschalter
Lieferprogramm
Sortiment
Motorstarter
Grundfunktion
Wendestarter
Bemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
480 V AC, 3-phasig
Ausgangsspannung bei Ue[U2]
= ULN
Netzspannung (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
bei 150 % Überlast [Ie]
6.6 A
zugeordnete Motorleistung P
Hinweis
bei 400 V, 50 Hz
150 % Überlast [P]
0,09 - 3 kW
Hinweis
bei 480 V, 60 Hz
150 % Überlast [P]
0,125 - 3 HP
Hinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
Beschreibung
integrierte Thermistorüberwachung PTC und Thermo-Click
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Anschlüsse im Leistungsteil steckbar
Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang
Diagnose und Reset am Gerät und über AS-Interface
mit Schlüsselschalter AUTO - OFF/RESET - HAND
mit elektronischem Motorschutz für zugeordnete Motorleistung von 0,09 – 3,0 kW (400 V)/0,125 – 3,0 HP (480 V)
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Anschlüsse im Leistungsteil steckbar
Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang
Diagnose und Reset am Gerät und über AS-Interface
mit Schlüsselschalter AUTO - OFF/RESET - HAND
mit elektronischem Motorschutz für zugeordnete Motorleistung von 0,09 – 3,0 kW (400 V)/0,125 – 3,0 HP (480 V)
Sensor-Eingang
2 Anzahl
Schnittstelle/Feldbus (eingebaut)
AS-Interface®
AS-Interface-Profil
S-7.A.E. für 62 Teilnehmer
Steckerausführung
HAN Q5
Reparaturschalter
mit Reparaturschalter
Parametrierung
Keypad
Feldbus
drivesConnect
drivesConnect mobile (App)
Feldbus
drivesConnect
drivesConnect mobile (App)
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-2
UL 60947-4-2
Richtlinie 2011/65/EU (RoHS)
CE-Zulassung
UL-Zulassung
CCC-Zulassung
UL 60947-4-2
Richtlinie 2011/65/EU (RoHS)
CE-Zulassung
UL-Zulassung
CCC-Zulassung
Klimafestigkeit [ρw]
< 95 %, nicht kondensierend
IEC/EN 50178 %
IEC/EN 50178 %
UmgebungstemperaturMin. Betriebsumgebungstemperatur
-10 °C
UmgebungstemperaturMax. Betriebsumgebungstemperatur
+55 °C
UmgebungstemperaturLagerung [ϑ]
-40 - +70 °C
Überspannungskategorie
III
Bemessungsstoßspannungsfestigkeit [Uimp]
4 kV
FunkstörgradUmgebung (EMV)
Geräteklasse A
Funkstörgradmaximale Motorleitungslänge [I]
10 m
Schockfestigkeit
1000 Schocks pro Achse, Halbsinus 15 g/11ms
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
Vibration
Schwingungsfrequenz: 10 - 150 Hz
Amplitude 0,15 mm: 6 Hz
Übergangsfrequenz von Amplitude auf Beschleunigung: 57 Hz
IEC/EN 60068-2-6
Amplitude 0,15 mm: 6 Hz
Übergangsfrequenz von Amplitude auf Beschleunigung: 57 Hz
IEC/EN 60068-2-6
Einbaulage
Vertikal
Aufstellungshöhe
0 - 1000 m über NN
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 2000 m m
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 2000 m m
Schutzart
IP65
NEMA12
NEMA12
Hauptstromkreis
EinspeisungBemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
480 V AC, 3-phasig
EinspeisungNetzspannung (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
EinspeisungEingangsstrom (150 % Überlast) [ILN]
6.6 A
EinspeisungNetzform
Wechselspannung
mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete Wechselstromnetze sind nicht zulässig.
mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete Wechselstromnetze sind nicht zulässig.
EinspeisungNetzfrequenz [fLN]
50/60 Hz
EinspeisungFrequenzbereich [fLN]
47 - 63 Hz (± 0%) Hz
EinspeisungNetzeinschalthäufigkeit
maximal einmal alle 60 Sekunden
Einspeisungbedingter Kurzschlussstrom [Iq]
< 10 kA
EinspeisungKurzschluss-Schutz für Ausgangskreise, extern
Zuordnungsart 1 über die Einspeisung des Energiebusses
LeistungsteilFunktion
Wendestarter mit Relais, Thyristoren und Bypass-Kontakten, 2-phasig gesteuert
LeistungsteilEinschaltverzögerung [tON]
20 - 35 ms
LeistungsteilAusschaltverzögerung [tOFF]
20 - 35 ms
LeistungsteilLebensdauer, mechanisch [Schaltspiele]
AC3: > 10.000.000
LeistungsteilLebensdauer, elektrisch [Schaltspiele]
AC3: > 10.000.000
LeistungsteilÜberlastzyklus
AC-53a
LeistungsteilAusgangsspannung bei Ue[U2]
= ULN
LeistungsteilAusgangsfrequenz [f2]
= fLNHz
LeistungsteilBemessungsbetriebsstrombei 150 % Überlast [Ie]
6.6 A
LeistungsteilMotorstrombegrenzung [I]
0,3 - 6,6
einstellbar A
einstellbar A
LeistungsteilAusstattung
mit Reparaturschalter
MotorabgangHinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
MotorabgangHinweis
bei 400 V, 50 Hz
MotorabgangHinweis
bei 480 V, 60 Hz
Steuerteil
externe Steuerspannung [Uc]
24 V DC - 15 % / + 20 % über AS-Interface®-Stecker V
Schnittstelle/Feldbus (eingebaut)
AS-Interface®
AS-Interface®
maximale Gesamtstromaufnahme aus AS-Interface®-Netzteil (30 V-): 190 mA
Spezifikation: S-7.A.E.
Anzahl Slave-Adressen: 62
Spezifikation: S-7.A.E.
Anzahl Slave-Adressen: 62
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-10 °C
Max. Betriebsumgebungstemperatur
+55 °C
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Motorstarter/Motorstarterkombination (EC001037)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Verbraucherabzweig, Motorabzweig / Motorstarterkombination ([email protected] [AJZ718013])
Art des Motorstarters
Wendestarter
Mit Kurzschlussauslöser
ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
29 - 32 V
Spannungsart zur Betätigung
DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig
0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig
2.238 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig
0 kW
Bemessungsbetriebsstrom Ie
6.6 A
Bemessungsbetriebsstrom bei AC-3, 400 V
6.6 A
Überlastauslöser Stromeinstellung
0.3 - 6.6 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V
10000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V
0 A
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Umgebungstemperatur, Obergrenze ohne Einschränkungen
55 °C
Temperaturkompensierter Überlastschutz
ja
Auslöseklasse
CLASS 10
Anschlussart Hauptstromkreis
Steckanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
sonstige
Tragschienenmontage möglich
nein
Mit Trafo
nein
Anzahl der Befehlsstellen
2
Geeignet für NOT-AUS
nein
Zuordnungsart nach IEC 60947-4-3
Klasse 1
Anzahl der Leuchtmelder
8
Externer Reset möglich
ja
Mit Sicherung
nein
Schutzart (IP)
IP65
Schutzart (NEMA)
12
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
ja
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Breite
220 mm
Höhe
278 mm
Tiefe
120 mm
Abmessungen
| Merkmal | Wert |
|---|---|
| Art des Motorstarters (EF009598) | Wendestarter |
| Mit Kurzschlussauslöser (EF006691) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 0 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 0 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 0 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 3 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) | 2.238 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) | 0 kW |
| Bemessungsbetriebsstrom Ie (EF001443) | 6.6 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) | 6.6 A |
| Überlastauslöser Stromeinstellung (EF002336) | 0.3 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) | 10000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) | 0 A |
| Leistungsaufnahme (EF000346) | 8 W |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) | 55 °C |
| Temperaturkompensierter Überlastschutz (EF009604) | Ja |
| Auslöseklasse (EF006668) | CLASS 10 A |
| Anschlussart Hauptstromkreis (EF006819) | Steckanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) | Steckanschluss |
| Tragschienenmontage möglich (EF003972) | Nein |
| Mit Trafo (EF000278) | Nein |
| Anzahl der Befehlsstellen (EF001372) | 2 |
| Geeignet für NOT-AUS (EF001433) | Nein |
| Zuordnungsart nach IEC 60947-4-3 (EF012390) | Klasse 1 |
| Anzahl der Leuchtmelder (EF001965) | 0 |
| Externer Reset möglich (EF003426) | Ja |
| Mit Sicherung (EF006693) | Nein |
| Schutzart (IP) (EF005474) | IP65 |
| Schutzart (NEMA) (EF011959) | 12 |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Ja |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Breite (EF000008) | 220 mm |
| Höhe (EF000040) | 270 mm |
| Tiefe (EF000049) | 120 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| RAMO5-W200A32-512RS1 Y7-199107 199107 DE_199107.pdf | 309 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
