> EATON - MOELLER>Rapid Link Starter>RAMO5-W200A31-4120S1 199080 Y7-199080 ELECTRIC RAMO5-W200A31-4120S1
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

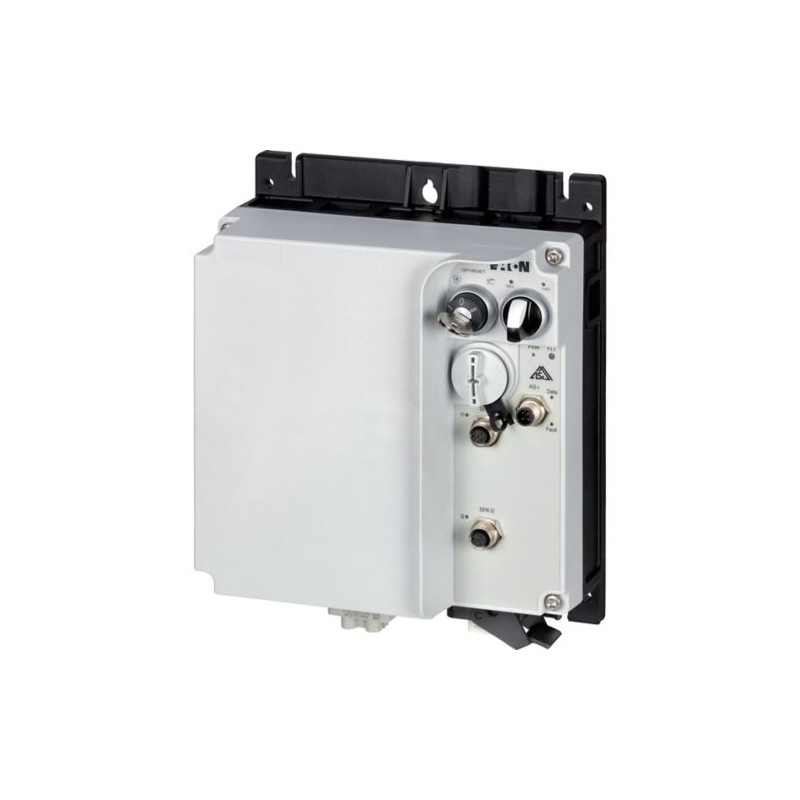

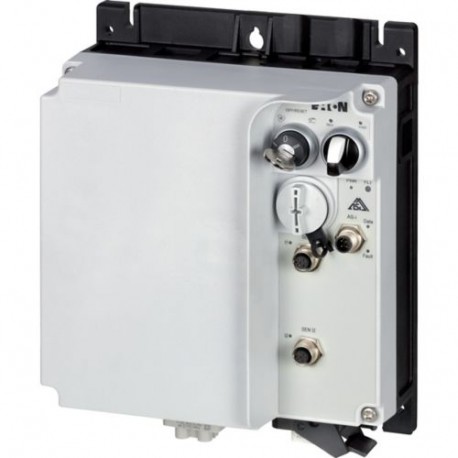

RAMO5-W200A31-4120S1 199080 Y7-199080 EATON ELECTRIC RAMO5-W200A31-4120S1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RAMO5-W200A31-4120S1 199080 Y7-199080 EATON ELECTRIC RAMO5-W200A31-4120S1

RAMO5-W200A31-4120S1

199080

Y7-199080

EATON-MOELLER

RAMO5-W200A31-4120S1

Eaton Moeller® series Rapid Link - Reversing starter, 6.6 A, Sensor input 2, AS-Interface®, S-7.4 for 31 modules, HAN Q4/2

Wendestarter, 6,6 A, Sensoreingang 2, AS-Interface®, S-7,4 für 31 Module, HAN Q4/2

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Rapid Link Starter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,123.19
Stückpreis: $1,123.19
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series Rapid Link Reversing starter
Katalognummer
199080
Produkt Länge/Tiefe
120 mm
Produkthöhe
270 mm
Produktbreite
220 mm
Produktgewicht
1.63 kg
Zertifikat(e)
CCC
RoHS
UL 60947-4-2
CE
IEC/EN 60947-4-2
UL approval
Kataloghinweise
Zugeordnete Bemessungsbetriebsleistung: für normale, intern und extern belüftete, vierpolige, Drehstrom-Asynchronmotoren mit 1500 U/Min bei 50 Hz oder 1800 U/Min bei 60 Hz
EAN
4015081971381
Modellcode
RAMO5-W200A31-4120S1

Merkmale und Funktionen

Merkmale
Parametrierung: drivesConnect mobile (App)
Diagnose und Reset am Gerät und über AS-Interface
Parametrierung: Keypad
Parametrierung: drivesConnect
Parametrierung: Feldbus
Ausstattung:
Schlüsselschalterstellung HAND
Thermistorüberwachung PTC
Schlüsselschalterstellung AUTO
Schlüsselschalterstellung OFF/RESET
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Elektronischer Motorschutz
Thermo-Click
Kurzschlussauslöser
Funktionen
Externer Reset möglich
Temperaturkompensierter Überlastschutz

Allgemein

Klasse
CLASS 10 A
Schutzart
IP65
NEMA 12
Elektromagnet. Verträglichk.
Class A
Lebensdauer, elektrisch
10.000.000 Schaltvorgänge (bei AC-3)
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (bei AC-3)
Ausführung
Wendestarter
Überlastauslösestromeinstellung - min
0.3 A
Überlastauslösestromeinstellung - max
6.6 A
Überspannungskategorie
III
Produktkategorie
Motorstarter
Protokoll
AS-Interface-Profil: S-7.4 für 31 Teilnehmer
ASI
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Netzformtyp
Phasengeerdete AC-Netze sind nicht zulässig.
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Wechselspannung
Typ
Wendestarter
Spannungsart
DC

Umgebungsbedingungen, Mechanik

Einbaulage
Vertikal
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, 11 ms, Halbsinusstoß 11 ms, 1000 Stöße pro Achse
Schwingung
Widerstand: 10 - 150 Hz, Schwingfrequenz
Widerstand: 6 Hz, Amplitude 0,15 mm
Widerstand: 57 Hz, Amplitudenübergangsfrequenz bei Beschleunigung
Widerstand: nach IEC/EN 60068-2-6

Klimatische Umweltbedingungen

Höhe
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Max. 1000 m
Max. 2000 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
< 95 %, keine Kondensation
Gemäß IEC/EN 50178

Hauptstromkreis

Strombegrenzung
0,3 - 6,6 A, Motor, Hauptstromkreis
Justierbar, Motor, Hauptstromkreis
Eingangsstrom
6,6 A (bei 150% Überlast)
Netzeinschalthäufigkeit
Maximal einmal alle 60 Sekunden
Netzspannungsbereich
380 - 480 V (-15 %/+10 %, bei 50/60 Hz)
Rück.ver
20 - 35 ms
Einschaltverzögerung
20 - 35 ms
Ausgangsfrequenz
50/60 Hz
Überlastzykl.
AC-53a
Bemessungsfrequenz - min
47 Hz
Bemessungsfrequenz - max
63 Hz
Bem.betriebsstrom (le) bei 150% Überlast
6.6 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
6.6 A
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz - min
0.09 kW
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz - max
3 kW
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
0 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
3 kW
Bemessungsbetriebsspannung
480 V AC, 3-phasig
400 V AC, 3-phasig
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Netzformtyp
Phasengeerdete AC-Netze sind nicht zulässig.
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Wechselspannung

Bemessungsbetriebsleistung

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
3 HP

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
10 kA
Bedingter Bemessungskurzschlussstrom (lq), Typ 2, 380 V, 400 V, 415 V
0 A
Kurzschluss-Schutz (externe Ausgangskreise)
Typ-1-Koordinierung über Einspeiseeinheit des Energiebusses, Hauptstromkreis

Steuerkreis

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Bemessungssteuerspannung (Uc)
24 V DC (-15 %/+20 %, extern durch AS-Interface® Stecker)

Kommunikation

Verbindung
Anschlüsse im Leistungsteil steckbar
Schn.st.
Spezifikation: S-7.4 (AS-Interface®)
Anzahl Slave-Adressen: 31 (AS-Interface®)
Max. Gesamtstromaufnahme aus AS-Interface® Netzteil (30 V): 190 mA

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Kabel

Kabellänge
10 m, Funkstörgrad, max. Motorleitungslänge

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 199080 Niederspannungsschaltgeräte (EC001037)
Merkmal Wert
Art des Motorstarters (EF009598) Wendestarter
Mit Kurzschlussauslöser (EF006691) Ja
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) 0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) 2.238 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) 0 kW
Bemessungsbetriebsstrom Ie (EF001443) 6.6 A
Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) 6.6 A
Überlastauslöser Stromeinstellung (EF002336) 0.3 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) 65000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) 0 A
Leistungsaufnahme (EF000346) 8 W
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) 55 °C
Temperaturkompensierter Überlastschutz (EF009604) Ja
Auslöseklasse (EF006668) CLASS 10 A
Anschlussart Hauptstromkreis (EF006819) Steckanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Steckanschluss
Tragschienenmontage möglich (EF003972) Nein
Mit Trafo (EF000278) Nein
Anzahl der Befehlsstellen (EF001372) 2
Geeignet für NOT-AUS (EF001433) Nein
Zuordnungsart nach IEC 60947-4-3 (EF012390) Klasse 1
Anzahl der Leuchtmelder (EF001965) 0
Externer Reset möglich (EF003426) Ja
Mit Sicherung (EF006693) Nein
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) 12
Unterstützt Protokoll für TCP/IP (EF003050) Nein
Unterstützt Protokoll für PROFIBUS (EF003052) Nein
Unterstützt Protokoll für CAN (EF003053) Nein
Unterstützt Protokoll für INTERBUS (EF003054) Nein
Unterstützt Protokoll für ASI (EF003051) Ja
Unterstützt Protokoll für Modbus (EF003057) Nein
Unterstützt Protokoll für Data-Highway (EF003058) Nein
Unterstützt Protokoll für DeviceNet (EF003059) Nein
Unterstützt Protokoll für SUCONET (EF003060) Nein
Unterstützt Protokoll für LON (EF003017) Nein
Unterstützt Protokoll für PROFINET IO (EF007525) Nein
Unterstützt Protokoll für PROFINET CBA (EF007524) Nein
Unterstützt Protokoll für SERCOS (EF006657) Nein
Unterstützt Protokoll für Foundation Fieldbus (EF007522) Nein
Unterstützt Protokoll für EtherNet/IP (EF007521) Nein
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) Nein
Unterstützt Protokoll für DeviceNet Safety (EF007520) Nein
Unterstützt Protokoll für INTERBUS-Safety (EF006662) Nein
Unterstützt Protokoll für PROFIsafe (EF007526) Nein
Unterstützt Protokoll für SafetyBUS p (EF007527) Nein
Unterstützt Protokoll für sonstige Bussysteme (EF003062) Nein
Breite (EF000008) 220 mm
Höhe (EF000040) 270 mm
Tiefe (EF000049) 120 mm
