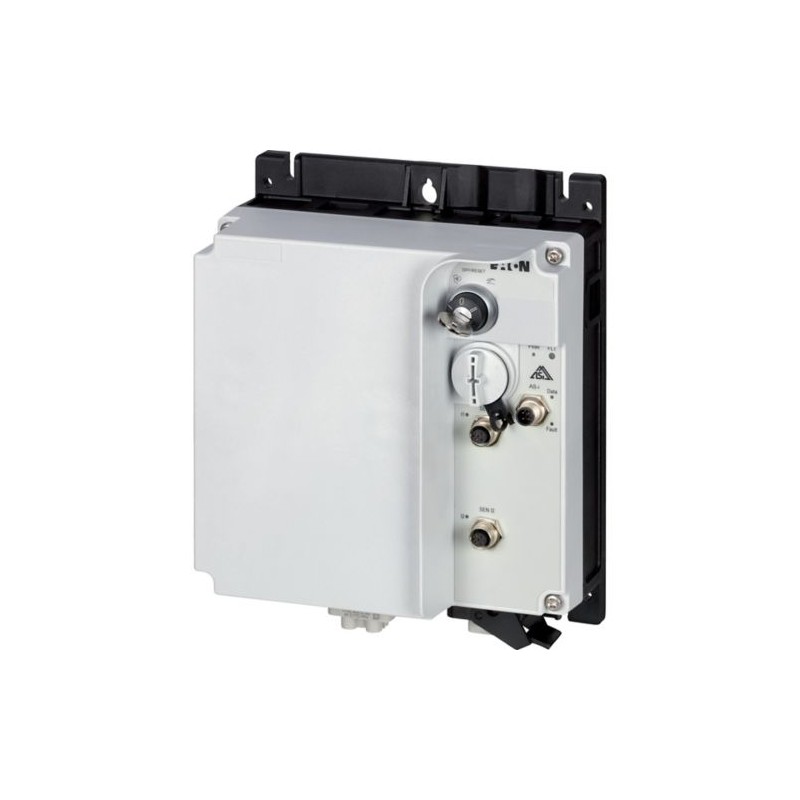

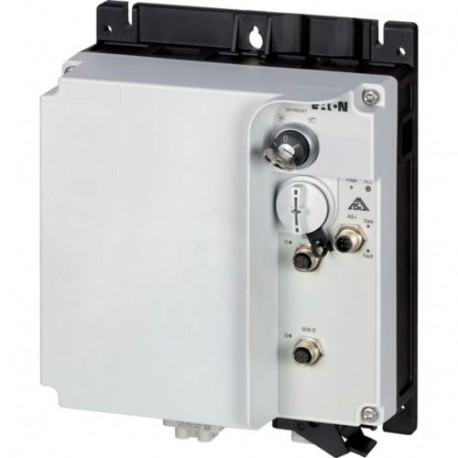

RAMO5-D201A31-4120S1 199061 Y7-199061 EATON ELECTRIC RAMO5-D201A31-4120S1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RAMO5-D201A31-4120S1 199061 Y7-199061 EATON ELECTRIC RAMO5-D201A31-4120S1

RAMO5-D201A31-4120S1

199061

Y7-199061

EATON-MOELLER

RAMO5-D201A31-4120S1

Eaton Moeller® series Rapid Link - DOL starter, 6.6 A, Sensor input 2, 180/207 V DC, AS-Interface®, S-7.4 for 31 modules, HAN Q4/2

Mehr Infos


Rapid Link Starter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $1,085.92
Stückpreis: $1,085.92
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series Rapid Link DOL starter
Katalognummer
199061
Produkt Länge/Tiefe
120 mm
Produkthöhe
270 mm
Produktbreite
220 mm
Produktgewicht
1.63 kg
Zertifikat(e)
UL 60947-4-2
CE
IEC/EN 60947-4-2
UL approval
CCC
RoHS
Kataloghinweise
Zugeordnete Bemessungsbetriebsleistung: für normale, intern und extern belüftete, vierpolige, Drehstrom-Asynchronmotoren mit 1500 U/Min bei 50 Hz oder 1800 U/Min bei 60 Hz
EAN
4015081971190
Modellcode
RAMO5-D201A31-4120S1

Merkmale und Funktionen

Merkmale
Parametrierung: drivesConnect mobile (App)
Diagnose und Reset am Gerät und über AS-Interface
Parametrierung: drivesConnect
Parametrierung: Feldbus
Parametrierung: Keypad
Ausstattung:
Thermistorüberwachung PTC
Thermo-Click
Schlüsselschalterstellung AUTO
Schlüsselschalterstellung HAND
Schlüsselschalterstellung OFF/RESET
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Elektronischer Motorschutz
Kurzschlussauslöser
Funktionen
Zur Betätigung von Motoren mit mechanischer Bremse
Externer Reset möglich
Temperaturkompensierter Überlastschutz

Allgemein

Klasse
CLASS 10 A
Schutzart
NEMA 12
IP65
Elektromagnet. Verträglichk.
Klasse A
Lebensdauer, elektrisch
10.000.000 Schaltvorgänge (bei AC-3)
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (bei AC-3)
Ausführung
Direktstarter
Überlastauslösestromeinstellung - min
0.3 A
Überlastauslösestromeinstellung - max
6.6 A
Überspannungskategorie
III
Produktkategorie
Motorstarter
Protokoll
AS-Interface-Profil: S-7.4 für 31 Teilnehmer
ASI
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V
Netzformtyp
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete AC-Netze sind nicht zulässig.
Wechselspannung
Typ
Direktstarter
Spannungsart
DC

Umgebungsbedingungen, Mechanik

Einbaulage
Vertikal
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, 11 ms, Halbsinusstoß 11 ms, 1000 Stöße pro Achse
Schwingung
Widerstand: 6 Hz, Amplitude 0,15 mm
Widerstand: 10 - 150 Hz, Schwingfrequenz
Widerstand: 57 Hz, Amplitudenübergangsfrequenz bei Beschleunigung
Widerstand: nach IEC/EN 60068-2-6

Klimatische Umweltbedingungen

Höhe
Über 1000 m mit 1 % Leistungsverringerung pro 100 m
Max. 2000 m
Max. 1000 m
Umgebungsbetriebstemperatur – min
-10 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
70 °C
Klimafestigkeit
< 95 %, keine Kondensation
Gemäß IEC/EN 50178

Hauptstromkreis

Strombegrenzung
Justierbar, Motor, Hauptstromkreis
0,3 - 6,6 A, Motor, Hauptstromkreis
Eingangsstrom
6,6 A (bei 150% Überlast)
Netzeinschalthäufigkeit
Maximal einmal alle 60 Sekunden
Netzspannungsbereich
380 - 480 V (-15 %/+10 %, bei 50/60 Hz)
Rück.ver
20 - 35 ms
Einschaltverzögerung
20 - 35 ms
Ausgangsfrequenz
50/60 Hz
Überlastzykl.
AC-53a
Bemessungsfrequenz - min
47 Hz
Bemessungsfrequenz - max
63 Hz
Bem.betriebsstrom (le) bei 150% Überlast
6.6 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
6.6 A
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz - min
0.09 kW
Bemessungsbetriebsleistung bei 380/400 V, 50 Hz - max
3 kW
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
0 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
3 kW
Bemessungsbetriebsspannung
400 V AC, 3-phasig
480 V AC, 3-phasig
Netzfrequenz
50/60 Hz, fLN, Hauptstromkreis
Netzformtyp
Mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete AC-Netze sind nicht zulässig.
Wechselspannung

Bemessungsbetriebsleistung

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
3 HP

Trennfunktion

Bremsstrom
≤ 0,6 A (max. 6 A für 120 ms), Betätiger für externe Motorbremse
Bremsspannung
180/215 V DC -15 % / +10 %, Betätiger für externe Motorbremse

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
10 kA
Bedingter Bemessungskurzschlussstrom (lq), Typ 2, 380 V, 400 V, 415 V
0 A
Kurzschluss-Schutz (externe Ausgangskreise)
Typ-1-Koordinierung über Einspeiseeinheit des Energiebusses, Hauptstromkreis

Steuerkreis

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Bemessungssteuerspannung (Uc)
24 V DC (-15 %/+20 %, extern durch AS-Interface® Stecker)
180/207 V DC (externe Bremse 50/60 Hz)

Kommunikation

Verbindung
Anschlüsse im Leistungsteil steckbar
Schn.st.
Spezifikation: S-7.4 (AS-Interface®)
Anzahl Slave-Adressen: 31 (AS-Interface®)
Max. Gesamtstromaufnahme aus AS-Interface® Netzteil (30 V): 190 mA

Ansprechpartner

Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Kabel

Kabellänge
10 m, Funkstörgrad, max. Motorleitungslänge

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
