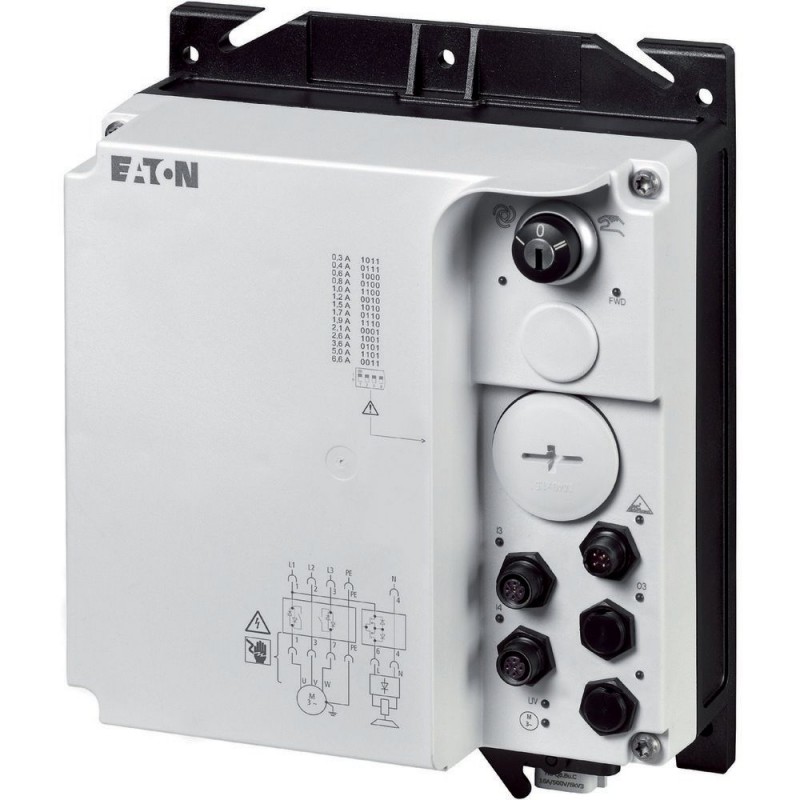

RAMO-D02AI2S-C320S1 171776 EATON ELECTRIC Direktstarter, 400 V AC, 3-phasig, 6.6 A, Steuerspannung externe B..
RAMO-D02AI2S-C320S1
171776
EATON-MOELLER
Direktstarter, 400 V AC, 3-phasig, 6.6 A, Steuerspannung externe Bremse (50/60 Hz): 230/277 V AC, S-7.A.E. für 62 Teilnehmer
Rapid Link 4.0; Direkter Motorstarter; Bis zu 6,6 A; 400 V; Steuerspannung externe Bremse (50/60 Hz): 230/277 V AC
Direktstarter, 6.6 A, 230/277 V AC, AS-Interface®, S-7.A.E. für 62 Teilnehmer
DOL-Starter, Lieferprogramm: Motorstarter, Beschreibung: Integrierte Thermistorüberwachung PTC und Thermo-Click, Zwei Sensoreingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelte Handbedienung, Anschlüsse steckbar im Leistungsteil, Anschluss der Versorgungsspannung über Adapterkabel an runder oder flexibler Sammelschienenabzweigung, Diagnose und Reset am Gerät und über AS-Interface, mit AUTO - OFF/RESET - HAND-Schlüsselschaltern, Mit elektronischem Motorschutz für zugeordnete Motorleistungen von 0,09 – 3,0 kW (400 V)/0,125 – 3,0 PS (480 V), ohne manuellen Überbrückungsschalter, Bemessungsbetriebsspannung: Ue= 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung mit Ve: U2= 400 V AC, 3-phasig, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, Bei 150% Überlast: Ie= 6,6 A, Steuerspannung externe Bremse (50/60 Hz): 230/277 V AC, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, zugeordnete Motorleistung P Hinweis: bei 400 V, 50 Hz, 150 % Überlast: P= 0,09 - 3 kW, zugeordnete Motorleistung P Hinweis: bei 480 V, 60 Hz, 150 % Überlast: P= 0,125 - 3 PS, zugeordnete Motornennklasse P Hinweis: für normale innen- und außenbelüftete 4-polige, dreiphasige Asynchronmotoren mit 1500 U/min-1 bei 50 Hz oder 1800 min-1 bei 60 Hz, AS-Interface Profilkabel: S-7.A.E. für 62 Module, Normen: IEC/EN 60947-4-2, UL 60947-4-2, Richtlinie 2011/65/EU (RoHS), CE-Zulassung, UL-Zulassung, CCC-Zulassung, Schutzart: IP65, NEMA12
Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination
Rapid Link Starter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Direktstarter, 6.6 A, 230/277 V AC, AS-Interface®, S-7.A.E. für 62 Teilnehmer
Direktstarter, Sortiment: Motorstarter, Beschreibung: integrierte Thermistorüberwachung PTC und Thermo-Click, 2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb, Anschlüsse im Leistungsteil steckbar, Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang, Diagnose und Reset am Gerät und über AS-Interface, mit Schlüsselschalter AUTO - OFF/RESET - HAND, mit elektronischem Motorschutz für zugeordnete Motorleistung von 0,09 – 3,0 kW (400 V)/0,125 – 3,0 HP (480 V), ohne Reparaturschalter, Bemessungsbetriebsspannung: Ue= 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2= 400 V AC, 3-phasig, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, bei 150 % Überlast: Ie= 6.6 A, Steuerspannung externe Bremse (50/60 Hz): 230/277 V AC, Netzspannung (50/60Hz): ULN= 380 (-15%) - 480 (+10%) V, zugeordnete Motorleistung P Hinweis: bei 400 V, 50 Hz, 150 % Überlast: P= 0,09 - 3 kW, zugeordnete Motorleistung P Hinweis: bei 480 V, 60 Hz, 150 % Überlast: P= 0,125 - 3 HP, zugeordnete Motorleistung P Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, AS-Interface-Profil: S-7.A.E. für 62 Teilnehmer, Normen und Bestimmungen: IEC/EN 60947-4-2, UL 60947-4-2, Richtlinie 2011/65/EU (RoHS), CE-Zulassung, UL-Zulassung, CCC-Zulassung, Schutzart: IP65, NEMA12
Lieferprogramm
Dieser Artikel ist nur noch bis zum 30.06.2020 lieferbar und wird durch folgenden Artikel ersetzt: Y7-198521, RAMO5-D202A32-5120S1
Sortiment
Motorstarter
Grundfunktion
Direktstarter
Bemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
480 V AC, 3-phasig
Ausgangsspannung bei Ue[U2]
= ULN
Netzspannung (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
bei 150 % Überlast [Ie]
6.6 A
zugeordnete Motorleistung P
Hinweis
bei 400 V, 50 Hz
150 % Überlast [P]
0,09 - 3 kW
Hinweis
bei 480 V, 60 Hz
150 % Überlast [P]
0,125 - 3 HP
Hinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
Beschreibung
integrierte Thermistorüberwachung PTC und Thermo-Click
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Anschlüsse im Leistungsteil steckbar
Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang
Diagnose und Reset am Gerät und über AS-Interface
mit Schlüsselschalter AUTO - OFF/RESET - HAND
mit elektronischem Motorschutz für zugeordnete Motorleistung von 0,09 – 3,0 kW (400 V)/0,125 – 3,0 HP (480 V)
2 Sensor-Eingänge über M12-Buchsen (max. 150 mA) für Schnellstopp und verriegelten Handbetrieb
Anschlüsse im Leistungsteil steckbar
Anschluss der Versorgungsspannung über Adapterleitung an Rund- oder Flachleitungsabgang
Diagnose und Reset am Gerät und über AS-Interface
mit Schlüsselschalter AUTO - OFF/RESET - HAND
mit elektronischem Motorschutz für zugeordnete Motorleistung von 0,09 – 3,0 kW (400 V)/0,125 – 3,0 HP (480 V)
Steuerspannung externe Bremse (50/60 Hz)
230/277 V AC V
Schnittstelle/Feldbus (eingebaut)
AS-Interface®
AS-Interface-Profil
S-7.A.E. für 62 Teilnehmer
Hinweise
zur Ansteuerung von Motoren mit mechanischer Bremse
Technische Daten
Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-2
UL 60947-4-2
Richtlinie 2011/65/EU (RoHS)
CE-Zulassung
UL-Zulassung
CCC-Zulassung
UL 60947-4-2
Richtlinie 2011/65/EU (RoHS)
CE-Zulassung
UL-Zulassung
CCC-Zulassung
Klimafestigkeit [ρw]
< 95 %, nicht kondensierend
IEC/EN 50178 %
IEC/EN 50178 %
UmgebungstemperaturMin. Betriebsumgebungstemperatur
-10 °C
UmgebungstemperaturMax. Betriebsumgebungstemperatur
+55 °C
UmgebungstemperaturLagerung [ϑ]
-30 - +70 °C
Überspannungskategorie
III
Bemessungsstoßspannungsfestigkeit [Uimp]
4 kV
FunkstörgradUmgebung (EMV)
Geräteklasse A
Funkstörgradmaximale Motorleitungslänge [I]
10 m
Schockfestigkeit
1000 Schocks pro Achse, Halbsinus 15 g/11ms
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
Vibration
Schwingungsfrequenz: 10 - 150 Hz
Amplitude 0,15 mm: 6 Hz
Übergangsfrequenz von Amplitude auf Beschleunigung: 57 Hz
IEC/EN 60068-2-6
Amplitude 0,15 mm: 6 Hz
Übergangsfrequenz von Amplitude auf Beschleunigung: 57 Hz
IEC/EN 60068-2-6
Einbaulage
Vertikal
Aufstellungshöhe
0 - 1000 m über NN
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 2000 m m
über 1000 m mit 1 % Leistungsreduzierung je 100 m
max. 2000 m m
Schutzart
IP65
NEMA12
NEMA12
Hauptstromkreis
EinspeisungBemessungsbetriebsspannung [Ue]
400 V AC, 3-phasig
480 V AC, 3-phasig
480 V AC, 3-phasig
EinspeisungNetzspannung (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
EinspeisungEingangsstrom (150 % Überlast) [ILN]
6.6 A
EinspeisungNetzform
Wechselspannung
mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete Wechselstromnetze sind nicht zulässig.
mittelpunktgeerdetes Sternnetz (TN-S-Netz)
Phasengeerdete Wechselstromnetze sind nicht zulässig.
EinspeisungNetzfrequenz [fLN]
50/60 Hz
EinspeisungFrequenzbereich [fLN]
47 - 63 Hz (± 0%) Hz
EinspeisungNetzeinschalthäufigkeit
maximal einmal alle 60 Sekunden
Einspeisungbedingter Kurzschlussstrom [Iq]
< 10 kA
EinspeisungKurzschluss-Schutz für Ausgangskreise, extern
Zuordnungsart 1 über die Einspeisung des Energiebusses
LeistungsteilFunktion
Direktstarter mit Thyristoren und Bypass-Kontakten, 2-phasig gesteuert
LeistungsteilEinschaltverzögerung [tON]
20 - 35 ms
LeistungsteilAusschaltverzögerung [tOFF]
20 - 35 ms
LeistungsteilLebensdauer, mechanisch [Schaltspiele]
AC3: > 10.000.000
LeistungsteilLebensdauer, elektrisch [Schaltspiele]
AC3: > 10.000.000
LeistungsteilÜberlastzyklus
AC-53a
LeistungsteilAusgangsspannung bei Ue[U2]
= ULN
LeistungsteilAusgangsfrequenz [f2]
= fLNHz
LeistungsteilBemessungsbetriebsstrombei 150 % Überlast [Ie]
6.6 A
LeistungsteilMotorstrombegrenzung [I]
0,3 - 6,6
einstellbar A
einstellbar A
LeistungsteilAusstattung
ohne Reparaturschalter
MotorabgangHinweis
für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1bei 50 Hz bzw. 1800 min-1bei 60 Hz
MotorabgangHinweis
bei 400 V, 50 Hz
MotorabgangHinweis
bei 480 V, 60 Hz
MotorabgangAnsteuerung für externe MotorbremseBremsspannung [U]
230/277 V AC -15% / +10% V
MotorabgangAnsteuerung für externe MotorbremseBremsstrom [I]
≤ 0,6 A
(max. 6 A für 120 ms) A
(max. 6 A für 120 ms) A
Steuerteil
externe Steuerspannung [Uc]
24 V DC - 15 % / + 20 % über AS-Interface®-Stecker V
Schnittstelle/Feldbus (eingebaut)
AS-Interface®
AS-Interface®
maximale Gesamtstromaufnahme aus AS-Interface®-Netzteil (30 V-): 250 mA
Spezifikation: S-7.A.E.
Anzahl Slave-Adressen: 62
Spezifikation: S-7.A.E.
Anzahl Slave-Adressen: 62
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-10 °C
Max. Betriebsumgebungstemperatur
+55 °C
Technische Daten nach ETIM 7.0
Niederspannungsschaltgeräte (EG000017) / Motorstarter/Motorstarterkombination (EC001037)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Verbraucherabzweig, Motorabzweig / Motorstarterkombination ([email protected] [AJZ718013])
Art des Motorstarters
Direktstarter
Mit Kurzschlussauslöser
ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
0 - 0 V
Spannungsart zur Betätigung
AC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig
0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig
2.238 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig
0 kW
Bemessungsbetriebsstrom Ie
6.6 A
Bemessungsbetriebsstrom bei AC-3, 400 V
6.6 A
Überlastauslöser Stromeinstellung
0.3 - 6.6 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V
65000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V
0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V
0 A
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Umgebungstemperatur, Obergrenze ohne Einschränkungen
55 °C
Temperaturkompensierter Überlastschutz
ja
Auslöseklasse
CLASS 10
Anschlussart Hauptstromkreis
sonstige
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis
sonstige
Tragschienenmontage möglich
nein
Mit Trafo
nein
Anzahl der Befehlsstellen
1
Geeignet für NOT-AUS
nein
Zuordnungsart nach IEC 60947-4-3
Klasse 1
Anzahl der Leuchtmelder
0
Externer Reset möglich
ja
Mit Sicherung
nein
Schutzart (IP)
IP65
Schutzart (NEMA)
12
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
ja
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Breite
220 mm
Höhe
270 mm
Tiefe
120 mm
Abmessungen
| Merkmal | Wert |
|---|---|
| Art des Motorstarters (EF009598) | Direktstarter (DOL) |
| Mit Kurzschlussauslöser (EF006691) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 0 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 0 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 0 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 3 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) | 2.238 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) | 0 kW |
| Bemessungsbetriebsstrom Ie (EF001443) | 6.6 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) | 6.6 A |
| Überlastauslöser Stromeinstellung (EF002336) | 0.3 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) | 65000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) | 0 A |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) | 55 °C |
| Temperaturkompensierter Überlastschutz (EF009604) | Ja |
| Auslöseklasse (EF006668) | CLASS 10 |
| Tragschienenmontage möglich (EF003972) | Nein |
| Mit Trafo (EF000278) | Nein |
| Anzahl der Befehlsstellen (EF001372) | 1 |
| Geeignet für NOT-AUS (EF001433) | Nein |
| Zuordnungsart nach IEC 60947-4-3 (EF012390) | Klasse 1 |
| Anzahl der Leuchtmelder (EF001965) | 0 |
| Externer Reset möglich (EF003426) | Ja |
| Mit Sicherung (EF006693) | Nein |
| Schutzart (IP) (EF005474) | IP65 |
| Schutzart (NEMA) (EF011959) | 12 |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Ja |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Breite (EF000008) | 220 mm |
| Höhe (EF000040) | 120 mm |
| Tiefe (EF000049) | 270 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON STARTING CONTROLLING MOTORS EN.pdf | 37 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| RAMO-D02AI2S-C320S1 RAMO-D02AI2S-C320S1 171776 DE_171776.pdf | 220 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
