> EATON - MOELLER>Leistungsschalter NZM >NZM2-160-XKC 262240 Y7-262240 ELECTRIC Rahmenklemme, 3p, bis 160A
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

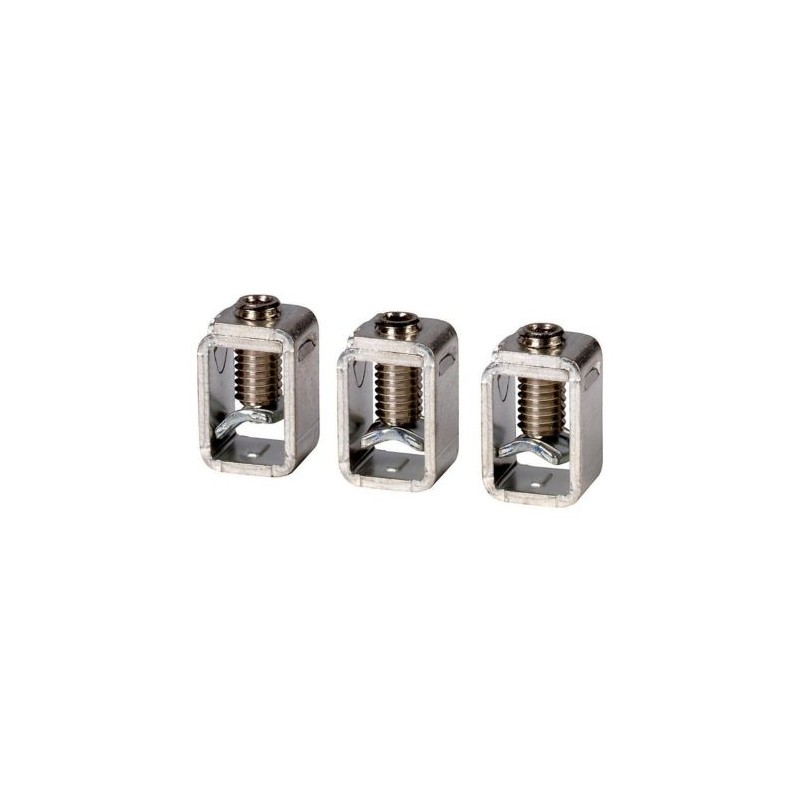

NZM2-160-XKC 262240 Y7-262240 EATON ELECTRIC Rahmenklemme, 3p, bis 160A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-160-XKC 262240 Y7-262240 EATON ELECTRIC Rahmenklemme, 3p, bis 160A

NZM2-160-XKC

262240

Y7-262240

EATON-MOELLER

Rahmenklemme, 3p, bis 160A

NZM2-160-XKC

Eaton Moeller series NZM– Kompaktleistungsschalter. Box-Anschlussklemme, 3p, bis zu 160 A, 2

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Anmerkungen: Teile-Nr. Suffix und Teile-Nr. enthalten Teile für einen Leistungsschalter an der Oberseite oder Unterseite für 3- oder 4-polige Leistungsschalter. Umrüstsatz für Leistungsschalter mit Schraubanschluss. Eingebaut in das Schaltergehäuse. O = für die Montage an der Oberseite. U = für die Montage an der Unterseite. U e ≧ 525 VAC. Abdeckung NZM2(-4)-XKSA verwenden. Verwenden Sie Aderendhülsen mit flexiblen und hochflexiblen Leitern. Der gezeigte max. Querschnitt kann nur flexibel und ohne Aderendhülsen angeschlossen werden. Verwendbar für: NZM2(-4), PN2(-4), N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $35.81
Stückpreis: $35.81
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
262240
Produkt Länge/Tiefe
103 mm
Produkthöhe
184 mm
Produktbreite
105 mm
Produktgewicht
0.243 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
IEC60947
CSA-C22.2 No. 5-09
CSA (File No. 22086)
UL489
CSA (Class No. 1432-01)
UL listed
CE marking
UL (File No. E31593)
CSA certified
UL (Category Control Number DIHS)
EAN
4015082622404
Modellcode
NZM2-160-XKC

Produktspezifikationen

Typ
Stromstärkewert
≦ 160 A
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM2
Benutzt mit
NZM2(-4), PN2(-4), N(S)2(-4)
Geeignet für
3-polig
Cu-Kabel {unicode_image code_point="E00B"} {unicode_image code_point="E014"}
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
2 Segmente 9 mm x 0,8 mm - 10 Segmente 16 mm x 0,8 mm oder 8 Segmente 15,5 mm x 0,8 mm (2x)
Ausführung
Sonstige
Anschlusskapazität (mehrdrähtig)
10 mm² - 185 mm² (1x)
4 mm² - 70 mm² (2x)
je nach Kabelhersteller bis zu 95 mm² anschließbar
12 - 350 AWG/kcmil (1x)

ETIM for 262240 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 3
Ausführung (EF000010) sonstige
