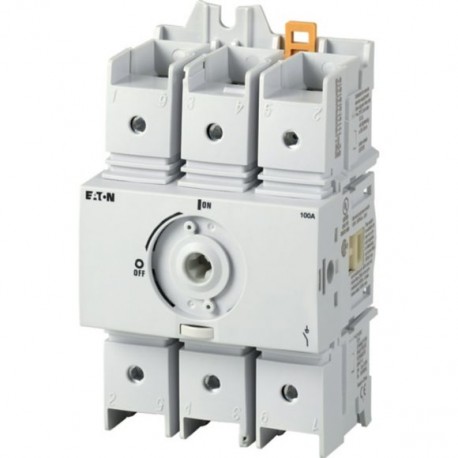

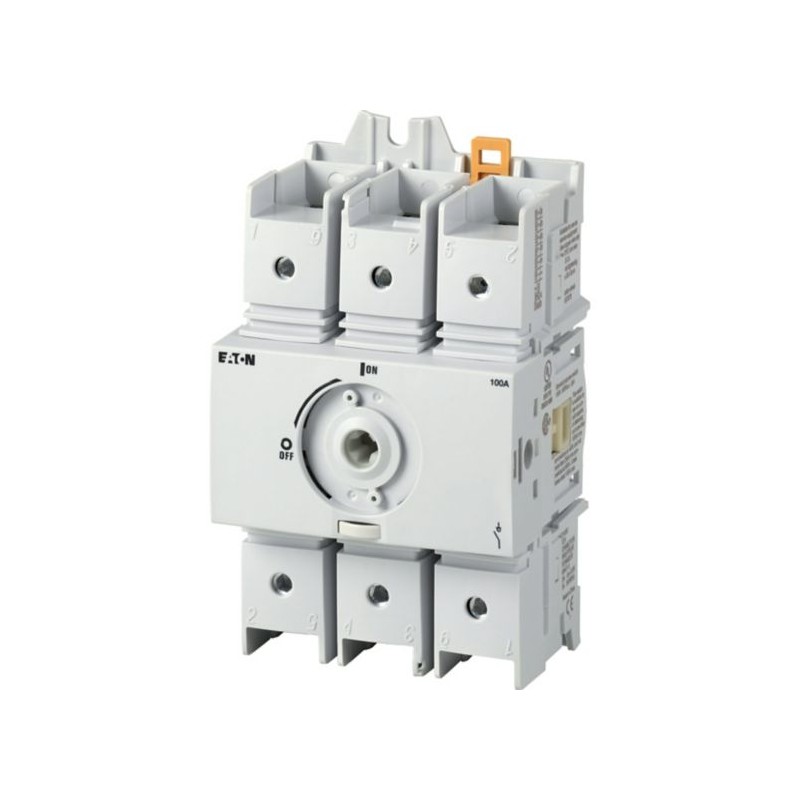

R9C3060U 191854 Y7-191854 EATON ELECTRIC Lasttrennschalter UL98 Basis Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

R9C3060U 191854 Y7-191854 EATON ELECTRIC Lasttrennschalter UL98 Basis

R9C3060U

191854

Y7-191854

EATON-MOELLER

Lasttrennschalter UL98 Basis

R9C3060U

Eaton Moeller® series R9 Lasttrennschalter, R9, UL98, 60 A, Zwischenbau, 3-polig, ohne Drehgriffe und Antriebswelle

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $207.94
Stückpreis: $207.94
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series R9 Switch-disconnector
Katalognummer
191854
Produkt Länge/Tiefe
81 mm
Produkthöhe
132 mm
Produktbreite
78 mm
Produktgewicht
0.55 kg
Zertifikat(e)
VDE 0660
UL
IEC/EN 60947
CSA
Kataloghinweise
ohne Drehgriffe und Antriebswelle
EAN
4015081923755
Modellcode
R9C3060U

Merkmale und Funktionen

Merkmale
Version als Wartungs-/Serviceschalter
Ausführung als NOT-AUS-Installation
Ausführung als Hauptschalter
Funktionen
Optionale Stopp-Funktion
Verriegelbar
Anzahl der Pole
3-polig

Allgemein

Zubehör
Vom Benutzer montierter Hilfsschalter oder Neutralleiter.
Farbe des Auslösers
Sonstige
Stellgliedtyp
Sonstige
Schutzart
NEMA sonstige
Schutzart, Vorderseite
IP20
Montageart
Rückseitenmontage
Einbaulage
beliebig
Produktkategorie
Produktkategorie
  • Hauptschalter
  • Lasttrennschalter
  • UL98
Bemessungsstoßspannungsfestigkeit (Uimp)
8000 V AC
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Geeignet für
Zwischeneinbau
Bodenmontage

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
40 °C

Anschlussquerschnitte

Anschlusskapazität
10 - 2/0 AWG
6 - 70 mm²
Schr-Grö
4 mm AF, Innensechskant, Anschlussschraube
Anzugsdrehmoment
5 Nm, 50 - 70 mm², Schraubklemmen
3,5 Nm, 6 mm², Schraubklemmen
31 lb-in, 10 AWG , Schraubklemmen
35,4 lb-in, 8 - 2 AWG , Schraubklemmen
4 Nm, 10 - 35 mm², Schraubklemmen
44,3 lb-in, 1 - 2/0 AWG , Schraubklemmen

Bemessungswerte

Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
60 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungskurzzeitstromfestigkeit (Icw)
0 kA
Bem.kurzschl.strom (hoher Fehlerstr.)
60 A, Klasse J, max. Sicherung, SCCR (UL/CSA)
100 kA, SCCR (UL/CSA)

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
60 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A300 (UL/CSA)

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
R9C3060U Y7-191854 191854 ES_191845.pdf 2 Mbytes R9C3060U Y7-191854 191854 ES_191845.pdf
