BO123 BOM.CON LLAVE 1109-U2-N 70006414 SVX010A2-4A1B1 EATON ELECTRIC Frequenzumrichter, 600 V AC, 3-phasig, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BO123 BOM.CON LLAVE 1109-U2-N 70006414 SVX010A2-4A1B1 EATON ELECTRIC Frequenzumrichter, 600 V AC, 3-phasig, ..

BO123 BOM.CON LLAVE 1109-U2-N

70006414

SVX010A2-4A1B1

EATON-MOELLER

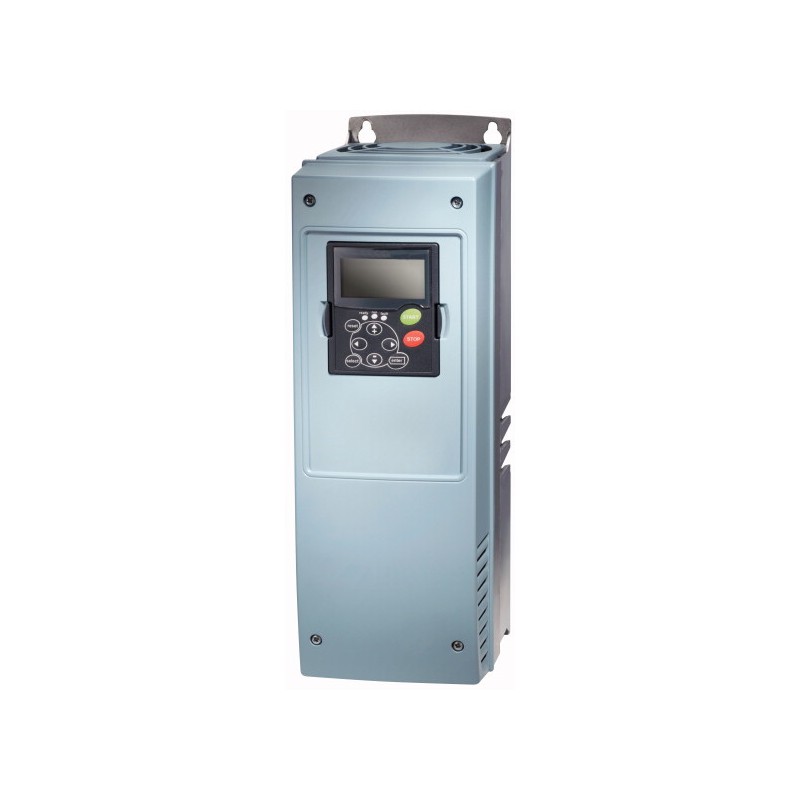

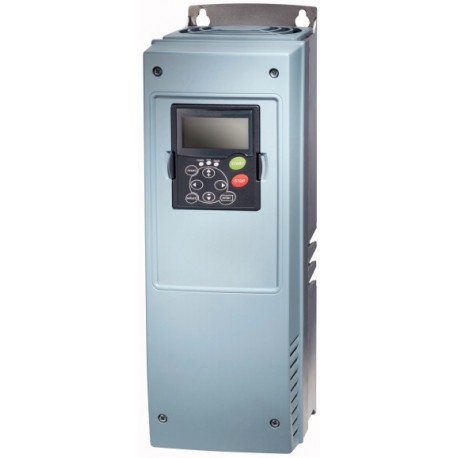

Frequenzumrichter, 600 V AC, 3-phasig, 5.5 kW, IP54, Funkentstörfilter, Brems-Chopper, OLED-Anzeige, Zwischenkreisdrossel, FR6

Mehr Infos


Home > EATON - MOELLER

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Hauptschalter, 3-polig + N + 1 Schließer + 1 Öffner, 25 A, NOT-AUS-Funktion, abschließbar in 0-Stellung, Zwischenbau, mit 400 mm Metallachse
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: mit Metallachse für Schaltschranktiefe 400 mm, 3-polig + N, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Zwischenbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
[

Lieferprogramm

Sortiment
Hauptschalter
Wartungsschalter
Reparaturschalter
Typkenner
P1
STOPP-Funktion
NOT-AUS-Funktion
mit rotem Drehgriff und gelbem Sperrkranz
Hinweis
mit Metallachse für Schaltschranktiefe 400 mm
Polzahl
3-polig + N
Hilfsstrombahnen
1 Schließer
1 Öffner
Abschließbarkeit
abschließbar in 0-Stellung
Schutzart
Front IP65
Bauform
Zwischenbau
Schaltzeichen
Frontschild-Nr.
Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]
400 V [P]
11 kW
Bemessungsdauerstrom [Iu]
25 A
Hinweis zum Bemessungsdauerstrom Iu
Der Bemessungsdauerstrom Iuist bei max. Querschnitt angegeben.
,

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947, VDE 0660, IEC/EN 60204
Lasttrennschalter nach IEC/EN 60947-3
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperaturoffen
-25 - +50 °C
Umgebungstemperaturgekapselt
-25 - +40 °C
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsstoßspannungsfestigkeit [Uimp]
6000 V AC
Schockfestigkeit
15 g
Einbaulage
beliebig
Strombahnen
Mechanische GrößenPolzahl
3-polig + N
Mechanische GrößenHilfsstrombahnen
1 Schließer
Mechanische GrößenHilfsstrombahnen
1 Öffner
elektrische KenngrößenBemessungsbetriebsspannung [Ue]
690 V AC
elektrische KenngrößenBemessungsdauerstrom [Iu]
25 A
elektrische KenngrößenHinweis zum Bemessungsdauerstrom Iu
Der Bemessungsdauerstrom Iuist bei max. Querschnitt angegeben.
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 25 % ED
2 x Ie
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 40 % ED
1.6 x Ie
Belastbarkeit bei Aussetzbetrieb, Klasse 12AB 60 % ED
1.3 x Ie
KurzschlussfestigkeitSchmelzsicherung
25 A gG/gL
Bemessungskurzzeitstromfestigkeit (1-s-Strom) [Icw]
640 Aeff
Hinweis zur Bemessungskurzzeitstromfestigkeit Icw
1-Sekunden-Strom
Bedingter Kurzschlussstrom [Iq]
50 kA
Schaltvermögen
Bemessungseinschaltvermögen cos ϕ nach IEC 60947-3
240 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3230 V
190 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3400/415 V
150 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3500 V
170 A
Bemessungsausschaltvermögen cos ϕ nach IEC 60947-3690 V
150 A
Sichere Trennung nach EN 61140zwischen den Kontakten
440 V AC
Sichere Trennung nach EN 61140Stromwärmeverlust pro Strombahn bei Ie
1.1 W
Sichere Trennung nach EN 61140Stromwärmeverlust pro Hilfsstrombahn bei Ie(AC-15/230 V)
0.2 W
Lebensdauer, mechanisch [Schaltspiele]
> 0.3 x 106
maximale Schalthäufigkeit [Schaltspiele/h]
1200
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]220 V 230 V [P]
5.5 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]400 V 415 V [P]
7.5 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]500 V [P]
7.5 kW
WechselspannungAC-3Bemessungsbetriebsleistung Motorschalter [P]690 V [P]
7.5 kW
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter230 V [Ie]
19.6 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter400V 415 V [Ie]
15.2 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter500 V [Ie]
12.1 A
WechselspannungAC-3Bemessungsbetriebsstrom Motorschalter690 V [Ie]
8.8 A
WechselspannungAC-21ABemessungsbetriebsstrom Lastschalter440 V [Ie]
25 A
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]230 V [P]
5.5 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
11 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]500 V [P]
11 kW
WechselspannungAC-23ABemessungsbetriebsleistung AC-23A, 50 - 60 Hz [P]690 V [P]
11 kW
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter230 V [Ie]
25 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter400 V 415 V [Ie]
25 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter500 V [Ie]
17.4 A
WechselspannungAC-23ABemessungsbetriebsstrom Motorschalter690 V [Ie]
12.6 A
GleichspannungDC-1, Lastschalter L/R = 1 msBemessungsbetriebsstrom [Ie]
25 A
GleichspannungDC-1, Lastschalter L/R = 1 msSpannung pro in Reihe geschalteten Kontakt
60 V
GleichspannungDC-23A, Motorschalter
L/R = 15 ms24 VBemessungsbetriebsstrom [Ie]
25 A
GleichspannungDC-23A, Motorschalter
L/R = 15 ms24 VKontakte
1 Anzahl
GleichspannungDC-23A, Motorschalter
L/R = 15 ms48 VBemessungsbetriebsstrom [Ie]
25 A
GleichspannungDC-23A, Motorschalter
L/R = 15 ms48 VKontakte
2 Anzahl
GleichspannungDC-23A, Motorschalter
L/R = 15 ms60 VBemessungsbetriebsstrom [Ie]
25 A
GleichspannungDC-23A, Motorschalter
L/R = 15 ms60 VKontakte
2 Anzahl
GleichspannungDC-23A, Motorschalter
L/R = 15 ms120 VBemessungsbetriebsstrom [Ie]
12 A
GleichspannungDC-23A, Motorschalter
L/R = 15 ms120 VKontakte
3 Anzahl
Fehlschaltungssicherheit bei 24 V DC, 10 mA [Fehlerhäufigkeit]
< 10-5, < 1 Ausfall auf 100000 Schaltungen HF
Anschlussquerschnitte
ein- oder mehrdrähtig
1 x (1,5 - 6)
2 x (1,5 - 6) mm2
feindrähtig mit Aderendhülse nach DIN 46228
1 x (1 - 4)
2 x (1 - 4) mm2
Anzugsdrehmoment Anschlussschraube
1.6 Nm
Sicherheitstechnische Kenngrößen
Hinweise
B10dWerte nach EN ISO 13849-1, Tabelle C1
,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
25 A
Verlustleistung pro Pol, stromabhängig [Pvid]
1.1 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+50 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
UV-Beständigkeit nur in Verbindung mit einem Schutzdach.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Lasttrennschalter (EC000216)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Lastschalter, Lasttrennschalter, Steuerschalter / Lasttrennschalter ([email protected] [AKF060013])
Ausführung als Hauptschalter
ja
Ausführung als Wartungs-/Reparaturschalter
ja
Ausführung als Sicherheitsschalter
nein
Ausführung als NOT-AUS-Einrichtung
ja
Ausführung als Wendeschalter
nein
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
25 A
Bemessungsdauerstrom bei AC-23, 400 V
25 A
Bemessungsdauerstrom bei AC-21, 400 V
25 A
Bemessungsbetriebsleistung bei AC-3, 400 V
7.5 kW
Bemessungskurzzeitstromfestigkeit Icw
0.64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
11 kW
Schaltleistung bei 400 V
13 kW
Bedingter Bemessungskurzschlussstrom Iq
80 kA
Polzahl
4
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
nein
Motorantrieb integriert
nein
Spannungsauslöser optional
nein
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
ja
Geeignet für Frontbefestigung 4-Loch
nein
Geeignet für Frontbefestigung Zentral
nein
Geeignet für Verteilereinbau
nein
Geeignet für Zwischenbau
ja
Farbe des Betätigungselements
rot
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Verriegelbar
ja
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
sonstige
,

Abmessungen

]

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BO123 BOM.CON LLAVE 1109-U2-N SVX010A2-4A1B1 70006414 70006414_DE.pdf 210 Kbytes BO123 BOM.CON LLAVE 1109-U2-N SVX010A2-4A1B1 70006414 70006414_DE.pdf
