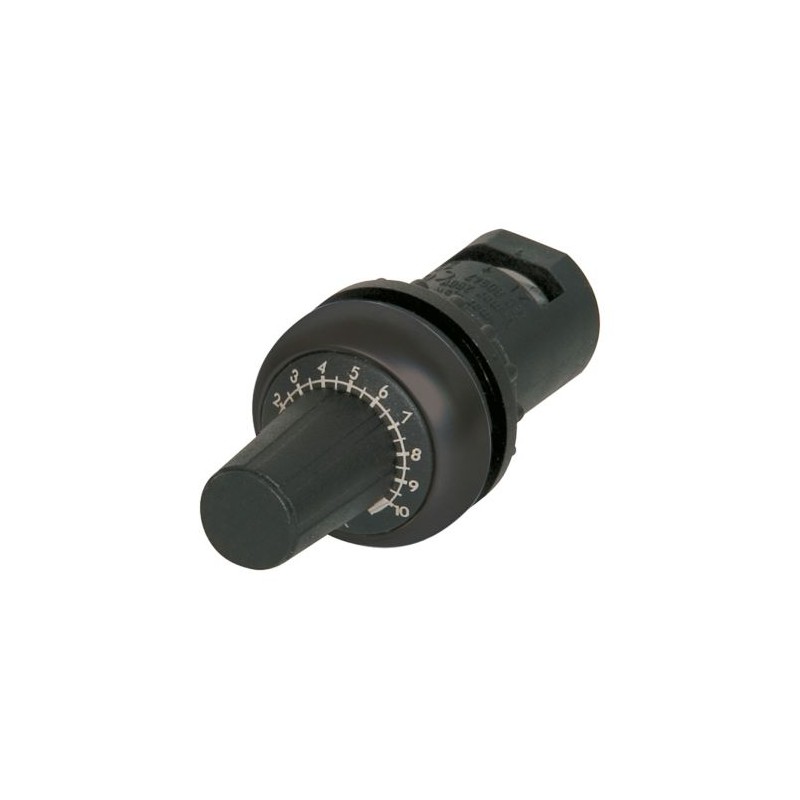

M22S-R47K 232234 Y7-232234 EATON ELECTRIC Potentiometer, 47 kOhm, Frontbefestigung Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22S-R47K 232234 Y7-232234 EATON ELECTRIC Potentiometer, 47 kOhm, Frontbefestigung

M22S-R47K

232234

Y7-232234

EATON-MOELLER

Potentiometer, 47 kOhm, Frontbefestigung

M22S-R47K

Eaton Moeller® series M22 Potentiometer, klassisch, M22, 22,5 mm, R 47 kΩ, P 0,5 W, Frontring schwarz

Potentiometer, RMQ-Bauform: Classical, Teilegruppenreferenz (z.B. DIL): M22, Durchmesser Befestigungsloch: 22,5 mm, Einzelgerät, Beschreibung: 3 einzelne Schraubklemmen, Genauigkeit des Widerstandswertes: ± 10% (linear), Impedanz: R= 47 kΩ, Nennleistung: P= 0,5 W, Schutzart: IP66, Blende: schwarz, Anschluss an SmartWire-DT: nein, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Potentiometer für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $62.38
Stückpreis: $62.38
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Potentiometer
Katalognummer
232234
Produkt Länge/Tiefe
70 mm
Produkthöhe
29 mm
Produktbreite
29 mm
Produktgewicht
0.034 kg
Zertifikat(e)
IEC/EN 60947-5
UL
IEC/EN 60947
VDE 0660
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL File No.: E29184
CSA File No.: 012528
CSA-C22.2 No. 94-91
UL 508
CE
CSA
CSA-C22.2 No. 14-05
EAN
4015082322342
Modellcode
M22S-R47K

Merkmale und Funktionen

F-Ring.frb
Schwarz
Design
klassisch
Elektrische Anschlussart
Schraubanschluss
Ausstattung:
3 einzelne Schraubklemmen

Allgemein

Schutzart
IP66
NEMA sonsitge
Lebensdauer, mechanisch
25.000 Schaltvorgänge
Öffnungsdurchmesser
22.5 mm
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Typ
Potentiometer
Typ
Potentiometer

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms
Mechanisch, nach IEC/EN 60068-2-27

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (fest)
0,5 - 1,5 mm²
Anschlusskap. (mehrdräht.)
0,5 - 1,5 mm²
Anzugsdrehmoment
0.5 Nm, Schraubklemmen

Bemessungswerte

Leistgsaufnahme
0,5 W
Bemessungsisolationsspan. (Ui)
250 V
Widerstand
47000 Ohm

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0.5 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 232234 Niederspannungsschaltgeräte (EC001027)
Merkmal Wert
Widerstand (EF002431) 47000 Ohm
Leistungsaufnahme (EF000346) 0.5 W
Lochdurchmesser (EF000079) 22.5 mm
Anzahl der Umdrehungen (EF006943) 1
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Schutzart (IP) (EF005474) IP66
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-R47K Y7-232234 232234 ES_187086.pdf 1 Mbytes M22S-R47K Y7-232234 232234 ES_187086.pdf
