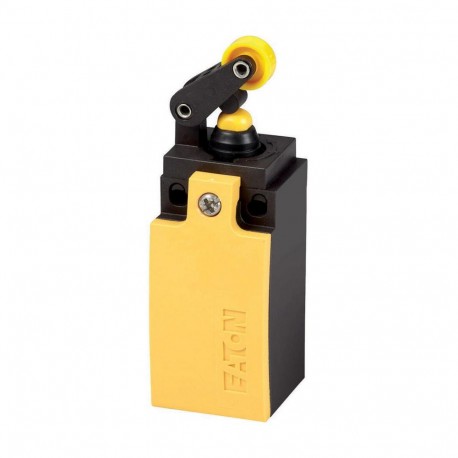

LS-11/L 266110 Y7-266110 EATON ELECTRIC Positionsschalter, 1S+1Ö, Rollenhebel Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS-11/L 266110 Y7-266110 EATON ELECTRIC Positionsschalter, 1S+1Ö, Rollenhebel

LS-11/L

266110

Y7-266110

EATON-MOELLER

2

Positionsschalter, 1S+1Ö, Rollenhebel

LS-11/L

Eaton Moeller® series LS Trennschalter, Rollenhebel, Komplettgerät, 1 S, 1 Ö, Cage Clamp, Gelb, Kunststoff, -25 - +70 °C, EN 50047 Form E, lang

Positionsschalter, Grundfunktion: Positionsschalter, Sicherheits-Positionsschalter, Teilegruppen-Nummer: LS(M)-..., Lieferprogramm: Rollenhebel, Schutzart: IP66, IP67, Merkmale: Komplette Einheit, Umgebungstemperatur: -25 - +70 °C, Bauform: EN 50047 Form E, Beschreibung: lang, Kontakte Öffner = Schließer: 1 Schließer, Kontakte Öffner = Öffner: 1 Öffner, Hinweise: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Zwangsöffnung (ZW): ja, Farbe Gehäuseabdeckungen: Gelb, Gehäuse: Isoliertes Material, Anschlussart: Cage Clamp, Cage-Clamp ist eine eingetragene Marke von Wago Kontakttechnik, 32432 Minden, Deutschland. , Zubehör für die Cage-Clamp Klemmen von Wago:power comb, grau, Wago Artikel Nr. 264-402, Normen: IEC/EN 60947

Mehr Infos


Sensoren > Einzelpositionsschalter

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $80.78
Stückpreis: $40.39
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series LS Position switch
Katalognummer
266110
Produkt Länge/Tiefe
33.5 mm
Produkthöhe
96 mm
Produktbreite
31 mm
Produktgewicht
0.055 kg
Zertifikat(e)
IEC/EN 60947
UL
CSA File No.: 012528
CE
UL Category Control No.: NKCR
CSA-C22.2 No. 14
IEC/EN 60947-5
UL File No.: E29184
CSA Class No.: 3211-03
UL 508
CSA
Kataloghinweise
Der Antriebskopf kann um 90° gedreht werden, um eine Anpassung an die vorgegebene Anfahrrichtung zu ermöglichen
EAN
4015082661106
Modellcode
LS-11/L

Merkmale und Funktionen

Design
EN 50047 Form E
Elektrische Anschlussart
Kabeleinführung (metrisch)
Gehäusefarbe
Gelbe Abdeckung
Gehäusematerial
Kunststoff
Plastik
Merkmale
Forced opening
Zwangsöffnung
Schaltfunktionstyp
Schleichschaltglied

Allgemein

Anschlussart
Cage Clamp
Schutzart
IP66/IP67
NEMA sonstige
Lebensdauer
8.000.000 mechanische Schaltspiele
Betriebsfrequenz
6000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Rollenhebel
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Wiederholgenauigkeit
0,15 mm (Kontakte/Schaltvermögen)
Geeignet für
Sicherheitsfunktionen
Typ
Sicherheitspositionsschalter

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
25 g, Schleichschaltglied, mechanisch, Halbsinusstoß 20 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,5 - 2,5) mm²

Bemessungswerte

Bedingter Bemessungskurzschlussstrom (lq)
1 kA
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 24V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei DC-13, 110 V
0.6 A
Bemessungsbetriebsstrom (le) bei DC-13, 125 V
0.8 A
Bemessungsbetriebsstrom (le) bei DC-13, 220 V, 230 V
0.3 A
Bemess.betriebsstrom (le) bei DC-13, 24 V
3 A
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Kontakte
Netzfrequenz
Max. 400 Hz, Kontakte

Betätigungselement

Betätigungskraft Hubbeginn/-ende
1,0 N/8,0 N
Betätigungsmomente Drehantriebe
0.2 Nm
Stellgliedtyp
Rollenhebel
Betriebsgeschwindigkeit
Max. 1 m/s (bei DIN-Nocken, mechanische Betätigung)
Bei Anfahrwinkel α = 30°/45°

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 10.000.000 Schaltspiele (statistisch ermittelt, bei 24 V DC/5 mA)
1 Ausfall pro 5.000.000 Schaltspiele (statistisch ermittelt, bei 5 V DC/1 mA:
Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
1

Arbeitssicherheit

Explosionsschutz-Kategorie für Staub
Ohne
Explosionsschutz-Kategorie für Gas
Ohne

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.17 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 266110 Sensoren (EC000030)
Merkmal Wert
Breite des Sensors (EF007094) 31 mm
Durchmesser Sensor (EF007111) 0 mm
Höhe des Sensors (EF007283) 61 mm
Länge des Sensors (EF007334) 33.5 mm
Bemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084) 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082) 6 A
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Bemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087) 3 A
Bemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085) 0.8 A
Bemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386) 0.3 A
Schaltfunktion (EF000189) Schleichschaltglied
Schaltfunktion verrastend (EF007447) Nein
Ausgang elektronisch (EF006987) Nein
Zwangsöffnung (EF006694) Ja
Anzahl der sicherheitsgerichteten Hilfskontakte (EF006940) 1
Anzahl der Kontakte als Öffner (EF008255) 1
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Wechsler (EF008257) 0
Ausführung der Schnittstelle (EF006977) ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Gehäusebauform (EF004008) Quader
Werkstoff des Gehäuses (EF001596) Kunststoff
Beschichtung Gehäuse (EF001601) sonstige
Ausführung des Betätigungselements (EF006976) Rollenhebel
Ausrichtung des Betätigungselements (EF008793) sonstige
Ausführung des elektrischen Anschlusses (EF003961) Kabeleinführung (metrisch)
Mit Statusanzeige (EF001602) Nein
Geeignet für Sicherheitsfunktionen (EF001597) Ja
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Schutzart (IP) (EF005474) IP66/IP67
Schutzart (NEMA) (EF011959) sonstige
