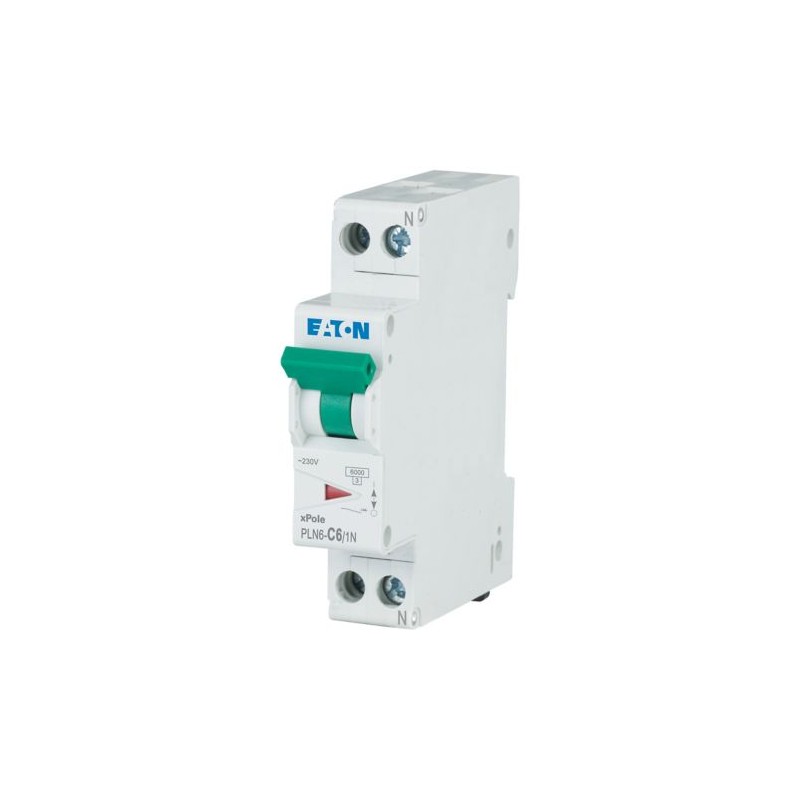

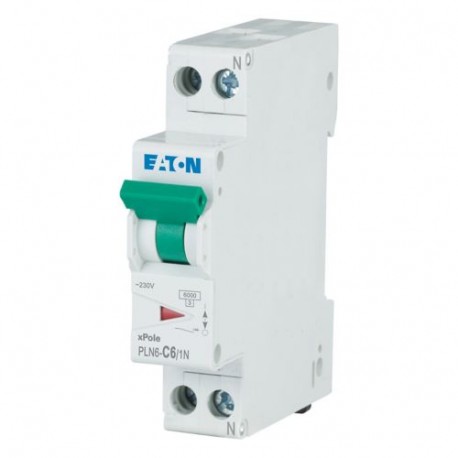

PLN6-C6/1N-DE 263279 Y7-263279 EATON ELECTRIC Leitungsschutzschalter
PLN6-C6/1N-DE
263279
Y7-263279
EATON-MOELLER
Leitungsschutzschalter
Int. Schutzschalter 6kA, 1P+N (1 UM), die Kurve C, 6A
Eaton Moeller series xPole – PLN6 LS-Schalter. Leitungsschutzschalter (MCB), 6 A, 1p + N, Charakteristik: C, DE
Leitungsschutzschalter (LSB), PLN6, 1-polig+N, Auslösecharakteristik: C, Bemessungsstrom In: 6 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 6 kA, Schaltgeräte für private und gewerbliche Anwendungen
Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter
Modulare Schaltanlage - Tertiär
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller series xPole - PLN6 MCB |
| Katalognummer | 263279 |
| Produkt Länge/Tiefe | 71 mm |
| Produkthöhe | 82 mm |
| Produktbreite | 17.6 mm |
| Produktgewicht | 0.13 kg |
| Einhaltung(en) | RoHS conform |
| EAN | 4015082632793 |
| Modellcode | PLN6-C6/1N-DE |
Delivery program
| Anzahl der Pole (insgesamt) | 2 |
| Anzahl der Pole (geschützt) | 1 |
| Auslösecharakteristik | C |
| Stromstärkewert | 6 A |
Technical Data - Electrical
| Spannungsart | Wechselstrom |
| Bemessungsbetriebsspannung (Ue) - max. | 230 V |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungsfrequenz - min. | 50 Hz |
| Bemessungsfrequenz - max. | 60 Hz |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Technical Data - Mechanical
| Breite in Anzahl der modularen Abstände | 1 |
| Einbautiefe | 70.5 mm |
| Schutzart | IP20 |
| Anschließbarer Leiterquerschnitt (eindrähtige Ader) - min. | 1 mm² |
| Anschließbarer Leiterquerschnitt (eindrähtige Ader) - max. | 16 mm² |
| Anschließbarer Leiterquerschnitt (mehrdrähtig) - min. | 1 mm² |
| Anschließbarer Leiterquerschnitt (mehrdrähtig) - max. | 16 mm² |
Design verification as per IEC/EN 61439 - technical data
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 6 A |
| Verlustleistung pro Pol, stromabhängig | 0 W |
| Verlustleistung des Betriebsmittels, stromabhängig | 1,7 W |
| Verlustleistung statisch, stromunabhängig | 0 W |
| Verlustleistungsabgabevermögen | 0 W |
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Umgebungsbetriebstemperatur - max. | 75 °C |
Design verification as per IEC/EN 61439
| 10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.10 Erwärmung | Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
Additional information
| Energiebegrenzungsklasse | 3 |
| Merkmale | Gleichzeitige Schaltung N-neutral Zusatzeinrichtungen möglich |
| Besondere Merkmale | Hinweis zur Umgebungstemperatur: Ab 55 °C führt eine Erhöhung um 1 °C zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 % |
| Merkmal | Wert |
|---|---|
| Einbautiefe (EF000218) | 70.5 mm |
| Auslösecharakteristik (EF000889) | C |
| Polzahl (gesamt) (EF008618) | 2 |
| Anzahl der abgesicherten Pole (EF005548) | 1 |
| Bemessungsstrom (EF000227) | 6 A |
| Bemessungsspannung (EF000228) | 230 V |
| Bemessungsisolationsspannung Ui (EF001366) | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) | 6 kA |
| Spannungsart (EF000187) | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) | 0 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) | 0 kA |
| Frequenz (EF000416) | 50 Hz |
| Verlustleistung (EF005387) | 1.1 W |
| Energiebegrenzungsklasse (EF002568) | 3 |
| Unterputzmontage (EF007517) | Nein |
| Mitschaltender Neutralleiter (EF005997) | Ja |
| Überspannungskategorie (EF002569) | 3 |
| Verschmutzungsgrad (EF002570) | 2 |
| Zusatzeinrichtungen möglich (EF008148) | Ja |
| Breite in Teilungseinheiten (EF002950) | 1 |
| Schutzart (IP) (EF005474) | IP20 |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 1 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 1 mm² |
| Explosionsgeschützt (EF004663) | Nein |
