> EATON - MOELLER>Modulare Schaltanlage - Tertiär >PLN6-C40/1N-DE 263286 Y7-263286 ELECTRIC Leitungsschutzschalter
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

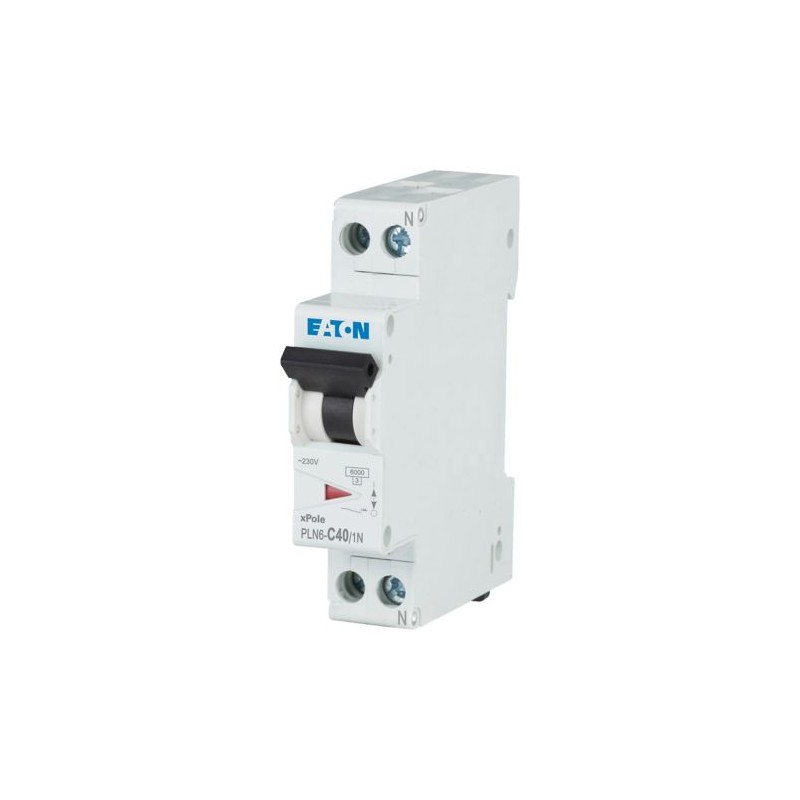

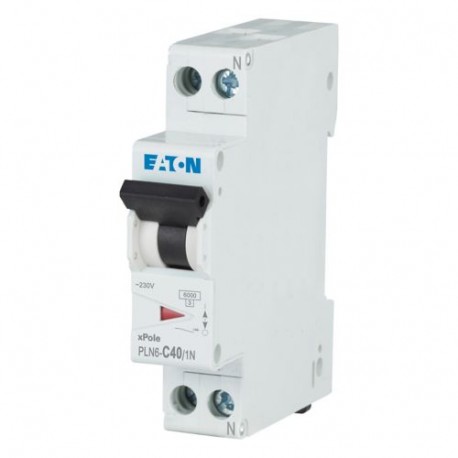

PLN6-C40/1N-DE 263286 Y7-263286 EATON ELECTRIC Leitungsschutzschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLN6-C40/1N-DE 263286 Y7-263286 EATON ELECTRIC Leitungsschutzschalter

PLN6-C40/1N-DE

263286

Y7-263286

EATON-MOELLER

Leitungsschutzschalter

Int. Schutzschalter 6kA, 1P+N (1 UM), die Kurve C, 40A

Eaton Moeller series xPole – PLN6 LS-Schalter. Leitungsschutzschalter (MCB), 40 A, 1p + N, Charakteristik: C, DE

Leitungsschutzschalter, PLN6, 1-polig+N, Auslösecharakteristik: C, Bemessungsstrom In: 40 A, Bemessungsschaltvermögen nach IEC/EN 60898-1: 6 kA, Schaltgeräte für private und gewerbliche Anwendungen

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Tertiär

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $55.74
Stückpreis: $55.74
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - PLN6 MCB
Katalognummer
263286
Produkt Länge/Tiefe
71 mm
Produkthöhe
82 mm
Produktbreite
17.6 mm
Produktgewicht
0.13 kg
Einhaltung(en)
RoHS conform
EAN
4015082632861
Modellcode
PLN6-C40/1N-DE

Delivery program

Anzahl der Pole (insgesamt)
2
Polzahl (geschützt)
1
Auslösecharakteristik
C
Stromstärkewert
40 A

Technical data - electrical

Spannungsart
Wechselstrom
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
6 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
6 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
0 kA
Überspannungskategorie
III
Verschmutzungsgrad
2

Technical data - mechanical

Breite in Anzahl der modularen Abstände
1
Einbautiefe
70.5 mm
Schutzart
IP20
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
16 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²

Design verification as per IEC/EN 61439 - technical data

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
40 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
7,4 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Additional information

Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Gleichzeitige Schaltung N-neutral
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ab 55 °C führt eine Erhöhung um 1 °C zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %

ETIM for 263286 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 70.5 mm
Auslösecharakteristik (EF000889) C
Polzahl (gesamt) (EF008618) 2
Anzahl der abgesicherten Pole (EF005548) 1
Bemessungsstrom (EF000227) 40 A
Bemessungsspannung (EF000228) 230 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 6 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 0 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 0 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 6.5 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Nein
Mitschaltender Neutralleiter (EF005997) Ja
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 1
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PLN6-C40/1N-DE Y7-263286 263286 EN_243133.pdf 551 Kbytes PLN6-C40/1N-DE Y7-263286 263286 EN_243133.pdf
