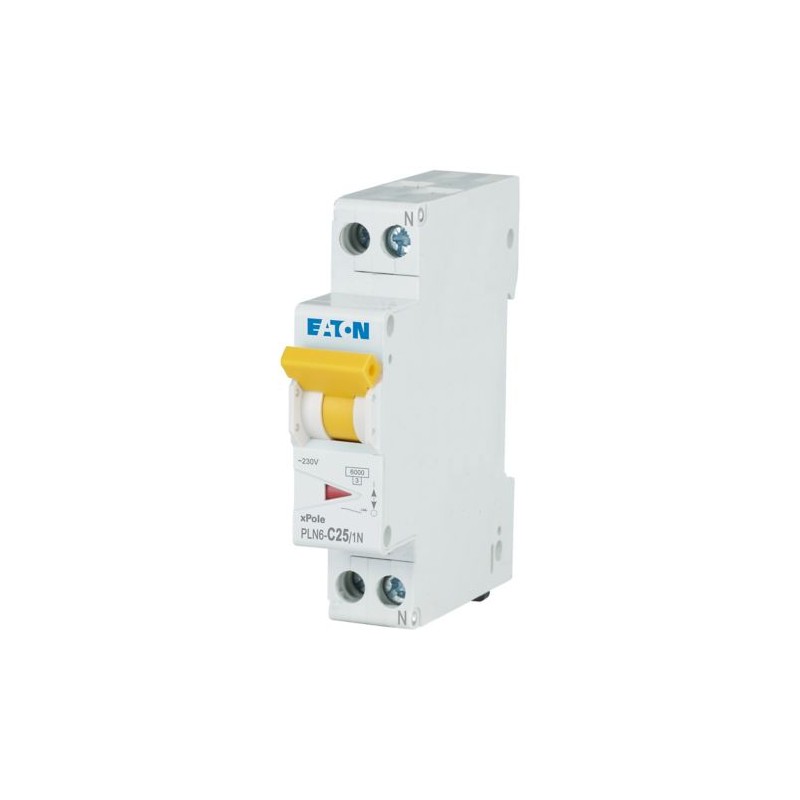

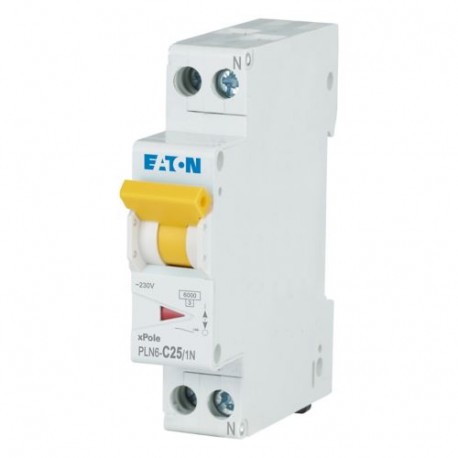

PLN6-C25/1N-DE 263284 Y7-263284 EATON ELECTRIC Leitungsschutzschalter, 25A, 1p+N, C-Char
PLN6-C25/1N-DE
263284
Y7-263284
EATON-MOELLER
Leitungsschutzschalter, 25A, 1p+N, C-Char
Int. Schutzschalter 6kA, 1P+N (1 UM), die Kurve C 25A
Eaton Moeller series xPole – PLN6 LS-Schalter. Leitungsschutzschalter (MCB), 25 A, 1p + N, Charakteristik: C, DE
Modulare Schaltanlage - Tertiär
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller series xPole - PLN6 MCB |
| Katalognummer | 263284 |
| Produkt Länge/Tiefe | 71 mm |
| Produkthöhe | 82 mm |
| Produktbreite | 17.6 mm |
| Produktgewicht | 0.13 kg |
| Einhaltung(en) | RoHS conform |
| EAN | 4015082632847 |
| Modellcode | PLN6-C25/1N-DE |
Delivery program
| Anzahl der Pole (insgesamt) | 2 |
| Anzahl der Pole (geschützt) | 1 |
| Auslösecharakteristik | C |
| Stromstärkewert | 25 A |
Technical Data - Electrical
| Spannungsart | Wechselstrom |
| Bemessungsbetriebsspannung (Ue) - max. | 230 V |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungsfrequenz - min. | 50 Hz |
| Bemessungsfrequenz - max. | 60 Hz |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Technical Data - Mechanical
| Breite in Anzahl der modularen Abstände | 1 |
| Einbautiefe | 70.5 mm |
| Schutzart | IP20 |
| Anschließbarer Leiterquerschnitt (eindrähtige Ader) - min. | 1 mm² |
| Anschließbarer Leiterquerschnitt (eindrähtige Ader) - max. | 16 mm² |
| Anschließbarer Leiterquerschnitt (mehrdrähtig) - min. | 1 mm² |
| Anschließbarer Leiterquerschnitt (mehrdrähtig) - max. | 16 mm² |
Design verification as per IEC/EN 61439 - technical data
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 25 A |
| Verlustleistung pro Pol, stromabhängig | 0 W |
| Verlustleistung des Betriebsmittels, stromabhängig | 3,2 W |
| Verlustleistung statisch, stromunabhängig | 0 W |
| Verlustleistungsabgabevermögen | 0 W |
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Umgebungsbetriebstemperatur - max. | 75 °C |
Design verification as per IEC/EN 61439
| 10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.10 Erwärmung | Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
Additional information
| Energiebegrenzungsklasse | 3 |
| Merkmale | Gleichzeitige Schaltung N-neutral Zusatzeinrichtungen möglich |
| Besondere Merkmale | Hinweis zur Umgebungstemperatur: Ab 55 °C führt eine Erhöhung um 1 °C zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 % |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PLN6-C25/1N-DE Y7-263284 263284 DE_263284.pdf | 78 Kbytes |
|
