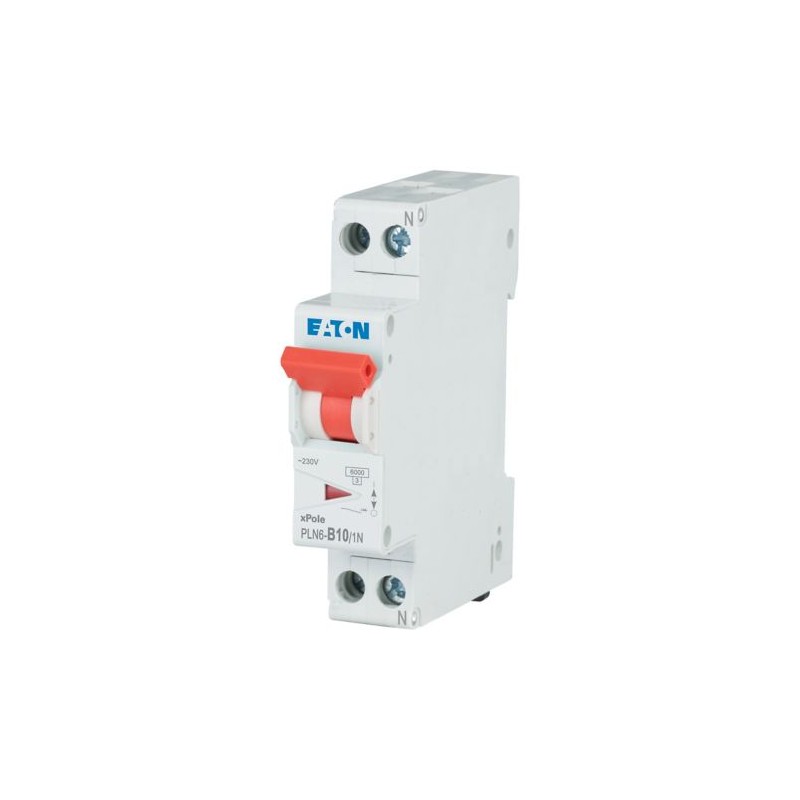

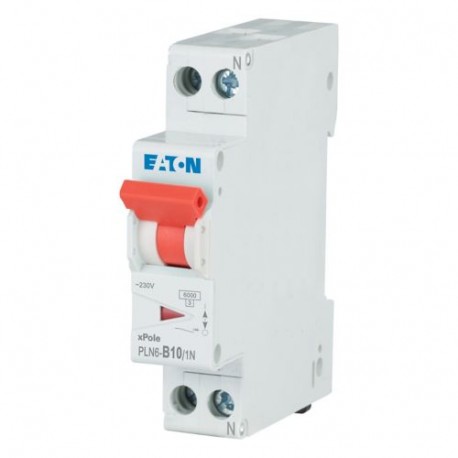

PLN6-B10/1N-DE 263270 EATON ELECTRIC Leitungsschutzschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLN6-B10/1N-DE 263270 EATON ELECTRIC Leitungsschutzschalter

PLN6-B10/1N-DE

263270

EATON-MOELLER

Leitungsschutzschalter

Int. Schutzschalter 6kA, 1P+N (1 UM, Kurve B, 10A

Eaton Moeller series xPole – PLN6 LS-Schalter. Leitungsschutzschalter (MCB), 10 A, 1p + N, Charakteristik: B, DE

Mehr Infos


Modulare Schaltanlage - Tertiär

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $41.00
Stückpreis: $41.00

Menge Preis
1+$41.00
2+$37.00
3+$33.96
4+$32.25
5+$31.44
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - PLN6 MCB
Katalognummer
263270
Produkt Länge/Tiefe
71 mm
Produkthöhe
82 mm
Produktbreite
17.6 mm
Produktgewicht
0.13 kg
Einhaltung(en)
RoHS conform
EAN
4015082632700
Modellcode
PLN6-B10/1N-DE

Delivery program

Anzahl der Pole (insgesamt)
2
Polzahl (geschützt)
1
Auslösecharakteristik
B
Stromstärkewert
10 A

Technical data - electrical

Spannungsart
Wechselstrom
Bemessungsbetriebsspannung (Ue) - max
230 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
6 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
6 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
0 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
0 kA
Überspannungskategorie
III
Verschmutzungsgrad
2

Technical data - mechanical

Breite in Anzahl der modularen Abstände
1
Einbautiefe
70.5 mm
Schutzart
IP20
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
16 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
16 mm²

Design verification as per IEC/EN 61439 - technical data

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
10 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung des Betriebsmittels, stromabhängig
2,2 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C

Additional information

Energiebegrenzungsklasse
3
Merkmale
Gleichzeitige Schaltung N-neutral
Zusatzeinrichtungen möglich
Besondere Merkmale
Hinweis zur Umgebungstemperatur: Ab 55 °C führt eine Erhöhung um 1 °C zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
PLN6-B10/1N-DE 263270 EN_243133.pdf 551 Kbytes PLN6-B10/1N-DE 263270 EN_243133.pdf
