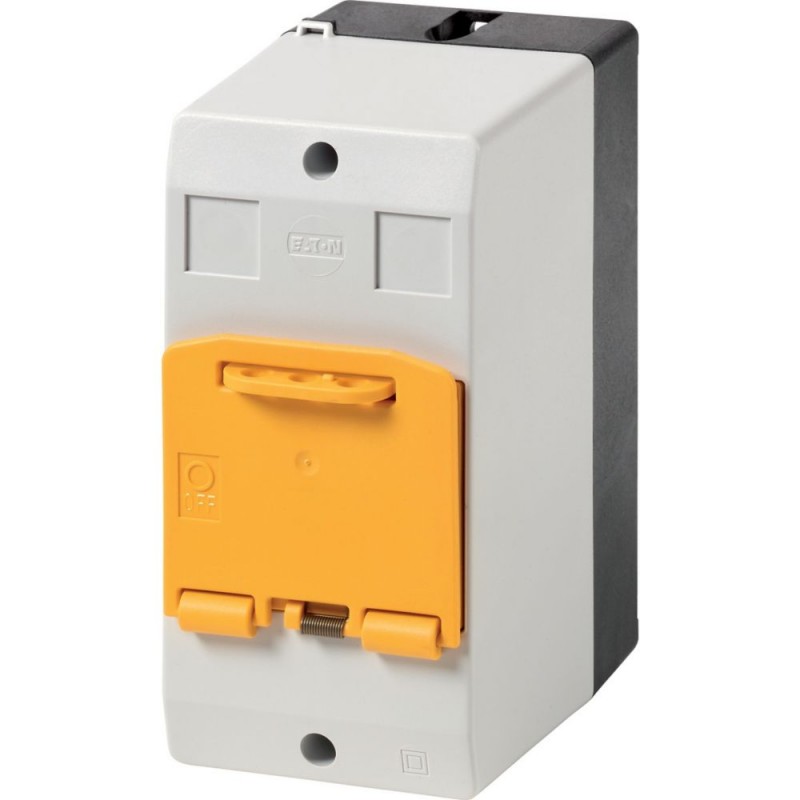

CI-PKZ01-NA-SVB 281630 Y7-281630 EATON ELECTRIC Isolierstoffgehäuse, CI-PKZ01, H x B x T 158 x 80 x 130 mm, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CI-PKZ01-NA-SVB 281630 Y7-281630 EATON ELECTRIC Isolierstoffgehäuse, CI-PKZ01, H x B x T 158 x 80 x 130 mm, ..

CI-PKZ01-NA-SVB

281630

Y7-281630

EATON-MOELLER

Isolierstoffgehäuse, CI-PKZ01, H x B x T = 158 x 80 x 130 mm, + Vorhängeschloss-Sperre gelb, UL/CSA

CI-PKZ01-NA-SVB

Eaton Moeller® series CI Isolierstoffgehäuse, für PKZ01, +Vorhängeschloss gelb, NA Typ

Isoliertes Gehäuse für PKZM01, Schutzart IP65 integrierte Klemme für PE(N) Anschluss., in O-Stellung arretierbar

Mehr Infos


Niederspannungsschaltgeräte > Leergehäuse für Schaltgeräte

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $36.62
Stückpreis: $36.62
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series CI Insulated enclosure
Katalognummer
281630
Produkt Länge/Tiefe
130 mm
Produkthöhe
158 mm
Produktbreite
80 mm
Produktgewicht
0.3 kg
Zertifikat(e)
CSA-C22.2 No. 14
UL File No.: E36332
UL 508
CSA Class No.: 3211-05
CSA
IEC/EN 60947-4-1
CE
UL Category Control No.: NLRV
CSA File No.: 165628
UL
EAN
4015082816308
Modellcode
CI-PKZ01-NA-SVB

Merkmale und Funktionen

Gehäusematerial
Plastik
Merkmale
Kann in 0-Stellung arretiert werden
Ausstattung:
PE(N)-Klemme
Gewinde und Adapter für 1/2-Zoll-Verschraubung
Vorprägungen
2 x M25 (Durchbruch zur Leitungseinführung unten)
Hartspiegel mit Vorprägungen für Kabeleinführung (kann ausgeschnitten werden)
2 x M25 (Durchbruch zur Leitungseinführung oben)
2 x M20 (Durchbruch zur Leitungseinführung rückseitig)

Allgemein

Schutzart
IP65
NEMA sonstige
Ausführung
Aufbau
Produktkategorie
Zubehör
Geeignet für
NOT-HALT

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
10 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 281630 Niederspannungsschaltgeräte (EC000712)
Merkmal Wert
Werkstoff des Gehäuses (EF001596) Kunststoff
Breite (EF000008) 80 mm
Höhe (EF000040) 158 mm
Tiefe (EF000049) 130 mm
Mit transparentem Deckel (EF001094) Nein
Geeignet für NOT-AUS (EF001433) Ja
Ausführung (EF000010) Aufbau
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CI-PKZ01-NA-SVB Y7-281630 281630 ES_281630.pdf 2 Mbytes CI-PKZ01-NA-SVB Y7-281630 281630 ES_281630.pdf
