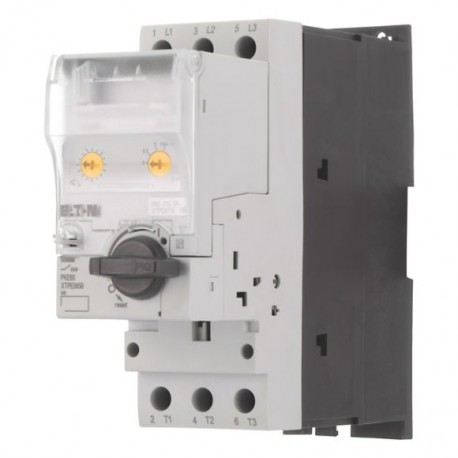

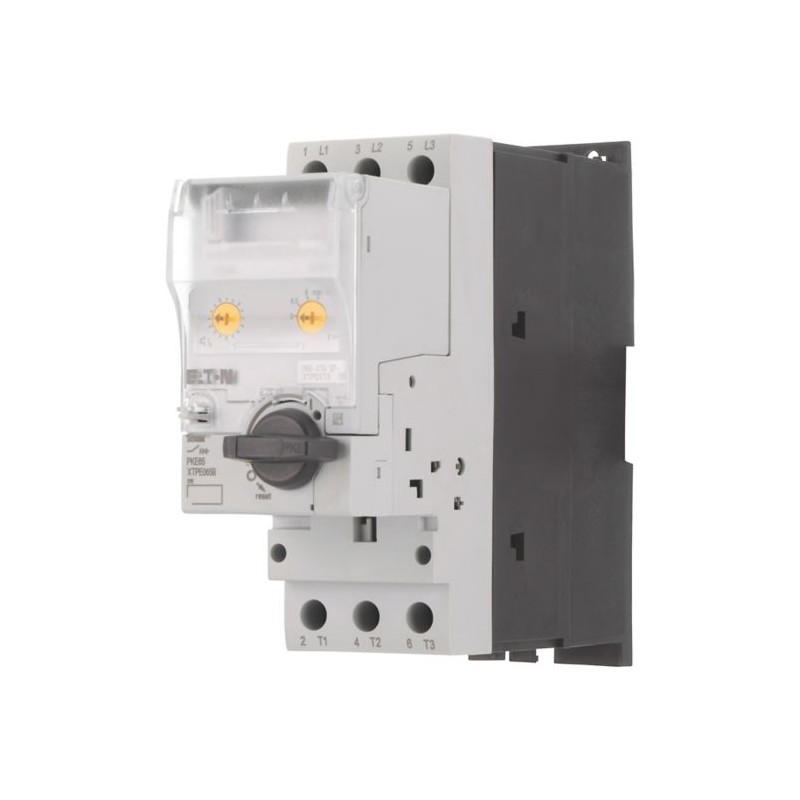

PKE65/XTUCP-65 168974 Y7-168974 EATON ELECTRIC System-protective circuit-breaker, 30-65 A, standard
PKE65/XTUCP-65
168974
Y7-168974
EATON-MOELLER
System-protective circuit-breaker, 30-65 A, standard
PKE65/XTUCP-65
Eaton Moeller® series PKE65 Anlagenschutzschalter, Komplettgerät mit Standardknebel, 30 - 65 A, 65 A, mit Überlastauslöser
System-Schutzschalter Standard inkl. steckbarem/austauschbarem Auslöseblock mit Weitbereichs-Überlastschutz 30-65A und einstellbarem Kurzschlussschutz 150-520A.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Elektronische Leistungsschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series PKE Anlagenschutzschalter
Katalognummer
168974
Produkt Länge/Tiefe
187 mm
Produkthöhe
162 mm
Produktbreite
55 mm
Produktgewicht
1.469 kg
Zertifikat(e)
IEC/EN 60947
VDE 0660
VDE 0660
Kataloghinweise
Dies ist ein Produkt für Umgebung A (Industrie). In Umgebung B (Haushalt) kann dieses Gerät unerwünschte Funkstörungen verursachen. In diesem Fall kann der Nutzer verpflichtet sein, geeignete Maßnahmen zu ergreifen.
EAN
4015081654659
Modellcode
PKE65/XTUCP-65
Merkmale und Funktionen
Stellgliedtyp
Drehknopf
Merkmale
Komplettgerät mit Schutzeinheit
Merkmale
Komplettgerät mit Schutzeinheit
Ausstattung:
Standardknauf
Funktionen
Kabel- und Leitungsschutz
Überlastauslöser
Anlagenschutz
Überlastauslöser
Anlagenschutz
Anzahl der Pole
3-polig
Allgemein
Stromflusszeiten – min
900 (Klasse 15) AC-4 Zyklusbetrieb, Hauptleitungswege
500 (Klasse 5) AC-4 Zyklusbetrieb, Hauptleitungswege
Für alle Kombinationen mit SWD-Aktivierung, ist die Einhaltung von Mindeststromflusszeit und Mindestausschaltdauer nicht erforderlich.
Hinweis: Ein Unterschreiten der Mindeststromflusszeit kann zu unzulässiger Erwärmung der Last (des Motors) führen.
700 (Klasse 10) AC-4 Zyklusbetrieb, Hauptleitungswege
1000 (Klasse 20) AC-4 Zyklusbetrieb, Hauptleitungswege
500 (Klasse 5) AC-4 Zyklusbetrieb, Hauptleitungswege
Für alle Kombinationen mit SWD-Aktivierung, ist die Einhaltung von Mindeststromflusszeit und Mindestausschaltdauer nicht erforderlich.
Hinweis: Ein Unterschreiten der Mindeststromflusszeit kann zu unzulässiger Erwärmung der Last (des Motors) führen.
700 (Klasse 10) AC-4 Zyklusbetrieb, Hauptleitungswege
1000 (Klasse 20) AC-4 Zyklusbetrieb, Hauptleitungswege
Abschlt.zeiträu – min
≤ 500 ms, Hauptleitungswege, AC-4 Zyklusbetrieb
Schutzart
IP20
Anschlussklemmen: IP00
Anschlussklemmen: IP00
Lebensdauer, elektrisch
50.000 Schaltvorgänge (bei 400 V, AC-3)
Lebensdauer, mechanisch
30.000 Schaltvorgänge (Hauptleitungswege)
Montagemethode
Hutschienenmontage optional
Betriebsfrequenz
60 Schaltspiele/h
Überlastauslösestromeinstellung - min
30 A
Überlastauslösestromeinstellung - max
65 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Leistungsschalter PKE
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Geeignet für
DIN-Schienenmontage (Hutschiene)
Temperaturkompensation
≤ 500 ms, Hauptleitungswege, AC-4 Zyklusbetrieb
-25 - 55 °C, Arbeitsbereich
-25 - 55 °C, Arbeitsbereich
Umgebungsbedingungen, Mechanik
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, konstant, nach IEC 60068-2-78
Anschlussquerschnitte
Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 25) mm², Endhülse gemäß DIN 46228
1 x (0,75 - 35) mm², Endhülse gemäß DIN 46228
1 x (0,75 - 35) mm², Endhülse gemäß DIN 46228
Anschlusskapazität (fest)
2 x (0,75 - 16) mm²
1 x (0,75 - 16) mm²
1 x (0,75 - 16) mm²
Abisolierlänge (Hauptleiter)
14 mm
Anzugsdrehmoment
1 Nm, Schraubklemmen, Steuerstromleitungen
3,3 Nm, Schraubklemmen, Hauptleiter
3,3 Nm, Schraubklemmen, Hauptleiter
Bemessungswerte
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsbetriebsstrom (Ie)
65 A
Bemessungsbetriebsspannung (Ue) - min
690 V
Bemessungsbetriebsspannung (Ue) - max
690 V
Bemessungsdauerstrom (Iu)
65 A
Kurzschlussfestigkeit
Kurzschlussauslöser
Auslöseblock einstellbar 5 - 8 x Ir
Grundgerät befestigt 15,5 x lu, Auslöserblöcke
± 20% Toleranz, Auslöserblöcke
Verzögert ca. 60 ms, Auslöserblöcke
Grundgerät befestigt 15,5 x lu, Auslöserblöcke
± 20% Toleranz, Auslöserblöcke
Verzögert ca. 60 ms, Auslöserblöcke
Kommunikation
Verbindung
Schraubklemmen
Ansprechpartner
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Bauartnachweis
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
7.2 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
65 A
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 65 A |
| Bemessungsspannung (EF003977) | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) | 50 kA |
| Überlastauslöser Stromeinstellung (EF002336) | 30 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 150 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 1008 A |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Geeignet für Hutschienenmontage (EF007250) | Ja |
| Hutschienenmontage optional (EF008904) | Ja |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | sonstige |
| Ausführung des Betätigungselements (EF006976) | Drehknopf |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PKE65/XTUCP-65 Y7-168974 168974 DE_121732.pdf | 4 Mbytes |
|
