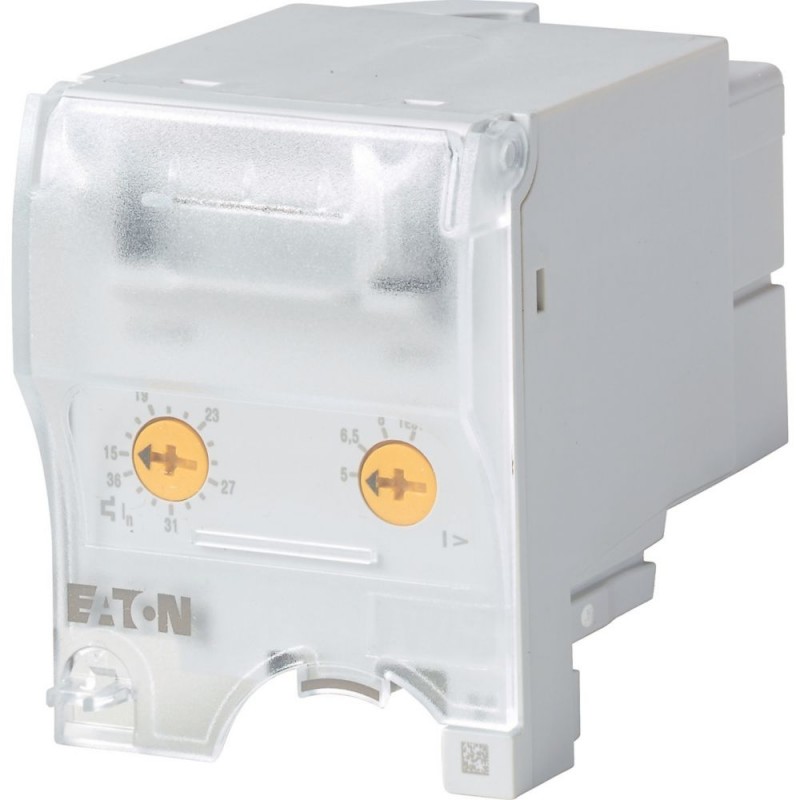

PKE-XTUWACP-36 168797 Y7-168797 EATON ELECTRIC Auslöseblock, 15 36 A, vernetzbar, Anlagenschutz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKE-XTUWACP-36 168797 Y7-168797 EATON ELECTRIC Auslöseblock, 15 36 A, vernetzbar, Anlagenschutz

PKE-XTUWACP-36

168797

Y7-168797

EATON-MOELLER

Auslöseblock, 15 - 36 A, vernetzbar, Anlagenschutz

PKE-XTUWACP-36

Eaton Moeller® series Auslöserblock PKE, 15 - 36 A, Anlagenschutz, Anbindung an SmartWire-DT: ja, verwendbar für: PKE65 Grundgerät

Elektronisches Steuergerät für den Anlagenschutz nach IEC 60947-2, werkzeuglose Montage mit Basisgerät PKE65, einstellbarer elektronischer Weitbereichs-Überlastschutz (2, 4 : 1), einstellbare Kurzschlussauslöser, Schnittstelle zum Anschluss an SmartWire-DT über SmartWire-DT-Modul zur zusätzlichen Überwachung (Phasenstrom, Leistungsschalterzustand, Schalteinstellungen)

Mehr Infos


Niederspannungsschaltgeräte > Auslöseblock für Leistungsschalter

Elektronische Leistungsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $376.34
Stückpreis: $376.34
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKE Trip block
Katalognummer
168797
Produkt Länge/Tiefe
84.4 mm
Produkthöhe
69.9 mm
Produktbreite
55 mm
Produktgewicht
0.196 kg
Zertifikat(e)
IEC/EN 60947
VDE 0660
Kataloghinweise
Das ist ein Produkt für die Umgebung A (Industriell). In Umgebung B (Haushalt) kann dieses Gerät unerwünschte Störungen von Funkverbindungen verursachen. In diesem Fall kann der Benutzer dazu verpflichtet sein, geeignete Maßnahmen zu ergreifen.
EAN
4015081652884
Modellcode
PKE-XTUWACP-36

Merkmale und Funktionen

Funktionen
Kabel- und Leitungsschutz
Überlastschutz
Anlagenschutz
Kurzschlussschutz
Anzahl der Pole
3-polig

Allgemein

Stromflusszeiten – min
Für alle Kombinationen mit SWD-Aktivierung, ist die Einhaltung von Mindeststromflusszeit und Mindestausschaltdauer nicht erforderlich.
1000 (Klasse 20) AC-4 Zyklusbetrieb, Stromführenden Hauptpfade
700 (Klasse 10) AC-4 Zyklusbetrieb, Stromführenden Hauptpfade
900 (Klasse 15) AC-4 Zyklusbetrieb, Stromführenden Hauptpfade
Hinweis: Ein Unterschreiten der Mindeststromflusszeit kann zu unzulässiger Erwärmung der Last (des Motors) führen.
500 (Klasse 5) AC-4 Zyklusbetrieb, Stromführenden Hauptpfade
Abschlt.zeiträu – min
≤ 500 ms, Stromführenden Hauptpfade, AC-4 Zyklusbetrieb
Schutzart
Anschlussklemmen: IP00
Gerät: IP20
Betriebsfrequenz
60 Schaltspiele/h
Überlastauslösestromeinstellung - min
15 A
Überlastauslösestromeinstellung - max
36 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Zubehör
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Temperaturkompensation
-25 - 55 °C, Arbeitsbereich
-5 - 40 °C gemäß IEC/EN 60947, VDE 0660
Spannungsart
eigenversorgt

Umgebungsbedingungen, Mechanik

Schockfestigkeit
25 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Bemessungswerte

Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsbetriebsstrom (Ie)
36 A
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
36 A
Versorgungsspannung bei AC, 50 Hz - min
690 V
Versorgungsspannung bei AC, 50 Hz - max
690 V

Kurzschlussfestigkeit

Kurzschlussauslöser
Verzögert ca. 60 ms, Auslöserblöcke
Auslöseblock einstellbar 5 - 8 x Ir
75 A - 288 A, Irm, Einstellbereich
± 20% Toleranz, Auslöserblöcke

Magnetsystem

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V

Kommunikation

Anbindung an SmartWire-DT
In Verbindung mit SmartWire DT-PKE Modul PKE-SWD-SP
Ja

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1.7 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
36 A
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 168797 Niederspannungsschaltgeräte (EC000617)
Merkmal Wert
Ausführung des Motorschutzes (EF008234) elektronischer Auslöser
Polzahl (EF001391) 3
Bemessungsdauerstrom Iu (EF001389) 36 A
Überlastauslöser Stromeinstellung (EF002336) 15 A
Kurzschlussauslöserfunktion (EF001413) verzögert
Mit Erdschlussschutzfunktion (EF005601) Nein
Externe Stromversorgung erforderlich (EF003292) Nein
Breite (EF000008) 55 mm
Höhe (EF000040) 69.9 mm
Tiefe (EF000049) 84.4 mm
