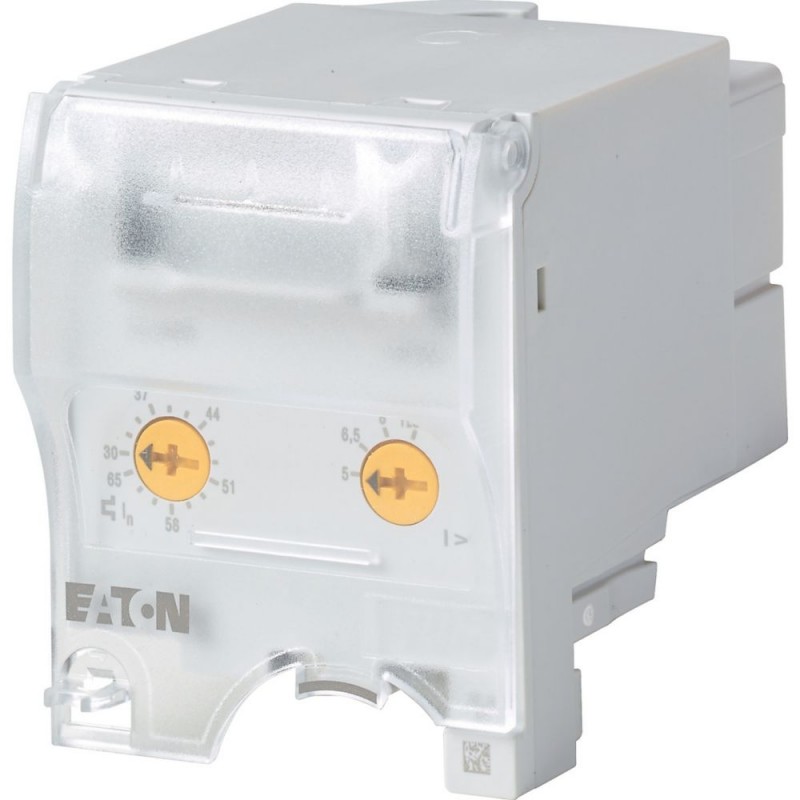

PKE-XTUACP-65 168799 Y7-168799 EATON ELECTRIC Trip block, 3p, 30-65A, system protection, advanced Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKE-XTUACP-65 168799 Y7-168799 EATON ELECTRIC Trip block, 3p, 30-65A, system protection, advanced

PKE-XTUACP-65

168799

Y7-168799

EATON-MOELLER

Trip block, 3p, 30-65A, system protection, advanced

PKE-XTUACP-65

Eaton Moeller® series Auslöserblock PKE, 30 - 65 A, Anlagenschutz, Anbindung an SmartWire-DT: ja, verwendbar für: PKE65 Grundgerät

Elektronisches Steuergerät für den Anlagenschutz nach IEC 60947-2, werkzeuglose Montage mit Basisgerät PKE65, einstellbarer elektronischer Weitbereichs-Überlastschutz (2, 1 : 1), einstellbare Kurzschlussauslöser, Schnittstelle zum Anschluss an SmartWire-DT über SmartWire-DT-Modul zur zusätzlichen Überwachung (Phasenstrom, Leistungsschalterzustand, Schalteinstellungen)

Mehr Infos


Niederspannungsschaltgeräte > Auslöseblock für Leistungsschalter

Elektronische Leistungsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $293.93
Stückpreis: $293.93
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKE Auslöseblock
Katalognummer
168799
Produkt Länge/Tiefe
84.4 mm
Produkthöhe
69.9 mm
Produktbreite
55 mm
Produktgewicht
0.238 kg
Zertifikat(e)
IEC/EN 60947
VDE 0660
Kataloghinweise
Dies ist ein Produkt für Umgebung A (Industrie). In Umgebung B (Haushalt) kann dieses Gerät unerwünschte Funkstörungen verursachen. In diesem Fall kann der Nutzer verpflichtet sein, geeignete Maßnahmen zu ergreifen.
EAN
4015081652907
Modellcode
PKE-XTUACP-65

Merkmale und Funktionen

Funktionen
Kabel- und Leitungsschutz
Anlagenschutz
Überlastschutz
Kurzschlussschutz
Anzahl der Pole
3-polig

Allgemein

Stromflusszeiten – min
700 (Klasse 10) AC-4 Zyklusbetrieb, Hauptleitungswege
1000 (Klasse 20) AC-4 Zyklusbetrieb, Hauptleitungswege
Hinweis: Ein Unterschreiten der Mindeststromflusszeit kann zu unzulässiger Erwärmung der Last (des Motors) führen.
900 (Klasse 15) AC-4 Zyklusbetrieb, Hauptleitungswege
Für alle Kombinationen mit SWD-Aktivierung, ist die Einhaltung von Mindeststromflusszeit und Mindestausschaltdauer nicht erforderlich.
500 (Klasse 5) AC-4 Zyklusbetrieb, Hauptleitungswege
Abschlt.zeiträu – min
≤ 500 ms, Hauptleitungswege, AC-4 Zyklusbetrieb
Schutzart
Anschlussklemmen: IP00
Gerät: IP20
Betriebsfrequenz
60 Schaltspiele/h
Überlastauslösestromeinstellung - min
30 A
Überlastauslösestromeinstellung - max
65 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Zubehör
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Temperaturkompensation
≤ 500 ms, Hauptleitungswege, AC-4 Zyklusbetrieb
-25 - 55 °C, Arbeitsbereich
Spannungsart
eigenversorgt

Umgebungsbedingungen, Mechanik

Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Bemessungswerte

Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max
60 Hz
Bemessungsbetriebsstrom (Ie)
65 A
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
65 A
Versorgungsspannung bei AC, 50 Hz - min
690 V
Versorgungsspannung bei AC, 50 Hz - max
690 V

Kurzschlussfestigkeit

Kurzschlussauslöser
Verzögert ca. 60 ms, Auslöserblöcke
Auslöseblock einstellbar 5 - 8 x Ir
150 - 520 A, Irm, Einstellbereich
± 20% Toleranz, Auslöserblöcke

Magnetsystem

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V

Kommunikation

Anbindung an SmartWire-DT
Ja
In Verbindung mit SmartWire DT-PKE Modul PKE-SWD-SP

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
3.1 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
65 A
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 168799 Niederspannungsschaltgeräte (EC000617)
Merkmal Wert
Ausführung des Motorschutzes (EF008234) elektronischer Auslöser
Polzahl (EF001391) 3
Bemessungsdauerstrom Iu (EF001389) 65 A
Überlastauslöser Stromeinstellung (EF002336) 30 A
Kurzschlussauslöserfunktion (EF001413) verzögert
Mit Erdschlussschutzfunktion (EF005601) Nein
Externe Stromversorgung erforderlich (EF003292) Nein
Breite (EF000008) 55 mm
Höhe (EF000040) 69.9 mm
Tiefe (EF000049) 84.4 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKE-XTUACP-65 Y7-168799 168799 DE_121732.pdf 4 Mbytes PKE-XTUACP-65 Y7-168799 168799 DE_121732.pdf
