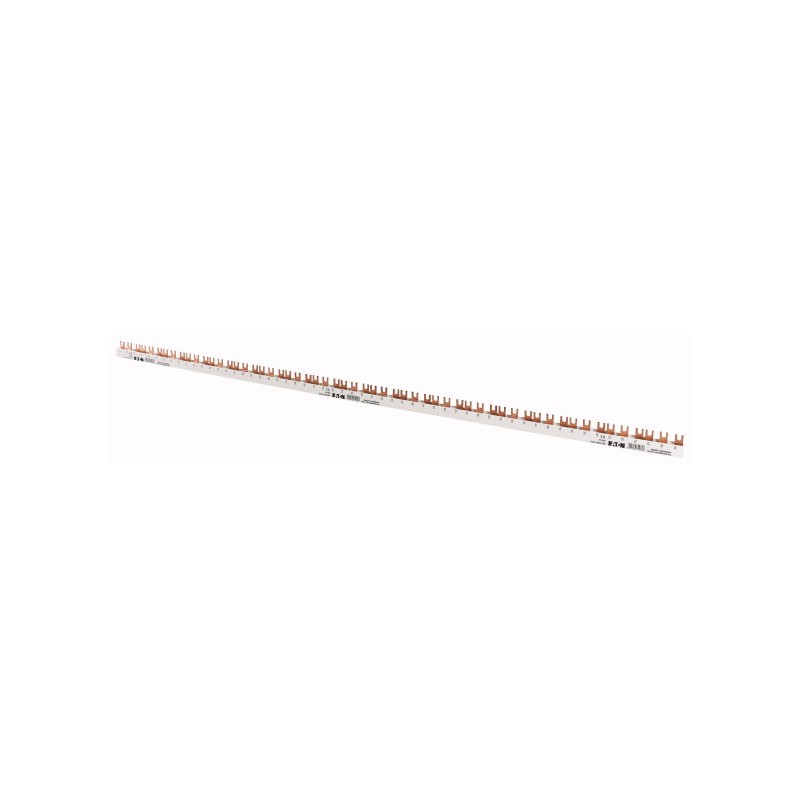

Z-GV-16/3P+3N-6TE 263142 Y7-263142 EATON ELECTRIC Phasenschiene, 4Ph, 16qmm, Gabel, 1m Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Z-GV-16/3P+3N-6TE 263142 Y7-263142 EATON ELECTRIC Phasenschiene, 4Ph, 16qmm, Gabel, 1m

Z-GV-16/3P+3N-6TE

263142

Y7-263142

EATON-MOELLER

Phasenschiene, 4Ph, 16qmm, Gabel, 1m

Verbindungskamm, 80A, 4p, 6Mod

Stromschiene für Leitungsschutzschalter, Fehlerstromschutzschalter, kombinierter Fehlerstrom-/Leistungsschutzschalter, ablängbar, Farbe RAL7035, Isolationsmaterial PC-ABS. Endkappen Z-V-AK/4P sind nicht im Lieferumfang enthalten, bitte separat bestellen.

Mehr Infos


Niederspannungsschaltgeräte > Phasenschiene

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $135.92
Stückpreis: $135.92
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Phasenschiene, 4Ph, 16qmm, Gabel, 1m
Blockverschienung für PLS., CLS., PKN., PFIM, PFHM, Z-SLS/D01 (auch mit Hilfsschalter), Abdeckkappen sind nicht im Lieferumfang enthalten

Technische Daten nach ETIM 7.0

Urządzenia niskonapięciowe (EG000017) / Szyna fazowa (EC000215)
Elektrotechnika, automatyzacja i technologia / Rozdzielnice niskonapięciowe / Komponent do rozdzielnicy niskiego napięcia / Phase busbar ([email protected] [ACN992011])
Liczba faz
4
Liczba biegunów
3
Do liczby urządzeń
27
Wielkość odstępów
0 mm
Przekrój
16 mm²
Długość
1000 mm
Liczba modułów
6
Znamionowy prąd ciągły Iu
80 A
Rodzaj połączenia elektrycznego
Widełkowe
Z izolacją
Tak
Znamionowe napięcie udarowe
0 kV
Znamionowy warunkowy prąd zwarciowy Iq
0 kA
Maksymalne znamionowe napięcie pracy Ue
415 V
Znamionowy wytrzymywany prąd krótkotrwały Icw
0 kA
Do urządzeń z torem N
Tak
Do urządzeń ze stykami pomocniczymi
Nie

ETIM for 263142 Niederspannungsschaltgeräte (EC000215)
Merkmal Wert
Anzahl der Phasen (EF000351) 3
Polzahl (EF001391) 4
Geeignet für Anzahl Geräte (EF007241) 27
Teilungsmaß (EF007504) 17.8 mm
Querschnitt (EF000649) 16 mm²
Länge (EF001438) 965 mm
Zuschneidbar (EF015250) Nein
Breite in Teilungseinheiten (EF002950) 54
Bemessungsdauerstrom Iu (EF001389) 80 A
Ausführung des elektrischen Anschlusses (EF003961) Gabel
Isoliert (EF000019) Ja
Bemessungsstoßspannung (EF002993) 4 kV
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 25 kA
Max. Bemessungsbetriebsspannung Ue (EF007357) 415 V
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0 kA
Geeignet für Geräte mit N-Leiter (EF007218) Ja
Geeignet für Geräte mit Hilfsschalter (EF007217) Nein
Farbe (EF000007) grau

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-GV-16/3P+3N-6TE Y7-263142 263142 DE_263142.pdf 136 Kbytes Z-GV-16/3P+3N-6TE Y7-263142 263142 DE_263142.pdf
