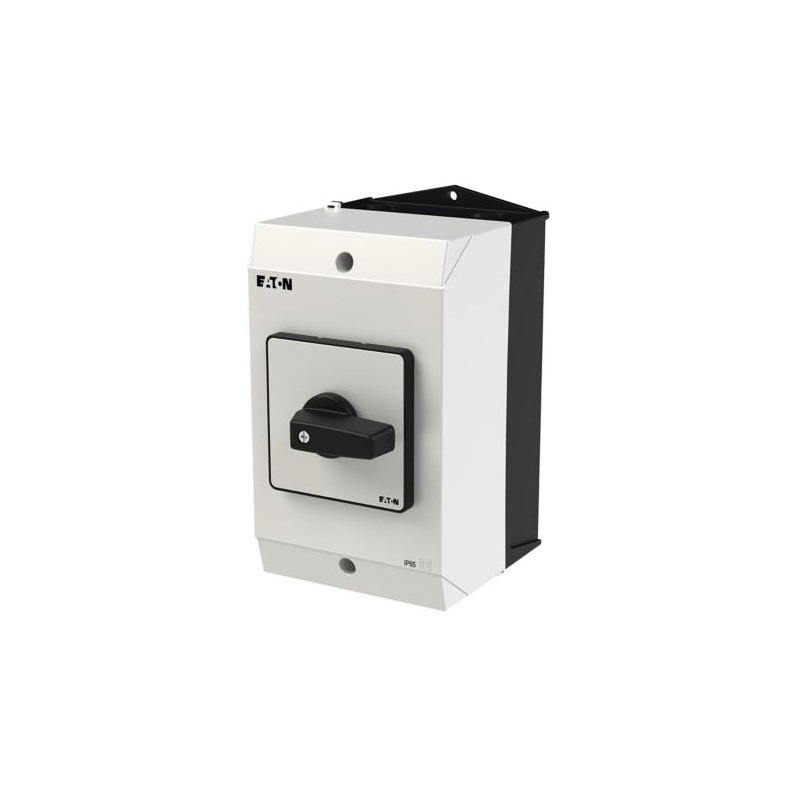

P3-63/I3/N 207355 Y7-207355 EATON ELECTRIC Ein-Aus-Schalter, +Gehäuse, 3p+N, 63A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

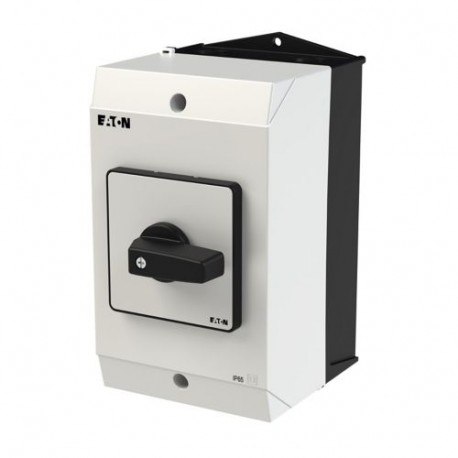

P3-63/I3/N 207355 Y7-207355 EATON ELECTRIC Ein-Aus-Schalter, +Gehäuse, 3p+N, 63A

P3-63/I3/N

207355

Y7-207355

EATON-MOELLER

Ein-Aus-Schalter, +Gehäuse, 3p+N, 63A

Trennen Sie Schalter ON-OFF; 3-polig + N; 63; Mount in der box

Eaton Moeller® series P3 EIN-AUS-Schalter, +Gehäuse, 3p+N, 63A

Hauptschalter/Lasttrennschalter ein-aus nach IEC/EN 60947-3, 690V/63A, Schutzart Front IP65, schwarzer Griff. Lasttrennschalter P3 haben eine sehr kompakte und robuste Bauweise. Der manuelle Antrieb wirkt direkt auf den Anschluss der Kontakte. Die Kontakte werden beim Ausschalten zwangsweise geöffnet. Design allgemein: Isoliermaterial-Aufputzgehäuse, Unterputzmontage, Rückwandmontage, IVS-Serviceverteilermontage

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $220.84
Stückpreis: $220.84
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series P3 On-off switch
Katalognummer
207355
Produkt Länge/Tiefe
152 mm
Produkthöhe
222 mm
Produktbreite
120 mm
Produktgewicht
0.948 kg
Zertifikat(e)
IEC/EN 60947-3
IEC/EN 60947
IEC/EN 60204
VDE 0660
Kataloghinweise
Bemessungskurzzeitstromfestigkeit (Icw) für eine Zeit von 1 Sekunde
EAN
4015082073558
Modellcode
P3-63/I3/N

Merkmale und Funktionen

Ausstattung:
Schwarzer Knebelgriff und Frontplatte
Anzahl der Pole
4

Allgemein

Zubehör
Hilfskontakt vom Benutzer montiert.
Schutzart
NEMA 12
Schutzart, Vorderseite
IP65
Lebensdauer, mechanisch
100.000 Schaltvorgänge
Montageart
Aufbau
Einbaulage
beliebig
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
EIN-AUS-Schalter
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Sichere Trng
440 V AC, Zwischen den Kontakten, Entspricht EN 61140
Sicherheitsparameter (EN ISO 13849-1)
B10d-Werte gemäß EN ISO 13849-1, Tabelle C.1
Schockfestigkeit
15 g, Mechanisch, nach IEC/EN 60068-2-27, Halbsinusstoß 20 ms
Geeignet für
Bodenmontage

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität
1 x (2,5 - 35) mm², ein- oder mehrdrähtig
14 - 2 AWG, ein- oder feindrähtig mit Aderendhülse
1 x (1,5 - 25) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (1.5 - 6) mm², feindrähtig mit Aderendhülse nach DIN 46228
2 x (2,5 - 10) mm², ein- oder mehrdrähtig
Schr-Grö
M5, Anschlussschraube
Anzugsdrehmoment
3 Nm, Schraubklemmen
26.5 lb-in, Schraubklemmen

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V (cos phi zu IEC60947-3)
640 A
Bemessungsausschaltvermögen bei 400/415 V (cos phi zu IEC 60947-3)
600 A
Bemessungsausschaltvermögen bei 500 V (cos phi zu IEC60947-3)
590 A
Bemessungsausschaltvermögen bei 660/690 V (cos phi zu IEC60947-3)
340 A
Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V
51 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
55 A
Bemessungsbetriebsstrom (le) bei AC-3, 500 V
44 A
Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V
22.1 A
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
63 A
Bem.betriebsstrom (le) bei AC-23A, 230 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 400 V, 415 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 500 V
63 A
Bemessungsbetriebsstrom (le) bei AC-23A, 690 V
63 A
Bemess.betriebsstrom (le) bei DC-1, Lasttrennschalter l/r = 1 ms
63 A
Bemess.betriebsstrom (le) bei DC-23A, 24 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 48V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 60 V
50 A
Bemessungsbetriebsstrom (le) bei DC-23A, 120 V
25 A
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
30 kW
Bem.betriebsleistg bei AC-3, 415 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz
30 kW
Bemessungsbetriebsleistung bei AC-23A, 220/230 V, 50 Hz
18.5 kW
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
37 kW
Bemessungsbetriebsleistung bei AC-23A, 500 V, 50 Hz
45 kW
Bemessungsbetriebsleistung bei AC-23A, 690 V, 50 Hz
55 kW
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdauerstrom (Iu)
63 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
4 kA (Lastseite)
100 kA (Versorgungsseite)
Bemessungskurzzeitstromfestigkeit (Icw)
1,26 kA
Bemess.kurzschlussstrom (einf. Bemess.)
150A, max. Sicherung, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Bemessungsdaten Kurzschlussschutz
80 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Belastbark
1,3 x Iₑ (mit intermittierendem Betrieb Klasse 12, 60 % Einschaltdauer)
2 x Iₑ (mit intermittierendem Betrieb Klasse 12, 25 % Einschaltdauer)
1,6 x Iₑ (mit intermittierendem Betrieb Klasse 12, 40 % Einschaltdauer)
Anzahl Kontakte in Serie bei DC-23A, 24 V
1
Anzahl Kontakte in Serie bei DC-23A, 48 V
2
Anzahl Kontakte in Serie bei DC-23A, 60 V
2
Anzahl Kontakte in Serie bei DC-23A, 120 V
3
Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
60 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600 (UL/CSA)
P600 (UL/CSA)
Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN60947-3)
800 A
Spannung je Kontaktpaar in Serie
60 V

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
3 HP
Zugeordn. Motorleistg b. 200/208V 60Hz 1phas
7.5 HP
Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
10 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
15 HP
Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig
40 HP
Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig
50 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Betätigungselement

Farbe des Auslösers
Schwarz (Black)
Stellgliedtyp
Umschalten

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
4.5 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
4.5 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
63 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 207355 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 690 V
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 63 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 63 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 30 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 1.26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 37 kW
Schaltleistung bei 400 V (EF009166) 30 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 100 kA
Polzahl (EF001391) 4
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Knebel
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) 12
Breite (EF000008) 120 mm
Höhe (EF000040) 222 mm
Tiefe (EF000049) 152 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
P3-63/I3/N Y7-207355 207355 ES_237542.pdf 2 Mbytes P3-63/I3/N Y7-207355 207355 ES_237542.pdf
